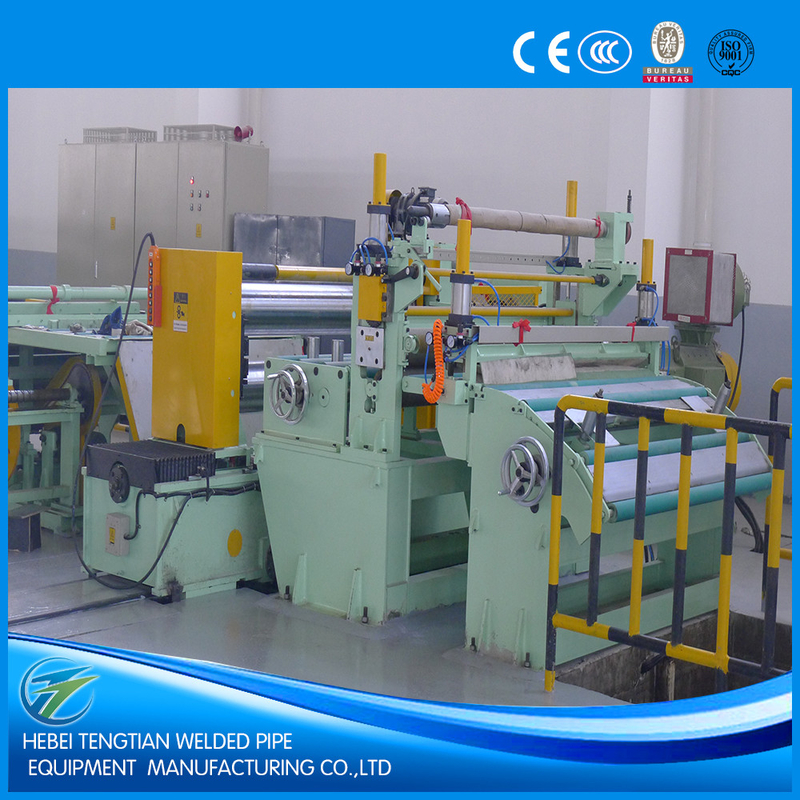

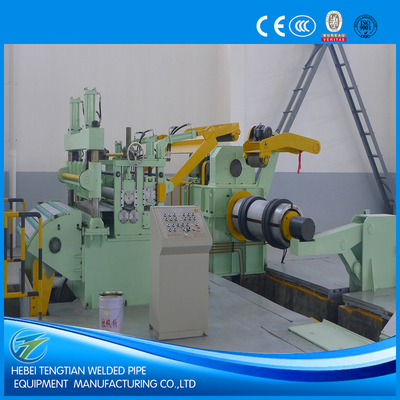

Machine à découper les métaux 220V Machine à découper les bobines d'acier sur mesure

Machine à découper les métaux 220V Machine à découper les bobines d'acier sur mesure

Introduction:

Étant donné que l'épaisseur des bandes de bobine est proportionnelle à la capacité des lignes de découpe de tôle, l'épaisseur plus grande des bobines maîtresses nécessite les modèles plus grands de machines de découpe de bobine.nous pouvons classer les lignes de coupe en trois groupes selon la différence d'épaisseur, c'est-à-dire une ligne de découpe de tôles minces, une machine de découpe de bobines d'épaisseur moyenne et une machine de découpe de bobines métalliques d'épaisseur.

Cette ligne de découpe de tôles minces, également appelée découpeuse de bobines métalliques, est une sorte de ligne de production pour décomposer les bobines maîtresses en bobines plus petites d'une largeur particulière.La ligne de découpe de feuille mince est composée de voiture de chargement de bobine, dérouler à une seule tige, alimenter et pelleter à l'extrémité d'une bobine, alimenter à deux rouleaux par pincement, niveler à trois rouleaux, couper à l'extrémité, aligner les bandes, tondre les disques, rouler les déchets, accumuler des trous,pré-séparateur, la tension, le recul, la bobine vers le bas de la voiture, la commande hydraulique, et la commande électrique.
La ligne de découpe de feuille mince convient à l'épaisseur de bande de bobine (0,2 ~ 1) mm, (0,3-2) mm, (0,3-3) mm et (0,4-4) mm; tandis que la largeur de bande est variable: 600 mm. 1000 mm, 1250 mm, 1600 mm, 1800 mm et ainsi de suite.

Avantages et caractéristiques de notre machine de découpe de bobine d'acier:

1Chaque ligne de production (ligne de découpe de feuilles minces) est conçue et fabriquée strictement selon les exigences du client.s'assurer que la tranche de bobine métallique entière est compacte, lisse, solide et facile à utiliser.
2. les bobines minces diffèrent par leur poids, lorsque le poids maximal de la bobine est faible, on utilise généralement un découler à mandrin unique (levier) pour la fente de bobine métallique; lorsque le poids maximal de la bobine est jusqu'à 25 tonnes,il est approprié d'utiliser un découler à double mandrin pour la machine de découpe de bobine.
3Nous accordons beaucoup d'attention au contrôle de la ligne centrale, au contrôle de la précision des accessoires de découpe, au contrôle de la précision du recul, à la précision de la coupe des pièces et à la précision de la coupe des pièces.etc. pour assurer la précision de coupe à épaisseur mince.
4Lorsque l'acier inoxydable, l'acier galvanisé, les bobines d'acier de couleur sont concernées, nous prenons des mesures délicates telles que des rouleaux en caoutchouc, des plaques de transmission lisses pour protéger la feuille de surface parfaite non blessée.
5Nous avons un avantage évident dans la conception et la production de systèmes hydrauliques pour cette ligne de découpe de feuilles minces.
6Nous choisissons toujours de bons fournisseurs de pièces hydrauliques, moteurs, réducteurs de vitesse, pièces électriques..
7Nous contrôlons strictement chaque élément du processus de production, de l'achat de matériaux, au soudage, à l'usinage, au durcissement et au broyage, à l'assemblage, à la peinture.Nous pouvons nous assurer de bonne qualité de fente de bobine métallique.
8Nous pouvons fournir la même machine de découpe de bobine de qualité à des prix moins chers parce que nous sommes bons dans la gestion des coûts de production.
9Généralement, nous adoptons le moteur à courant continu et le pilote Eurotherm 590 DC en raison de ses avantages de fonctionnement stable et de gros couple.
10Le fonctionnement en toute sécurité est assuré par des indications claires sur la ligne de découpe de feuilles minces, des dispositifs de sécurité tels que l'arrêt d'urgence, etc.

Processus de travail:

Chargement par bobine  Découler à double mandrin  Alimentation par tête de bobine, pressage et pelletage  Alimentation par pince à double rouleau five-roller leveling — End-cutting — Hole Accumulator(1) — Strip-aligning — Disc shearing — Scrap reeling — Hole Accumulator(2) — Pre-separator/Tensioner/length-measuring roller — Recoiling/Coils press & separator — Coils-discharging — Hydraulic control — Electric control

Principaux paramètres techniques
Matériau des bobines: acier au carbone, acier inoxydable, tôle galvanisée, tôle d'acier coloré
Épaisseur de bande: (0,3-3) mm
Largeur maximale de bande: 1300 mm
Diamètre intérieur des bobines: ≥ Φ508 mm
Diamètre extérieur des bobines: Φ1800 mm
Poids maximal de la bobine: 15000 kg
Moteur à fente: moteur CC de 75 kW
L'axe de découpage: Ф205 x 1400 mm
Les couteaux à disque sur l'arbre à fente: ID205mm x OD310mm x 10mm, 6CrW2Si(H13, SKD-11).
Disque de séparation: ID75 x OD180mm x 6mm, 65Mn
La tension est assurée par une bande qui passe à travers la laine de fil autour des plaques en bois.
Bloc de remontage: Ф508 x 1400 mm
Moteur de remontage: moteur CC de 110 kW
Commande électrique: Eurotherm 590 cabine de conduite en courant continu et panneaux de commande.
Vitesse de découpage: max. 100 m/min, réglable.

Forme de spécification de la machine à découper des bobines d'acier:
