Description de l'équipement

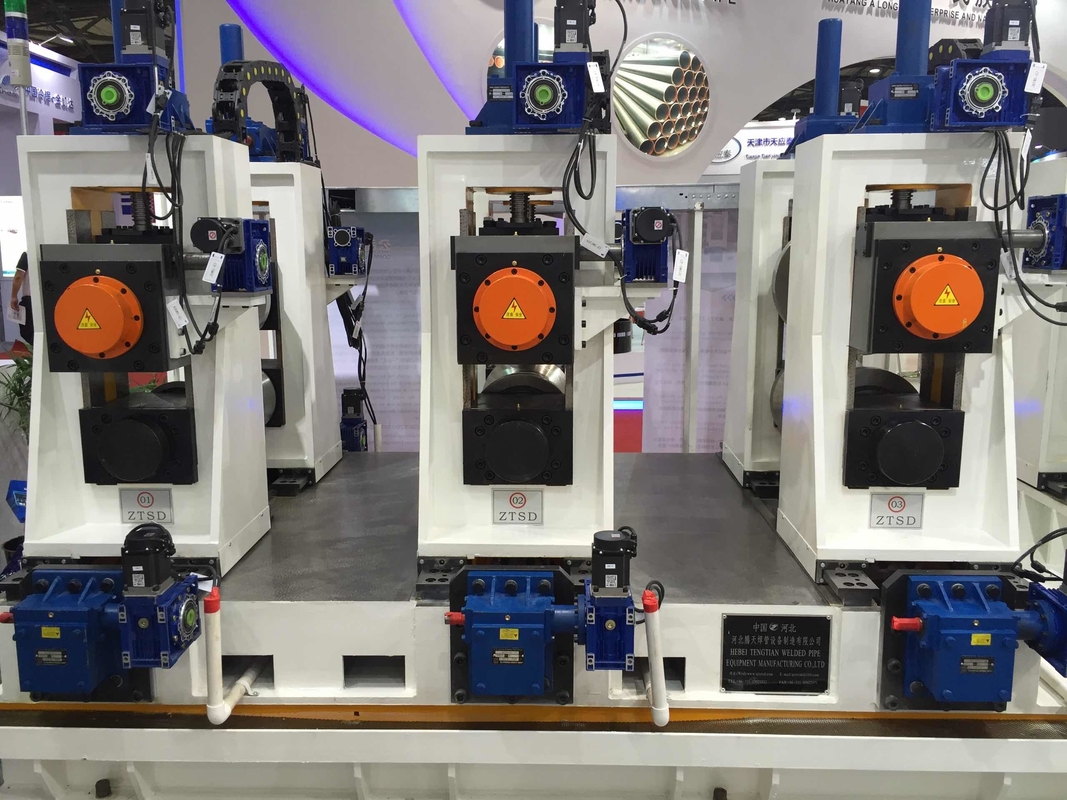

Le moulin à tubes en acier au carbone, entièrement automatique.
est la premièrefabrication de tuyaux entièrement automatiquemachine en ChinePour répondre aux exigences du marché international, selon notre société LW série unité combinée avec la technologie de formation FF, a développé l'équipement automatique de tube carré et rectangulaire.La machine de fabrication de tuyaux peut produire une certaine spécification de l'ouverture de l'acier de pliage à froidLa machine de fabrication de l'acier est utilisée pour couper les tubes d'acier à l'échelle, le niveau de l'incision est décalé, lisse,sans écorce, échelle avec une grande précision.

Les principales caractéristiques de l'équipement de la machine à tuyauterie

1.En très peu de temps pour terminer le réglage du rouleau
2. produisant les différentes spécifications du tube, il suffit de régler
3.diminuer le nombre de travailleurs, réduire les coûts de main-d'œuvre
4. améliorer la durée de vie des équipements.
5La machine peut être réparée seule.

La machine de fabrication de tuyaux soudés est composée des pièces suivantes:

1Parties de formage: composé de sept supports horizontaux, de quatre supports vides, de quatre supports verticaux et d'un supporteur.
2Parties de soudage: composé de soudage de cinq rouleaux de rouleau d'extrusion, deux cadres de support de grattage et un cadre de support de polissage
3. Pièces d'affûtage: composé de quatre cadres de quatre rouleaux
4Partie de commande électrique: contrôlée par commande PLC multipoint

Processus de production

Scroll up → Uncoil → Flattening → End Shear & Butt Welding → Accumulator → Forming → High-frequency induction welding→ Removing external burr → Cooling → Sizing → Cutting → Checking & Collecting → Accessing Warehouse

Les spécifications:

matières premières:Aciers à faible teneur en carbone et aciers à faible teneur en alliages, σb≤580Mpa σs≤380Mpa
Largeur de bande d'acier:320 à 800 mm
Épaisseur de bande d'acier:3.0 à 12.7 mm
Diamètre intérieur de bande d'acier:φ480-580 mm
Diamètre extérieur de bande d'acier:φ800-1 800 mm
Poids de la bobine en acier (max):12 tonnes
Matière première au nom de la catégorie d'acier:Quatrième partie-Q345,SPHC
Normes de qualité des matières premières:Principalement dans les normes GB, pièces avec JIS,DIN
Épaisseur (max):5.0 mm,épaisseur 1,5 mm
Principales spécifications du produit
Tuyaux carrés 80×80?? 200×200 ((toute taille dans cette gamme)
Rectangulaire 80 × 120-120×280 (toute taille dans cette gamme),tubes rectangulaires adoptent tous le type de formage vertical
Épaisseur de paroi:3.0-12.7 mm
Longueur:4-12m
Direction d'alimentation de l'unité:gauche ou droite (face du côté de l'opération)
Hauteur de la ligne de roulement:+900 mm
Vitesse de formage:10-40 m/min
Moteur principal:Moteur de conversion de fréquence 22KW × 2 fois par support
