Machine à souder les tubes haute fréquence de 60 mm certifiée CE ISO9000 BV
Spécifications du produit
| Attribut |
Valeur |
| Nom de la machine |
Machine à souder les tubes |
| Produit |
Tube rond |
| Caractéristique |
Précision |
| Matériau |
Acier au carbone et acier galvanisé |
| Autre tube |
Tube carré |
| Taille maximale |
60mm |
| Épaisseur |
3mm |
| Longueur |
3-6m |
| Rouleaux |
Non inclus |
| Modèle |
60 |
Description du produit

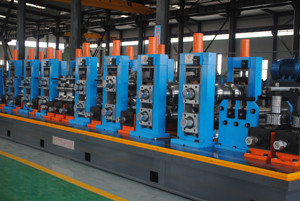

Machine à souder les tubes ronds haute fréquence
La machine à souder les tubes automatique HG60 est conçue pour produire des tubes carrés (30-60 mm) et des tubes ronds de taille correspondante avec une épaisseur de 1 à 3 mm. Dotée d'une conception de passage de rouleau avancée, cette ligne de production fabrique des tubes en acier soudés de haute qualité avec un usinage et un assemblage de précision.
Caractéristiques de conception
Conçue pour des caractéristiques opérationnelles améliorées, une sécurité accrue et des coûts de rouleaux réduits tout en maintenant une grande efficacité. La ligne de production HG60 utilise une conception de style de trou à double rayon pour des performances optimales.
Spécifications techniques
Spécifications des matériaux :
Norme : Machine à souder les tubes standard international
Matériau : Acier galvanisé
Propriétés mécaniques : σb≤520Mpa, σs≤365MPa
Largeur de la bande : 90-190mm
Épaisseur de la bande : 1-3mm
Diamètre intérieur des bobines : Φ508mm
Diamètre extérieur des bobines : Φ1300～φ2000mm
Poids de la bobine : ≤3T
Spécifications des tubes :
Diamètre du tube : Tube rond 30-60mm
Longueur : 3-6m
Précision de coupe des tubes : 0-6mm
Vitesse de formage : Max 90m/min pour une épaisseur de 2mm
Exigences fournies par le client :
Atelier : 60x12m, H＞5m (grue au sol)
Puissance : Environ 3500KW 380V/60Hz/3phases
Eau de refroidissement en circulation : Débit : 30+30 CBM, Volume du bassin : 40m³
Air comprimé : Débit : 5m³/min, Pression : 5-7kg/cm²
Câbles : Tous les câbles à l'extérieur de la machine doivent être fournis par le client
Processus de travail
Bande d'acier en bobine → dérouleur → redresseur d'extrémité → aplatisseur → soudeuse à cisaillement → unité de stockage de matériaux → formage, soudage, refroidissement → dimensionnement précis du diamètre du tube → dimensionnement précis de la longueur du tube, coupe → inspection → emballage
