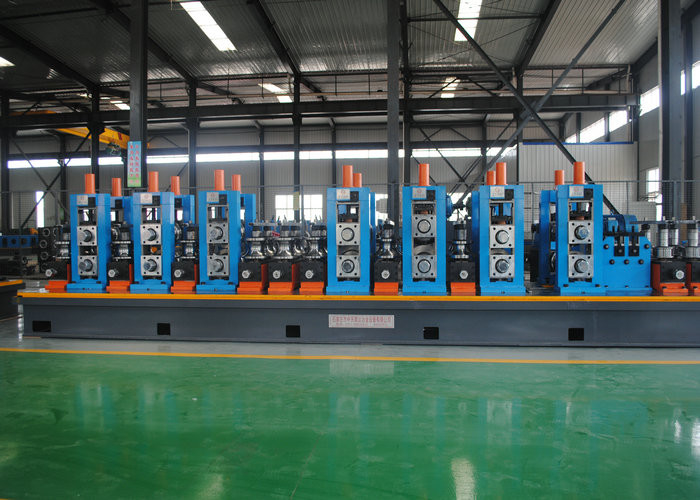

Ligne de fabrication automatique de tubes ERW pour la production de tubes en acier au carbone

Name: Ligne de fabrication automatique de tubes ERW pour la production de tubes en acier au carbone
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei, Chine
Nom de marque:	Tengtian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG60

Des informations détaillées

Lieu d'origine:

Hebei, Chine

Nom de marque:

Tengtian

Certification:

CE, ISO9001, BV

Numéro de modèle:

HG60

Nom de produit:

Ligne automatique de production de tubes en acier au carbone

Scierie de coupe:

Couper la scie à friction

engrenage de ver:

Max.80m / min

Épaisseur:

4.0-10.0 mm

Max.:

0,8-3,0 mm

vitesse du produit:

Max 50m / min

Matériel:

Acier en carbone, acier inoxydable, acier à faible alliage

Mots clés:

Ligne de production de tubes en acier au carbone

Mettre en évidence:

High Light

Mettre en évidence:

Moulin de tube d'ERW

Découpage Machine Line

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

2,5 mois

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

ensemble 60 par an

Description du produit

Ligne de fabrication de tubes ERW automatique / Ligne de production de tubes en acier au carbone

Spécifications clés

Attribut	Valeur
Scie de coupe	Coupe à la scie à friction
Engrenage à vis sans fin	Max. 80m/min
Épaisseur du tube	4.0-10.0mm
Épaisseur maximale pour tube carré	0.8-3.0mm
Vitesse de production	Max 50m/min
Matériau	Acier au carbone, acier inoxydable, acier faiblement allié

Aperçu du produit

La machine à tubes soudés à haute fréquence est une machine à tubes soudés à joint droit qui diffère des autres machines à tubes par sa méthode de soudage. Elle utilise la résistance à haute fréquence des courants de Foucault pour faire fondre et condenser les tubes. En raison de sa vitesse de soudage rapide, elle est largement utilisée pour les tubes pétroliers, les tubes de gaz naturel et autres grands tubes.

Fonctionnalités de pointe de l'industrie

Haute précision : Sauts de rouleaux de niveau 0,01, degré vertical du cadre ≤0,05, erreur de diamètre et de circularité des tubes en acier ≤0,08
Intègre la technologie japonaise pour des exigences de haute précision
Réglage de l'engrenage à vis sans fin et de la vis sans fin programmable avec une grande précision
Raclage réglable en 3D avec une capacité de rotation de ±20°
Le système carré à poussée de tête turque réduit le poids du moule tout en maintenant une formation stable
Les blocs d'amortissement en nylon réduisent l'impact sur l'arbre et le roulement

Processus de production

Faire défiler vers le haut
Déroulage
Aplatissement
Cisaillement d'extrémité et soudage bout à bout
Accumulateur
Formage
Soudage par induction haute fréquence
Enlèvement des bavures externes
Refroidissement
Calibrage
Coupe
Vérification et collecte
Accès à l'entrepôt

Spécifications techniques

Matière première

Application des matériaux	Bandes d'acier laminées à chaud ou à froid, bandes d'acier galvanisé
Qualité des matériaux	Acier à faible teneur en carbone, acier faiblement allié : δs≤345Mpa
ID des bandes d'acier	Φ508-Φ610mm
OD des bandes d'acier	Φ800-Φ2000mm
Poids de la bobine	Max. 4000kg

Gamme de production

Type de tube	Gamme de tailles	Épaisseur
Tube rond	32-140mm	1.0-5.0mm
Tube carré	2525-110110mm	1.0-4.0mm
Tube rectangulaire	2030-90120mm	1.0-4.0mm

Spécifications supplémentaires

Soudeur H.F. : Soudeur haute fréquence à semi-conducteurs GGP300Kw
Vitesse de la ligne : Max. 70m/min
Longueur du tube : 6-12m
Précision de coupe : ±3mm
Puissance électrique installée : environ 500KW
Taille de l'ensemble de la ligne : environ 80X9m

Modèles de laminoirs à tubes ERW

Modèle	Plage de diamètres	Épaisseur du tube	Vitesse de la ligne (m/min)
HG20	8-25.4MM	0.3-1.2MM	120
HG32	10-32MM	1.4-1.5MM	120
HG50	16-76MM	0.7-2.5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4.5MM	30-80
HG114	45-114MM	1.5-5.0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12.7MM	8-25
HG508	219-508MM	4-16MM	8-20

Nos services

Ingénieur sur site pour l'installation et la formation des opérateurs
Garantie de qualité d'un an avec garantie de réparation à vie
Service complet avant et après-vente
Support technique étendu en option (de quelques mois à 1 an)
Conception complète de projet pour la production de tubes en acier inoxydable/carbone
Responsable du chargement et de l'expédition

Foire aux questions

Quels sont les types d'équipements de soudage de tubes en acier inoxydable ?

Classés par utilisation : machine à fabriquer des tubes en acier inoxydable industriels et machine à fabriquer des tubes en acier inoxydable décoratifs.

Quelles sont les pièces de support des équipements en acier inoxydable ?

Comprend le dérouleur, la partie formage, le soudeur, la partie meulage, la partie redressage et calibrage, la partie coupe et le système de longueur fixe.

Quelles sont les caractéristiques de nos équipements de soudage de tubes en acier inoxydable ?

Robuste et durable, haute précision, entièrement automatisé, facile à utiliser, production continue, haute efficacité, moins de gaspillage de matériaux, taux de produits finis élevé et faible coût de production.

Pourquoi une fuite de soudure de tube en acier se produit-elle ?

Les causes possibles incluent une position ou un alignement incorrect de la torche de soudage, des réglages de courant incorrects, un manque d'argon ou une contamination du moule/de l'acier par de l'eau/de l'huile.

Quelles sont les exigences de production pour les équipements de soudage de tubes en acier inoxydable ?

L'ensemble complet comprend une machine à fabriquer des tubes, un soudeur, un moule/matrice/rouleau, des machines à polir, du matériel de polissage et une bande d'acier.
