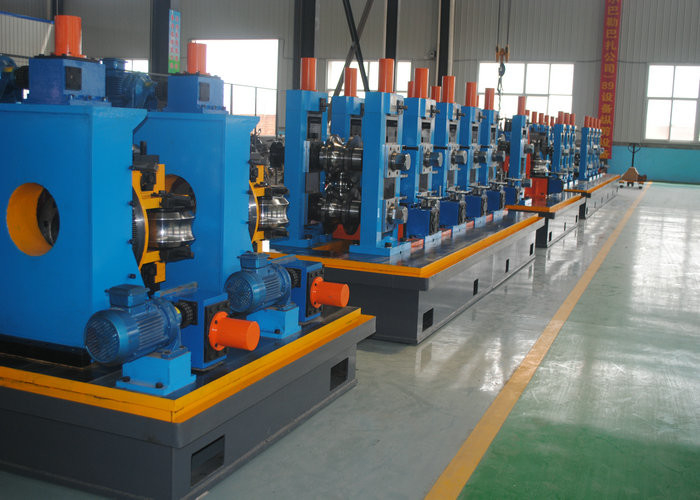

Ligne de fabrication de tubes ERW 0,8-3,0 mm avec réglage par turbine et vis sans fin

Machine à fabriquer des tubes par soudure à haute fréquence

Première garantie gratuite de deux ans de l'industrie, assurance qualité

A obtenu la certification de la norme internationale IS09001:2000

La machine à souder des tubes à haute fréquence est une machine à souder des tubes à couture droite qui diffère des autres machines à tubes par sa méthode de soudure. Elle utilise un vortex de résistance à haute fréquence pour chauffer et faire fondre les bords du tube, puis les condense pour produire le tube. En raison de sa vitesse de soudure rapide, les machines à souder des tubes à haute fréquence sont de plus en plus populaires pour la fabrication de divers tubes, y compris les tubes à huile et les tubes à gaz naturel.

Cet équipement est spécialement conçu pour la production de tubes soudés à couture droite en acier inoxydable Φ25-Φ76mm, δ1.5-2.5mm. Fabriqué avec précision à l'aide de matériaux raffinés et équipé d'une scie de coupe à longueur fixe, la machine principale comprend des dispositifs de formage, de soudure, de calibrage et de redressage. Le système complet s'étend du dérouleur à la scie de coupe à longueur fixe, avec une vitesse de laminage réglable dans des plages appropriées pour le diamètre du tube et l'épaisseur de la paroi.

• Matériau :Bande d'acier inoxydable SUS302
• Épaisseur de la bande d'acier : 1,5-2,5 mm (selon GB708-88)
• Largeur de la bande d'acier : 80-240 mm (±0,2 mm)
• DI de la bobine d'acier : Φ450-Φ550mm
• DE de la bobine d'acier : Φ800-Φ1500mm
• Poids maximal de la bobine : 2500 kg

• DE : Φ25-Φ76mm
• Épaisseur de paroi : 1,5-2,5 mm (tube carré et rectangulaire ≤2,0 mm)
• Longueur : 4-8m

Matière première (bobine d'acier) → déroulage → cisaillage et soudure d'extrémité → nivellement sans alimentation → formage au laminoir → soudure TIG → polissage des bavures à l'extérieur du cordon de soudure → refroidissement → calibrage → redressage approximatif → coupe à longueur fixe → tube fini → table de sortie

La machine à fabriquer des tubes soudés nivelle la bande fixe après la ligne de refendage et l'introduit dans la machine de formage. Elle plie la bande en tube ouvert par un rouleau, fait fondre les bords de la bande par un courant haute fréquence et serre/soude le tube fermé par un rouleau de serrage. La machine machine à fabriquer des tubes soudés entièrement automatique de Wanxin se classe parmi les meilleures de l'industrie.
