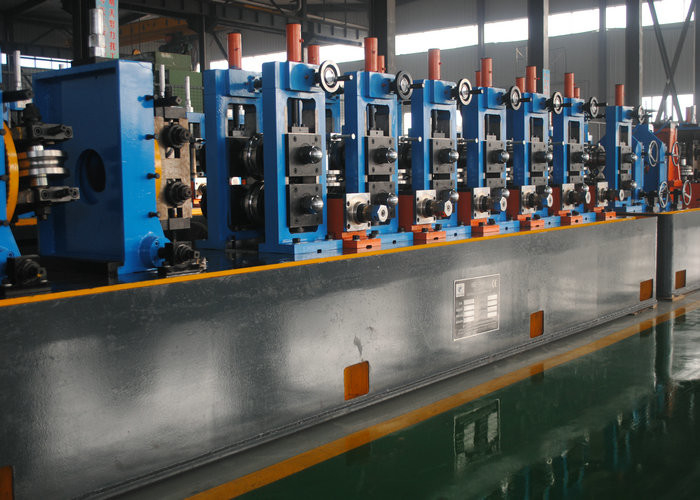

Tube de précision pour tubes ronds, carrés et rectangulaires de grand diamètre

Cette usine de tubes industriels est conçue pour la production de tubes soudés à soudure droite haute fréquence avec des diamètres allant de Φ19,05 à Φ76,2 mm et une épaisseur de paroi de 0,8 à 3,0 mm, y compris les tubes carrés et de forme spéciale correspondants (δ≤2,5 mm). La chaîne de production complète comprend des équipements allant du dérouleur à la scie de coupe à longueur fixe, avec une vitesse de laminage réglable optimisée pour différentes dimensions de tubes.

• Bande d'acier laminée à chaud ou à froid (normes GB708-88 ou GB1591-88)
• Types de matériaux : acier à faible teneur en carbone, acier faiblement allié (δs≤345 Mpa, δb≤610 Mpa)
• Épaisseur de la bande d'acier : 0,8 à 3,0 mm (norme GB708-88)
• Largeur de la bande d'acier : 60 à 240 mm
• Dimensions de la bobine : D.I. Φ450 à Φ550 mm, D.E. Φ800 à Φ1200 mm
• Poids maximal de la bobine : 3 000 kg

• Tube rond :Φ19,05 à Φ76,2 mm D.E.
• Tube carré :18x18~60x60 mm
• Tube rectangulaire :15x20~40x80 mm
• Épaisseur de paroi :0,8 à 3,0 mm (tubes carrés/spéciaux ≤2,5 mm)
• Longueur :4 à 8 m
• Vitesse de fraisage :30 à 80 m/min (varie selon le diamètre/l'épaisseur du tube)

1. Matière première (bobine d'acier)
2. Déroulement
3. Cisaillage et soudure d'extrémité
4. Accumulation de matière
5. Nivellement sans alimentation
6. Formage en usine
7. Soudure haute fréquence
8. Enlèvement des bavures de soudure
9. Refroidissement
10. Dimensionnement
11. Redressement grossier
12. Coupe à longueur fixe
13. Tube fini

Acier à faible teneur en carbone, acier faiblement allié, acier galvanisé, acier inoxydable et autres matières premières standard pour usines de tubes ERW.
