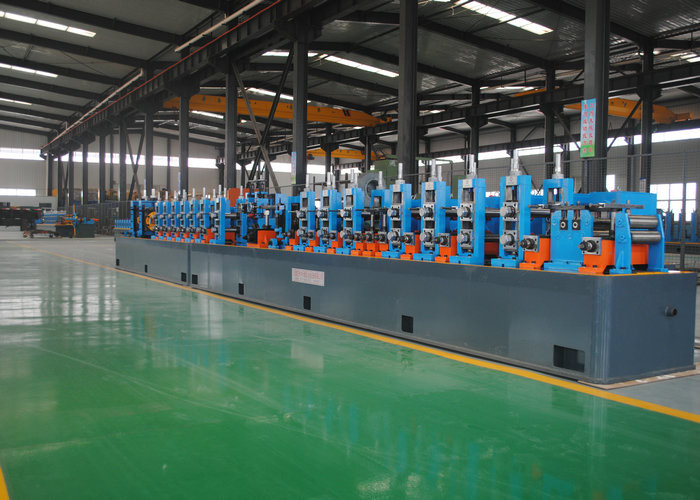

Ligne de fabrication de tubes ERW haute fréquence 0,8-3,0 mm d'épaisseur 21-63 mm de diamètre

Name: Ligne de fabrication de tubes ERW haute fréquence 0,8-3,0 mm d'épaisseur 21-63 mm de diamètre
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG76
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei, Chine
Nom de marque:	Tengtian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG76

Des informations détaillées

Lieu d'origine:

Hebei, Chine

Nom de marque:

Tengtian

Certification:

CE, ISO9001, BV

Numéro de modèle:

HG76

Nom de produit:

Moulin à tuyaux soudé à haute fréquence Mill de tube ERW, moulin à tuyaux soudé 0,8 à 3,0 mm d'é

certification:

CE ISO

engrenage de ver:

Max.80m / min

Diamètre du tuyau:

21 - 63 mm

matériel:

Acier en carbone, acier inoxydable, acier à faible alliage

Mots clés:

Moulin à tuyaux soudé à haute fréquence

Mettre en évidence:

High Light

Mettre en évidence:

0.8mm soudé à haute fréquence

Moulin à tubes soudés à haute fréquence de 3 mm

Hf soudé à l'usine de tubes

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

trois mois

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

ensemble 35 par an

Description du produit

ERW 0.8-3.0mm Épaisseur maximale Tube soudé à haute fréquence

Attribut	Valeur
Nom du produit	Laminoir à tubes ERW à haute fréquence, Laminoir à tubes soudés 0.8-3.0mm Épaisseur maximale
Certification	CE ISO
Engrenage à vis sans fin	Max.80m/min
Diamètre du tuyau	21 - 63mm
Matériau	Acier au carbone, acier inoxydable, acier faiblement allié
Mots-clés	Laminoir à tubes soudés à haute fréquence

Description du produit

Le laminoir à tubes et à tubes ERW est une série de machines qui construisent des tubes et des tuyaux à joint de soudure longitudinal avec des bandes d'acier d'une certaine largeur.

Commence par dérouler et aplanir les bobines d'acier fendues en bandes d'acier
Les bandes d'acier aplaties sont insérées dans la machine de formage où des rouleaux les façonnent en tuyaux ronds
Les bandes laminées sont soudées à l'aide d'une soudeuse à haute fréquence à l'état solide
Les tubes soudés sont formés à la forme ou à la taille souhaitée dans une machine de calibrage
Les tubes finaux sont coupés à la longueur et regroupés

Fonction

Ce laminoir à tubes est conçu pour la production de tuyaux utilisés dans le pétrole, le gaz naturel, la distribution de gaz de ville, les réseaux de canalisations, l'industrie chimique, les infrastructures électriques, les fermes en acier et les canalisations d'eau/gaz. Il est largement utilisé pour diverses applications de canalisations sous pression.

Flux de processus

Alimentation → déroulement → redressement → cisaillement et soudure bout à bout → stockage en boucle → formage → soudeuse HF → recuit IF → refroidissement → calibrage → coupe → sortie → chanfreinage d'extrémité → essai hydraulique → collecte.

Composants de la machine

Dérouleur
Cage à cerceau ou Accumulateur horizontal
Principaux composants de la machine :
- Machine de formage
- Système de rouleaux de formage
- Guide de couture
- Machine de soudage par induction à haute fréquence
- Système de rouleaux pour le déplacement
- Châssis d'enlèvement des bavures (bavures intérieures et extérieures)
- Système de refroidissement par eau
- Machine de calibrage
- Système de rouleaux de nivellement
- Roue de test de vitesse
- Châssis turc
- Scie volante automatique contrôlée par ordinateur
- Table de sortie
- Équipement de contrôle électrique
- Machine à souder à haute fréquence

Spécifications techniques

Modèle	Diamètre(mm)	Épaisseur(mm)	Vitesse(m/min)	Puissance principale(kw)	Soudeuse HF(KW)	Surface(m²)
HG32	10-32	0.4-1.5	30-100	250	100	12x100
HG50	12-50	0.6-2.5	30-90	300	150	12x100
HG76	12-76	1-3	30-90	320	200	12x100
HG89	32-89	1-4	30-80	350	300	12x100
HG114	45-114	1.5-5.0	30-60	400	300	12x100
HG165	60-165	3-7	30-50	600	400	12x100
HG219	114-219	4-8	20-40	800	500	15x150
HG273	114-273	4-10	15-30	1000	600	18x160
HG325	165-325	4-10	10-30	1200	600	12x100
HG426	165-426	4-12.7	8-25	1400	800	12x100
HG508	219-508	4-16	8-20	2000	1000	12x100
