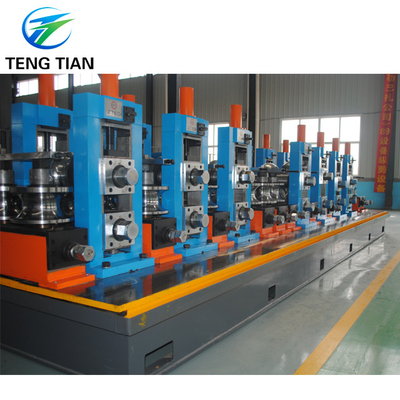

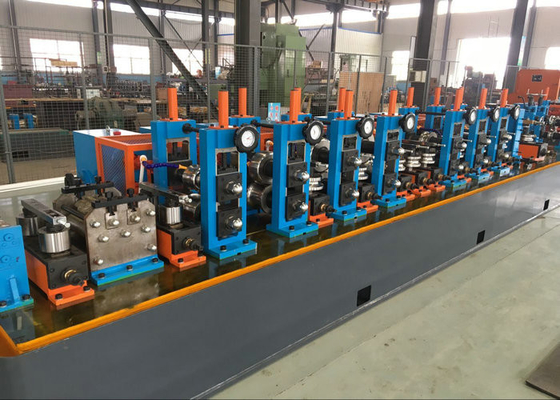

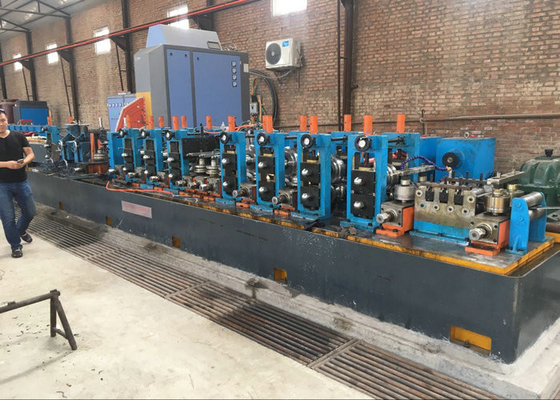

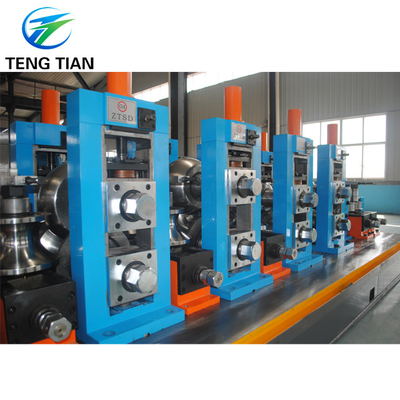

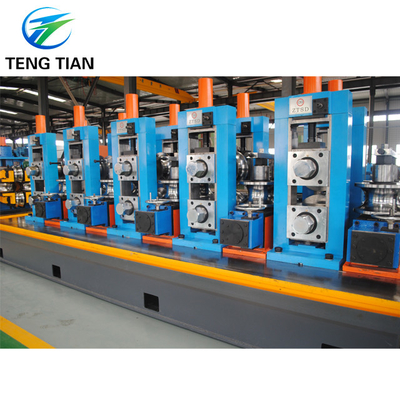

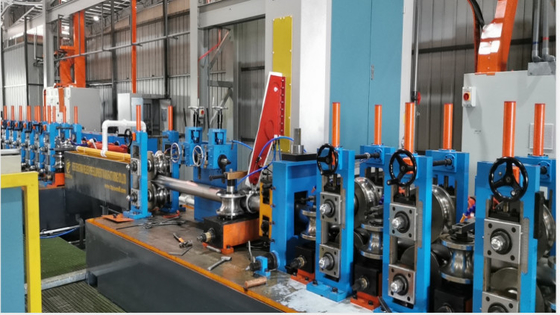

Fabrication de tubes de précision BH soudé ERW Fabrication de tubes de précision pour la fabrication de tubes de fer, écologique

Name: Fabrication de tubes de précision BH soudé ERW Fabrication de tubes de précision pour la fabrication de tubes de fer, écologique
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Product Details:

Lieu d'origine:	Hebei
Nom de marque:	Tengtian
Certification:	CE,ISO9001,BV
Numéro de modèle:	HG50

Detail Information

Lieu d'origine:

Hebei

Nom de marque:

Tengtian

Certification:

CE,ISO9001,BV

Numéro de modèle:

HG50

Nom du produit:

Fabrication de tubes de précision BH soudé ERW Fabrication de tubes de précision pour la fabrication

Matériel:

HRC, CRC, acier galvanisé

Diamètre du tuyau:

25-76mm

Type de soudage:

soudage à haute fréquence

Forme de tuyau:

Rond, place, rectangulaire

Type d'ajustement:

Par le ver à turbine

Mots clés:

broyeur à tubes de précision

Mettre en évidence:

High Light

Mettre en évidence:

machine de moulin de tube de solides solubles

moulins de tube industriels

Trading Information

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

70 jours de travail/année

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

35 ensembles

Product Description

Tuyau à grande vitesse de Mme faisant à automation de machines entièrement le moulin de tube de la haute précision ERW

Description de produit

Le moulin HG273 est employé à la fabrication du tuyau rond de Φ114mm-Φ273mm avec l'épaisseur de 4.0mm-10mm de la bande de bobine laminée à froid et laminée à chaud au moyen de blanc tubulaire unclosed avec sa soudure suivante dans le tube, du chauffage de bord à l'aide de la soudeuse à haute fréquence à semi-conducteur, de la soudure continue longitudinale en rouleaux de machine de soudure de tube, du refroidissement, davantage de classement par taille ou de la formation et en service de la coupure du tube sans fin dans des longueurs mesurées.

Le moulin de tube de haute précision a quelques avantages comme suivre :

entre le rouleau de niveau saute 0,01, entre le cadre et le dégagement ≤0.02mm de glissière, encadrent le degré vertical ≤0.05, chaque degré ≤0.1mm de parallèle de cadre
diamètre et arrondi error≤0.08mm de tuyau d'acier.

Processus de produit :

(bobine) (ou cage) mill→ accumulator→forming →uncoiler→shear et welder→horizontal en acier matériel

Le soild d'à haute fréquence welder→sizing mill→rounghly redressant le → (de tête de dinde) a découpé le machine→run ajournent

Les paramètres de base :

supports de former le moulin	7
supports de moulin de classement par taille	5
matériel d'axe	40Cr
diamètre rond de tuyau	19-76mm
Épaisseur ronde de tuyau	1.5-3.0mm
taille carrée de tuyau	15×15-60×60mm
épaisseur carrée de tuyau	1.5-2.0mm

nous pouvons concevoir la machine selon le client que le détail exigent.

Moulin de tube d'ERW l'autre modèle :

Modèle	Chaîne de diamètre	Épaisseur de tuyau	Ligne vitesse (m/min)
HG20	8-25.4MM	0.3-1.2MM	120
HG32	10-32MM	1.4-1.5MM	120
HG50	16-76MM	0.7-2.5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4.5MM	30-80
HG114	45-114MM	1.5-5.0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12.7MM	8-25
HG508	219-508MM	4-16MM	8-20

Cette machine inclut :

(1) ONU-pot tournant (hydraulique augmentez)

(2) tondent et aboutent la soudeuse

(3) accumulateur horizontal

(4) moulin formant, de soudure et de classement par taille

A) Alimentant et nivelant le dispositif

B) Formation de la machine

C) Guidage, expulsion, dispositif de soudure et d'éraflure

D) Un ensemble de réservoir d'eau de refroidissement

E) Moulin de classement par taille

F) Circuit principal d'entraînement

(5) la coupe d'ordinateur a vu (circulaire a vu la coupe)

(6) s'épuisent la table

(7) à haute fréquence à semi-conducteur électrique

(8) circuit hydraulique

(9) système électrique

(10) système pneumatique

Organigramme de fonctionnement pour la série machine-_.jpg de Tuyau-fabrication de droite
