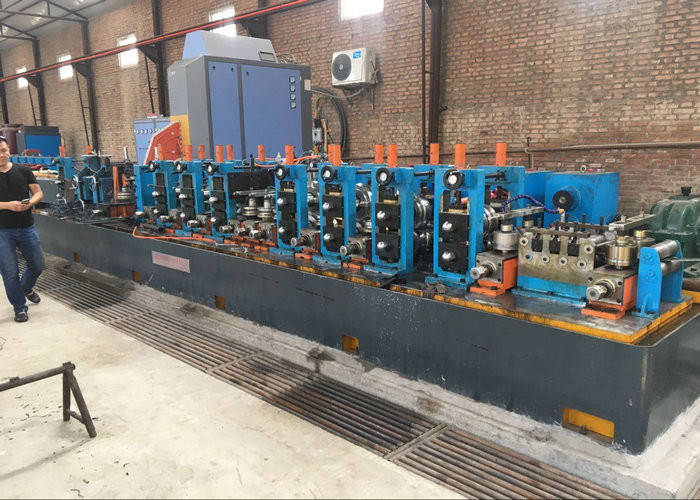

Moulin à tubes de précision pour tubes en fer de type ERW de diamètre 25 à 76 mm

Name: Moulin à tubes de précision pour tubes en fer de type ERW de diamètre 25 à 76 mm
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG50
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei
Nom de marque:	Tengtian
Certification:	CE,ISO9001,BV
Numéro de modèle:	HG50

Des informations détaillées

Lieu d'origine:

Hebei

Nom de marque:

Tengtian

Certification:

CE,ISO9001,BV

Numéro de modèle:

HG50

Product name:

Precision Tube Mill BH Welded ERW Precision Tube Mill For Iron Pipe Making , Eco Friendly

Material:

HRC,CRC,Galvanised Steel

Pipe diamete:

25-76mm

Welding Type:

High Frequency Welding

Pipe shape:

Round,square,rectangular

Adjustment type:

By turbine worm

Keywords:

Precision Tube Mill

Mettre en évidence:

High Light

Mettre en évidence:

machine de moulin de tube de solides solubles

moulins de tube industriels

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

70 jours de travail/année

Conditions de paiement:

L / C, T / T, Western Union

Capacité d'approvisionnement:

35 ensembles

Description du produit

Precision Tube Mill BH - Usine de tubes soudés ERW pour la fabrication de tubes en fer

Spécifications du produit

Attribut	Valeur
Matériau	HRC, CRC, Acier galvanisé
Diamètre du tuyau	25-76mm
Type de soudure	Soudure haute fréquence
Forme du tuyau	Rond, Carré, Rectangulaire
Type de réglage	Par vis sans fin de turbine

Machines de fabrication de tubes MS à haute vitesse

Moulin à tubes ERW de haute précision entièrement automatisé pour la fabrication de tubes ronds de Φ114mm-Φ273mm avec une épaisseur de 4,0mm-10mm à partir de bandes de bobines laminées à froid et à chaud.

Principales caractéristiques

Sauts de rouleaux entre les niveaux : 0,01
Jeu entre le cadre et la glissière : ≤0,02mm
Degré vertical du cadre : ≤0,05
Degré parallèle de chaque cadre : ≤0,1mm
Erreur de diamètre et de rondeur des tuyaux en acier : ≤0,08mm

Processus de production

Matériau (bobine d'acier) → Dérouleur → Cisaille et soudeuse → Accumulateur horizontal (ou en cage) → Moulin de formage → Soudeuse HF solide → Moulin de calibrage → Redressement grossier (Tête de dinde) → Machine de découpe → Table de sortie

Paramètres techniques

Paramètre	Valeur
Postes du moulin de formage	7
Postes du moulin de calibrage	5
Matériau de l'arbre	40Cr
Diamètre du tuyau rond	19-76mm
Épaisseur du tuyau rond	1.5-3.0mm
Taille du tuyau carré	15×15-60×60mm
Épaisseur du tuyau carré	1.5-2.0mm

Nous pouvons concevoir la machine selon les exigences du client.

Spécifications du modèle de moulin à tubes ERW

Modèle	Plage de diamètre	Épaisseur du tuyau	Vitesse de ligne (m/min)
HG20	8-25.4mm	0.3-1.2mm	120
HG32	10-32mm	1.4-1.5mm	120
HG50	16-76mm	0.7-2.5mm	30-120
HG76	25-76mm	1-4mm	30-100
HG89	32-89mm	1-4.5mm	30-80
HG114	45-114mm	1.5-5.0mm	30-60
HG165	60-165mm	3-7mm	30-50
HG219	114-219mm	4-8mm	20-40
HG273	114-273mm	4-10mm	15-30
HG325	165-325mm	4-10mm	10-30
HG426	165-426mm	4-12.7mm	8-25
HG508	219-508mm	4-16mm	8-20

Configuration standard de la machine

Dérouleur (expansion hydraulique)
Cisaille et soudeuse bout à bout
Accumulateur horizontal
Moulin de formage, de soudage et de calibrage :
- Dispositif d'alimentation et de nivellement
- Machine de formage
- Dispositif de guidage, d'extrusion, de soudage et de raclage
- Un ensemble de réservoir d'eau de refroidissement
- Moulin de calibrage
- Système d'entraînement principal
Scie à découper par ordinateur (découpe à scie circulaire)
Table de sortie
HF électrique à semi-conducteurs
Système hydraulique
Système électrique
Système pneumatique
