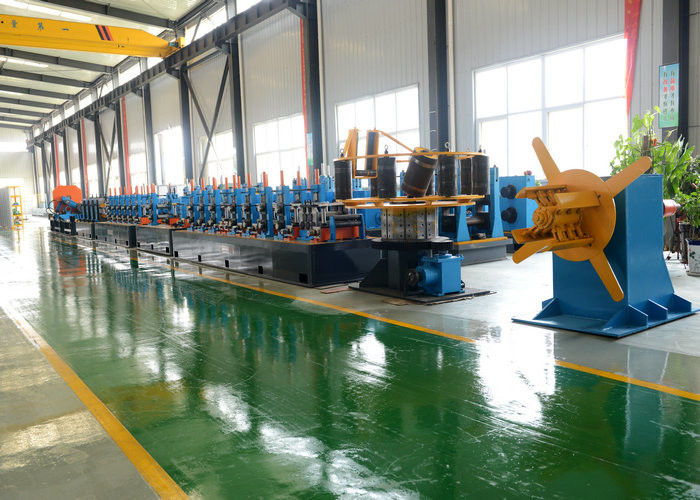

Machine de fraisage de tubes à haute fréquence 25-76 mm d'acier au carbone 50 m/min

Cette machine à tubes est conçue pour produire des tubes soudés à haute fréquence à couture droite de Φ19-Φ76mm, δ0.7-3.0 mm, y compris les tubes carrés et les tubes de forme spéciale correspondants. L'ensemble complet de l'équipement s'étend du dérouleur à la scie de coupe à longueur fixe, avec une vitesse de laminage réglable en fonction du diamètre du tube et de l'épaisseur de la paroi.

• Bande d'acier laminée à chaud et à froid, galvanisée (selon les normes GB700-88 ou GB1591-88)
• Types de matériaux : Acier à faible teneur en carbone, acier faiblement allié avec δs≤345Mpa, δb≤610Mpa

Matière première (bobine d'acier) → déroulage → cisaillage et soudage → accumulateur → nivellement sans alimentation → formage et fraisage → soudage haute fréquence → cadre d'ébavurage → unité de refroidissement → unité de calibrage → redressage grossier → coupe à longueur fixe → table de sortie

• Site de l'équipement mécanique : 45m × 4.5m (longueur × largeur)
• Site de l'équipement électrique : 5m × 4m (longueur × largeur)
• Fondation de l'unité de la machine (selon le plan du fournisseur)
• Deux ensembles de ponts roulants de 5 tonnes ou 10 tonnes
• Raccordement de l'alimentation électrique
• Lames de scie de suivi (quantité déterminée par le client)
• Barres magnétiques pour le soudage des tubes (taille basée sur les dimensions des tubes)
• Une pompe haute pression Φ3", 6m pour le lit de la machine à souder
• Bassin d'eau de refroidissement (25m³ avec tuyaux, manomètre et vannes)
• Circuit électrique complet de l'unité de la machine
• Salle haute fréquence (installation au sol ou au grenier)
• Compresseur d'air (1 ensemble)
• Équipement de levage pour l'installation (poids maximal de la pièce : 8 tonnes)

Nous garantissons la qualité de nos machines pendant un an après l'installation et la mise en service réussies. Tout problème de qualité résultant de la conception ou de la fabrication sera pris en charge à nos frais (à l'exclusion des facteurs humains et des composants vulnérables).

• L'usine enverra 1 à 2 ingénieurs techniques pour l'installation et les tests
• Les responsabilités de l'acheteur comprennent :
  • Préparation du site et des fondations de l'équipement
  • Fourniture de l'équipement et des matériaux d'installation
  • Organisation de la main-d'œuvre
  • Assurer les raccordements d'alimentation électrique, d'eau et de gaz

• Exigences d'espace pour l'installation des machines
• Raccordement de l'alimentation électrique au banc de commande
• Alimentation en air : compresseur de 1,5 mètre cube/minute
• Raccordement de l'alimentation en eau à la station de la machine
