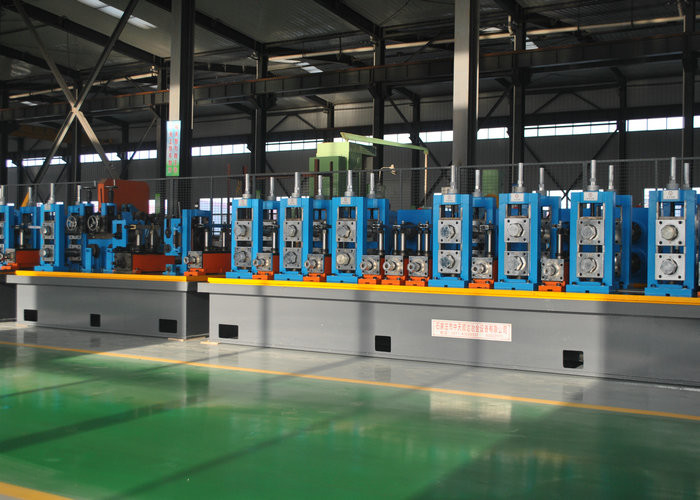

Ligne de fabrication de tubes ERW haute vitesse 25-76mm de diamètre 50m/min

Name: Ligne de fabrication de tubes ERW haute vitesse 25-76mm de diamètre 50m/min
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG76
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei, Chine
Nom de marque:	Tengtian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG76

Des informations détaillées

Lieu d'origine:

Hebei, Chine

Nom de marque:

Tengtian

Certification:

CE, ISO9001, BV

Numéro de modèle:

HG76

product name:

High Speed ERW Pipe Mill Max 50m/Min Speed Fully Automation BV Standard

Pipe Diameter:

25-76mm

product speed:

Max 50m/min

material:

carbon steel,stainless steel,low alloy steel

Cutting Saw:

Friction Saw Cutting

worm gearing:

Max.80m/min

pipe thickness:

4.0-10.0mm

keywords:

High Speed ERW Pipe Mill

Mettre en évidence:

High Light

Mettre en évidence:

Moulin de tube d'ERW

Découpage Machine Line

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

trois mois

Conditions de paiement:

L/C, T/T, Western Union,

Capacité d'approvisionnement:

Ensemble 50 par an

Description du produit

Moulin à tuyaux ERW à haute vitesse max 50m / min vitesse entièrement automatisée bv standard

Spécifications du produit

Attribut	Valeur
Diamètre du tuyau	25-76 mm
Vitesse du produit	Max 50m / min
Matériel	Acier en carbone, acier inoxydable, acier à faible alliage
Scierie de coupe	Couper la scie à friction
Engrenage de ver	Max. 80m / min
Épaisseur	4.0-10.0 mm

Informations générales

Cet équipement est spécialement conçu pour produire des φ19-φ76 mm, Δ0,7-3,0 mm de tuyau soudé de couture droite haute fréquence, y compris un tuyau carré correspondant et un tuyau de forme spéciale. Le système complet varie du décoller à la scie à découper à longueur fixe, avec une vitesse de roulement réglable dans la plage appropriée pour le diamètre du tuyau et l'épaisseur de la paroi.

Matériaux applicables

Bande d'acier chaude et à froid, galvanisée (selon GB700-88 ou GB1591-88)
Matériau: acier à faible teneur en carbone, acier à faible alliage ΔS≤345MPA, ΔB≤610MPA

Modèles d'usine de tube ERW

Modèle	Plage de diamètre	Épaisseur	Vitesse de ligne (m / min)
HG20	8-25,4 mm	0,3-1,2 mm	120
Hg32	10-32 mm	1,4-1,5 mm	120
HG50	16-76 mm	0,7-2,5 mm	30-120
HG76	25-76 mm	1 à 4 mm	30-100
HG89	32-89 mm	1-4,5 mm	30-80
HG114	45-114 mm	1,5-5,0 mm	30-60
HG165	60-165 mm	3-7 mm	30-50
HG219	114-219 mm	4-8 mm	20-40
HG273	114-273 mm	4-10 mm	15-30
HG325	165-325 mm	4-10 mm	10-30
HG426	165-426 mm	4-12,7 mm	8-25
HG508	219-508 mm	4-16 mm	8-20

Processus de production

Matière première (bobine en acier)
Décollement
Cisaillement et soudage
Accumulateur
Nivellement sans puissance
Formation de fraisage
Soudage à haute fréquence
Cadre de burpe
Unité de refroidissement
Unité de dimensionnement
Redressant
Coupe fixe de la longueur
Table à coucher

Exigences de préparation des acheteurs

Accessoires nécessaires suggérés

Site d'équipement mécanique: 45 m × 4,5 m (longueur × largeur)
Site d'équipement électrique: 5m × 4m (longueur × largeur)
Machine Unit Foundation Base (voir Dessin de base du fournisseur)
Deux ensembles de grue au-dessus de 5 tonnes ou de 10 tonnes Crane au-dessus
Interface d'alimentation de l'équipement
Lames pour le suivi Saw (quantité déterminée par le client)
Barre magnétique pour le tuyau de soudage (taille basée sur les dimensions du tuyau)
Un ensemble de pompes à haute pression φ3 ", 6 m pour le lit de la machine de soudage du tuyau
Pool d'eau de refroidissement (25m³ avec tuyau d'eau, compteur de pression et soupape)
Circuit électrique de l'unité machine
Salle haute fréquence (installation au sol ou grenier)
Compresseur d'air: un ensemble (1,5 mètres cubes / minutes)
Équipement de levage et outils pour l'installation (poids maximum 8 tonnes)

Assurance qualité et services

Nous garantissons la qualité du produit pendant un an après une installation et un débogage réussi. Toutes les dépenses pour remplacer les pièces et les composants défectueux (à l'exclusion des facteurs humains et des composants vulnérables) seront couverts par nous.

Factory fournira 1-2 ingénieurs techniques pour l'installation et les tests
Acheteur responsable de la préparation du site, de la fondation et de l'équipement d'installation
Acheteur responsable de l'interface de l'énergie, de l'eau et du gaz à l'équipement
