Ligne de production de tubes en acier ERW pour tubes rectangulaires ronds carrés

Name: Ligne de production de tubes en acier ERW pour tubes rectangulaires ronds carrés
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG273
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	LA CHINE
Nom de marque:	Tengtian
Certification:	CE / ISO
Numéro de modèle:	HG273

Des informations détaillées

Lieu d'origine:

LA CHINE

Nom de marque:

Tengtian

Certification:

CE / ISO

Numéro de modèle:

HG273

Méthode de formation:

L'unité d'alimentation de la ceinture en acier

Poids de la bobine:

15000KG

Soudeuse à haute fréquence:

600 kW

Rond:

Φ89 à 273 mm

Carré:

70*70-200*200 mm

Vitesse de soudage:

Max 50m / min

Rectangulaire:

80*60-300*100 mm

Épaisseur:

1.5-8mm

Mettre en évidence:

High Light

Mettre en évidence:

chaîne de production de tuyau d'acier de diamètre de 60mm

chaîne de production de tuyau d'acier de diamètre de 20mm

l'à haute fréquence a soudé la chaîne de production de tuyau

Informations commerciales

Quantité de commande min:

1 ensemble

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage spécial d'exportation, et fixe dans le conteneur

Délai de livraison:

6 mois

Conditions de paiement:

T / t, l / c

Capacité d'approvisionnement:

100 ensembles/année

Description du produit

Ligne de production de tubes en acier ERW - Unité d'alimentation en ceinture d'acier

Spécifications du produit

Méthode de formage	Ligne de production de tubes en acier ERW L'unité d'alimentation de ceinture en acier
Poids de la bobine	15000 kg
Soudeuse à haute fréquence	600 kW
Plage de tuyauterie ronde	Φ89 à 273 mm
Plage de tuyauterie carrée	7070-200200 mm
Vitesse de soudage	Maximum de 50 m/min
Plage de tuyauterie rectangulaire	8060-300100 mm
Plage d'épaisseur	1.5 à 8 mm

Paramètres techniques

Les besoins matériels

L'acier à bande doit être conforme à la norme YB189-64
Compatible avec l'acier à faible teneur en carbone et l'acier allié à faible teneur en carbone (δb≤520Mpa; δs≤340Mpa)
Spécifications de la bobine: diamètre intérieur Φ508-Φ610 mm, diamètre extérieur Φ1000-Φ2000 mm

Besoins en énergie

Puissance totale des machines et des appareils électroniques: ~ 1200 kW
Soudeuse à haute fréquence: 600 kW
Air comprimé: 6 m3/m à 0,4 à 0,6 MPa

Processus de production

Le processus de fabrication complet comprend:

Acier à bande à enroulement
Décodage et redressement
Lissage à l'état plat et fin
Stockage et formage des matériaux
Soudage, refroidissement et dimensionnement
Coupe et emballage de précision

Capacité de traitement

Pièces rondes:Φ89 à 273 mm
Tubes carrés:70*70-200*200 mm
Pièces rectangulaires:80*60-300*100 mm
Plage d'épaisseur:1.5 à 8 mm
Vitesse maximale de production:50 m/min

Principaux composants

Je ne veux pas.	Composant	Quantité	Unité
1	Voiture à bobine	1	Une pièce
2	Décapsuleur	1	Une pièce
3	Unité de redressement	1	Une pièce
4	Unité d'aplatissement	1	Une pièce
5	Coupe-culs et soudeur	1	Une pièce
6	Accumulateur en spirale horizontale 6M	1	Une pièce
7	Formage et dimensionnement	1	Une pièce
8	Scie de fraisage	1	Une pièce
9	Machines à palletiser automatiquement des tuyaux en acier	1	Une pièce
10	Soudeuse à haute fréquence de 600 kW	1	Réglage

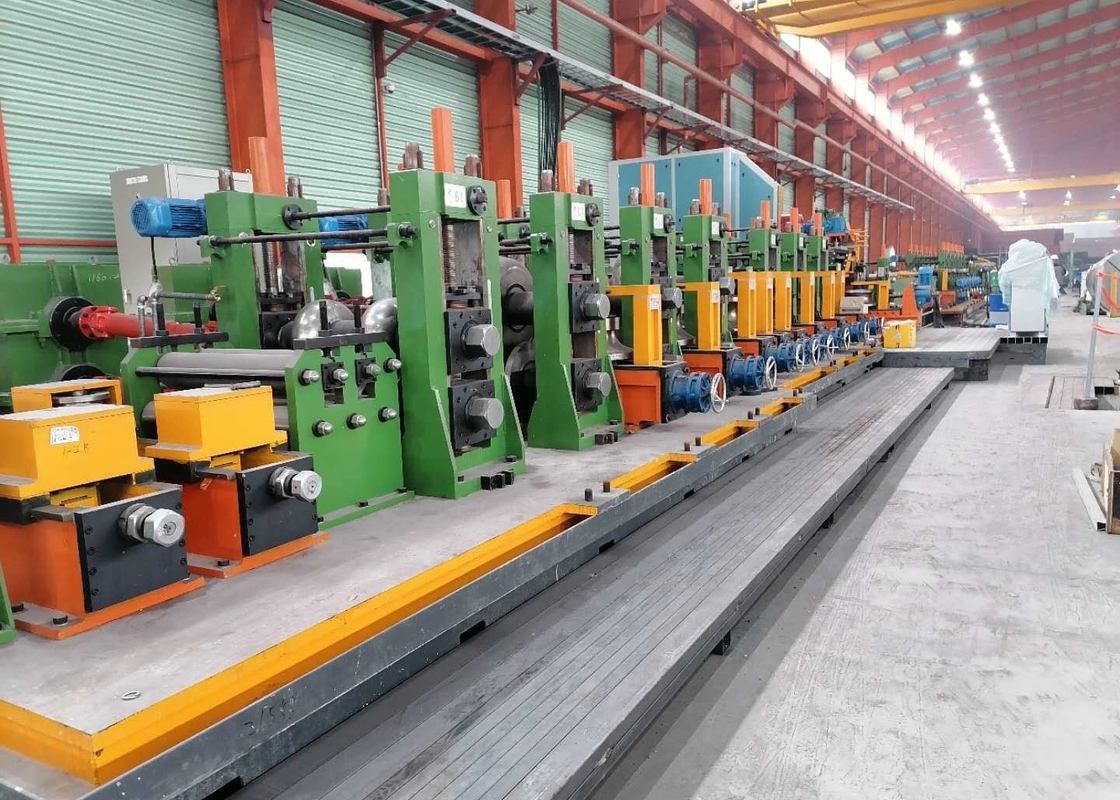

Images du produit

Modèles disponibles

Modèle	Plage de diamètre	Épaisseur du tuyau	Vitesse de moulage	Puissance du moteur	Zone mécanique
HG20	8 à 20 mm	0.3-1MM	30 à 120 m/min	55 kW	7 × 50 m3
HG32	12 à 32 mm	0.3-2.0 MM	30 à 120 m/min	75 kW	7 × 50 m3
HG50	16 à 50 mm	0.8-2.5 mm	30 à 110 m/min	110 kW	7 × 60 m3
HG60	20 à 60 mm	0.8 à 8 mm	30 à 100 m/min	132 kW	7 × 65 m3
HG76	12 à 76 mm	1 à 3 mm	30 à 100 m/min	320 kW	8 × 80 m3

Nos services

Installation sur site et formation des opérateurs par nos ingénieurs
Garantie de qualité d'un an avec service de réparation à vie
Assistance complète avant-vente et après-vente
Services de conception d'atelier et de production
Option pour un soutien prolongé des ingénieurs (de plusieurs mois à un an)
Conception complète du projet de production de tubes en acier inoxydable/acier au carbone
Responsable du chargement et du transport
