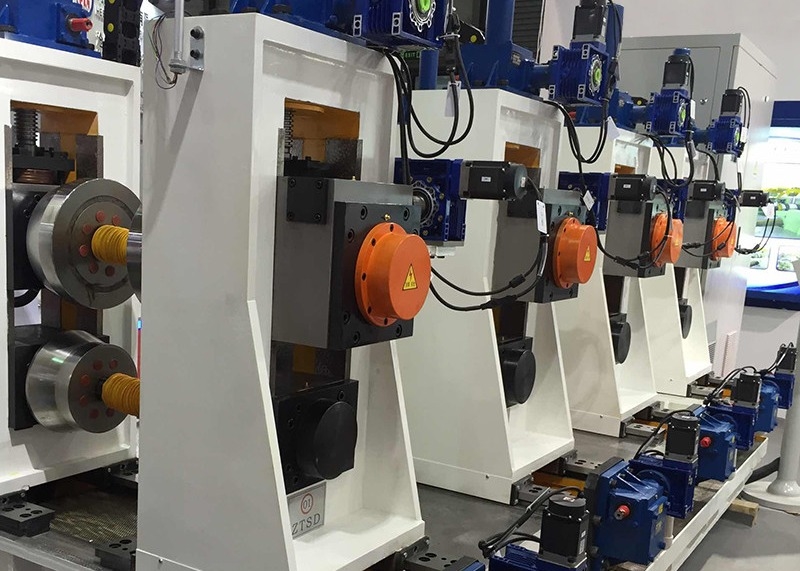

Machine de fabrication de tuyaux ERW pour tubes carrés de 70x70-200x200 mm

La ligne de production de tuyaux soudés à haute fréquence de haute précision F200x200 est conçue pour produire des tuyaux carrés allant de 70x70-200x200 mm avec une épaisseur de 4,0-12 mm.Cette ligne de production intègre des éléments de conception innovants provenant d'équipements nationaux et internationaux, doté d'un contrôle complet PC/ordinateur pour une technologie avancée, un fonctionnement pratique et une maintenance.

• Le système de réglage rapide des rouleaux minimise le temps de changement entre les spécifications du produit
• Le système de moulage combiné permet de produire des spécifications de tubes différentes avec des ajustements plutôt que des changements complets de rouleaux (économies de rouleaux de 90%).
• Les réglages motorisés réduisent l'usure des outils et les dommages aux équipements lors des changements de rouleaux
• La structure du rouleau composite modifie le contact de la ligne au point, réduisant l'usure et allongeant la durée de vie du rouleau

• bande d'acier laminée à chaud ou à froid (respecte les normes GB700-88, GB1591-88)
• Résistance au rendement: σs≤345Mpa
• Résistance à la traction: σb≤560 Mpa
• Épaisseur: 4,0-12 mm (conforme à la norme GB708-88)
• Largeur de bande d'acier: 270-800 mm (± 0,2 mm)
• Diamètre intérieur de la bobine en acier: Φ508-Φ760 mm
• Diamètre extérieur de la bobine en acier: Φ1100-Φ2000 mm
• Poids maximal de la bobine: 16 TON

• Taille du tube carré: 70x70-200x200 mm
• Épaisseur du produit: 4,0-12 mm
• Longueur: 4 à 12 m
• Vitesse: 20 à 40 m/min
• Puissance: 2000 kW 380 V 50 Hz 3 phases

1. Chargement de matières premières (bandes)
2. Décapage
3. Coupe et soudage
4. Nourrissage
5. Stockage des matériaux
6. Nivelation passive
7. Les pièces détachées
8. Soudage à haute fréquence
9. Élimination de l'écorce de soudure
10. Réfrigération
11. Taille
12. Légalisation grossière
13. Coupe de longueur
14. La collection

L'usine de formage et de dimensionnement est composée de plusieurs composants de précision, dont:

• Rouleau d'alimentation et dispositif de centralisation automatique
• Résistant de nivellement passif
• Les supports de roulement horizontaux et verticaux (série P1-L3)
• Système de courbure vide à trois cadres
• Contrôle de la direction de soudage
• Système d'extrusion à cinq rouleaux
• Système d'élimination des écailles
• Système de refroidissement
• Taille des rouleaux verticaux
• Quatre supports à rouleaux (F1-F4)
• Tête de Turc (C2)
• Système de commande électrique
