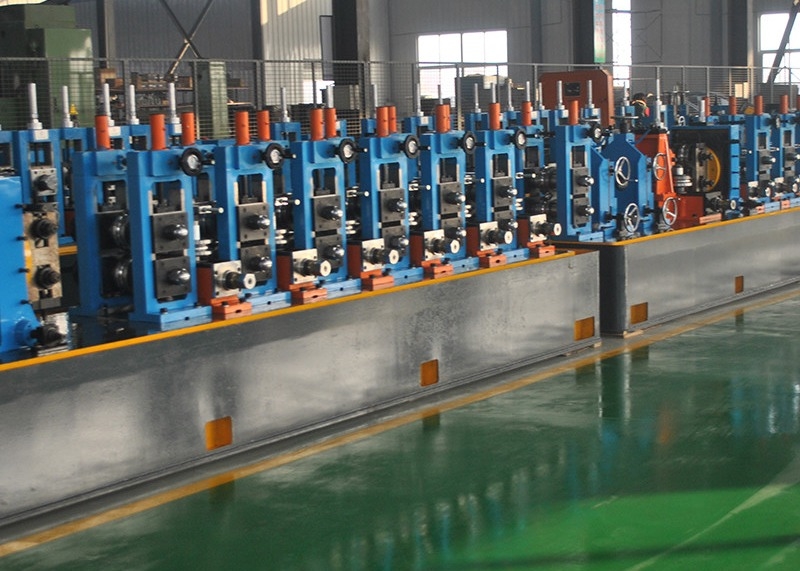

Usine de tubes soudés haute fréquence pour tubes ronds, carrés et rectangulaires

Name: Usine de tubes soudés haute fréquence pour tubes ronds, carrés et rectangulaires
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG127
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei
Nom de marque:	TengTian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG127

Des informations détaillées

Lieu d'origine:

Hebei

Nom de marque:

TengTian

Certification:

CE, ISO9001, BV

Numéro de modèle:

HG127

Nom du produit:

Soudure de résistance à haute fréquence de tuyauterie à haute fréquence

Épaisseur de la bobine:

1.5 ∙ 4.5 mm

Largeur de la bobine:

160 ‰ 400 mm

Diamètre intérieur:

φ508 φ610 mm

diamètre extérieur:

φ1500 φ2000 mm

Vitesse:

Les mesures suivantes doivent être prises pour assurer le bon fonctionnement de l'appareil:

Garantie:

D'un an

Matériel:

HRC à faible teneur en carbone

Mots clés:

Moulin à tuyaux soudé à haute fréquence

Mettre en évidence:

High Light

Mettre en évidence:

moulin de tube à haute fréquence rectangulaire

moulin de tube à haute fréquence de soudage par résistance

tuberie soudée à haute fréquence ronde

Informations commerciales

Quantité de commande min:

1 ensemble

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

60 jours de travail

Conditions de paiement:

L/C,T/T

Capacité d'approvisionnement:

50 ensembles/année

Description du produit

Moulin à tuyaux soudés à haute fréquence

Équipement professionnel pour la fabrication de tuyaux ronds, carrés et rectangulaires grâce à la technologie de soudage à haute fréquence.

Principales spécifications

Attribut	Valeur
Épaisseur de la bobine	1.5 ∙ 4.5 mm
Largeur de la bobine	160 ‰ 400 mm
Diamètre intérieur	φ508 φ610 mm
Diamètre extérieur	φ1500 φ2000 mm
Vitesse de production	La valeur de l'échantillon doit être supérieure ou égale à:
Garantie	Un an
Matériel	HRC à faible teneur en carbone

Spécifications techniques

Caractéristiques du matériau

Conforme à la norme YB189-64
Matériau: Acier à faible teneur en carbone et acier de construction à faible teneur en alliages
Propriétés mécaniques: σb≤520Mpa, σs≤365Mpa
Largeur de bande: 160×400 mm
Épaisseur de la bande: 1,5 à 4,5 mm
Poids de la bobine: ≤ 10,0 T

Spécifications des tuyaux soudés

Diamètre du tuyau rond: φ40 φ127 mm
Taille du tuyau carré: 40×40-100×100 mm
Épaisseur du tuyau: 1,5 à 4,5 mm
Longueur du tuyau fini: 4 ̊12 m
Précision de coupe: ± 1,5 mm

L'approvisionnement en électricité, eau et air

Le pouvoir
Volume de puissance	Environ 900 kW.
Source d'énergie	380V/60Hz/3phases
Circulation de l'eau de refroidissement
Débit	20 T/h 30 T/h
Volume du groupe	30 m3
Air comprimé
Débit	5 m3/min
Pression	5 ‰ 11 kg/cm2

Exigences relatives à l'atelier

largeur de 6 m, longueur de 100 m, avec un écart minimum de 5 m entre les rails du plafond et le sol.

Processus de production

Chargement de la bobine
Décapage
Coupe et soudage
Accumulateur en spirale horizontale
Formage, soudage HF, débure, refroidissement, dimensionnement, redressement
Scie à couper
Emballage
Réservation

Composants clés

Décoiler hydraulique à double cône

Diamètre extérieur de la bobine	Φ1600 à 2000 mm
Diamètre intérieur de la bobine	Φ508 à 610 mm
Largeur de bande	160 à 400 mm
Épaisseur de bande	10,5-4,5 mm
Poids maximal des bandes	7.0T

Moulin de formage et de dimensionnement

Vitesse de formage: 75X45 à 80 m/min; 100X100 à 60 m/min
Moteur principal: 160 kW+160 kW en courant continu
Unité de refroidissement à l'eau avec soudage de plaques d'acier et tuyau de pulvérisation en plastique

Scie à froid

Il coupe automatiquement les tuyaux en longueur pendant la production continue à grande vitesse.
