Soudure de résistance à haute fréquence de tuyauterie à haute fréquence

Principaux paramètres et spécifications:

• Matériel Les spécifications:

Conforme à la norme YB189-64

Matériel : Acier à faible teneur en carbone et acier à faible teneur en alliages pour les constructions

Propriétés mécaniques: σb≤520Mpa,σs≤365Mpa

largeur de bande: 160 ∼ 400 mm

épaisseur de bande:1.5 ∙ 4.5 mm

Diamètre intérieur des bobines:φ508 φ610 mm

Diamètre extérieur des bobines:φ1500φ2000mm

Poids de la bobine: ≤ 10,0 T

• Spécification des tuyaux soudés

Diamètre du tuyau rond: φ40 φ127 mm

Taille du tuyau carré: 40 × 40 × 100 × 100 mm

Épaisseur de tuyau ronde:1.5 ∙ 4.5 mm

Épaisseur du tuyau carré:1.5- 4,5 mm

Longueur du tuyau de finition: 4 ∼ 12 m

Précision de coupe: ± 1,5 mm

Vitesse de formage: 75X45 80m/min; 100X100 60m/min

L'approvisionnement en électricité, eau et air

• Les ateliers nécessitent:

6 m de large, 100 m de long, au moins 5 m de haut depuis les rails du plafond au sol.

• Processus du produit:

Chargement de bobine → Décodage →Coupe et soudage →Accumulateur en spirale horizontale →Formation, soudage HF, dégraissage, refroidissement, dimensionnement, redressement →sage à couper →Emballage → Entreposage

• Paramètres principaux de chaque unité.

• à double cône hydrauliqueDécapsuleur

Le découler est de structure d'un cône. Il comporte deux parties principales: le corps principal et la base fixe.contraction et freinage des mandrels.expansion hydraulique et conduite pneumatique

• machine de levage à tête droite et à pincement

Cette unité est principalement utilisée pour conduire la nouvelle tête d'alimentation en acier de la bobine dans l'unité de l'aplatisseur après que l'unité de décoiling ait introduit la bobine dans le lieu de travail.

puissance du moteur à tête droite: AC1.5KW

pression de traitement:7Mpa

L'unité de nivellement avec 2 pinces à rouleaux et 5 rouleaux de nivellement.

le diamètre du rouleau de pincement:Ф180mm

diamètre du rouleau de nivellement:Ф120mm

moteur de pincement et de nivellement:15kw

• machines à cisaillir et souder automatiques

Cisailleuses et soudeusesest utilisé pour couper les extrémités irrégulières des bandes, puis les relier par soudage.

• accumulateur horizontal

Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.

dispositif d'alimentation

Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction de rotation de la vitesse de réduction, le rouleau de pressage et de transport, le système d'air sous pression du rouleau de guidage, l'unité de vitesse inspectée;Il peut fournir la bande d'acier à l'accumulateur et les temps moyens, il va transférer les informations de vitesse de transport au système de contrôle électrique, lorsque nous demandons arrêt de transporter le matériau à cette unité, il va arrêter le roulement au moteur électrique et press& transporter le roulement de matériau par la rupture,et pourrait également régler la vitesse de transporter le moteur électrique et l'unité de transporter la vitesse du matériau.

(2) Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau à cercle intérieur, le rouleau à cercle extérieur et le rouleau à pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.

Dispositif de sortie du matériau: inclure cadre, rouleaux de direction de guidage, rouleaux de sortie de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique.

(4) Paramètres techniques

style de travail: cercle fixe

diamètre:5.0M

Avantages: stockage de plus de matériau, pas de frappe sur la surface en acier

épaisseur de bobine en acier:10,5-4,5 mm;

largeur: 160 à 400 mm

la vitesse de déplacement du matériau de transport:Vmax=120m/min

puissance du moteur électrique direct de la presse et de la charge: 30 kW

le moteur électrique du châssis de l'accumulateur: 55 kW

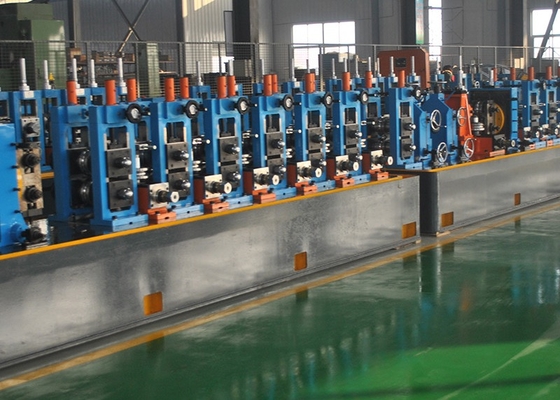

• Moulin de formage et de dimensionnement

Le moulin de formage et de dimensionnement adopte le principe de formage de type rouleau et le soudage par induction à haute fréquence.La bande est alimentée dans la machine de formage par le dispositif d'alimentation dans le moulin et le rouleau de formage tourner en continu et pressez la bande dans la forme requiseEn raison de la peau et de l'effet apparenté, le courant à haute fréquence est concentré sur le joint de soudage qui est chauffé rapidement et atteint la température de soudage.

une vitesse de formage de 75×45×80m/min; une vitesse de formage de 100×100×60m/min

diamètre du tuyau rond de finition: 40 à 127 mm

épaisseur du tuyau rond de finition:10,5-4,5 mm

taille du tuyau carré de finition: 40*40-100*100 mm

épaisseur du tuyau carré de finition:10,5-4,5 mm

moteur principal: 160 kW+160 kW en courant continu

Partie formante:

La bande d'acier passe à travers le rouleau vertical d'alimentation dans un aplatisseur à cinq rouleaux, puis entre dans le support de formage et dans la pièce de formage en forme ronde.

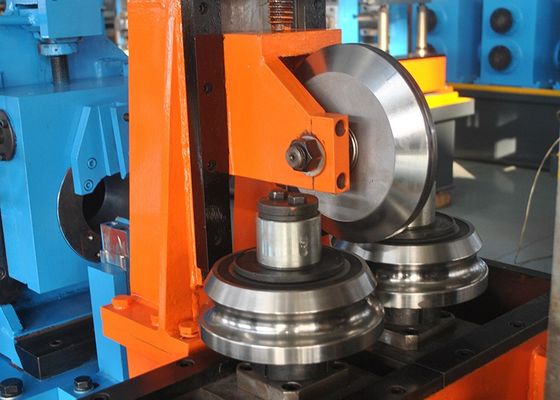

Pour le soudage à l'aide d'un support de guidage de couture et d'un support de rouleau de pressage,coupeuse à perles de soudage:

Le rouleau de serrage consiste à serrer le bord du tube qui a été chauffé à la température de soudage, en serrant des rouleaux donnant une certaine pression pour atteindre le but de soudage.

Le coupe-perles de soudage est utilisé pour décaper la couture de soudage et éliminer les taches externes. Il est composé de deux coupeurs pour une utilisation alternée.Les grattoirs peuvent être réglés et ont la fonction de levage rapide par camIl y a deux rouleaux de support sous le support du couteau, afin de supporter le dépassement de l'écrasement, et après le coupe-perles avec un support horizontal pour le polissage.

 Unité de refroidissement par eau:

Matériau:soudure de plaques d'acier

Tuyaux de pulvérisation: en plastique

partie de dimensionnement

Le tuyau rond après dimensionnement de la partie dans le diamètre et la forme requises

• scie à froid

utilisés pour couper automatiquement le tuyau en longueur avec précision à condition que le tuyau soit continuellement livré à partir du moulin à grande vitesse.

Diamètre du tuyau rond:Φ40-130 mm,épaisseur:1.2-5.0 mm, Q235 ou inférieur à la qualité.

• Tableau de transit

Après avoir coupé, le tuyau de finition en cours d'exécution sur la table de transport, puis utiliser l'unité automatique pour le transformer en bureau d'empilement

• Machines d'empilage automatiques

1 de la technologie processus

Double mise à plat sur une table à rouleaux → empilage automatique → chariot de transport latéral → reliure manuelle

2,Composition et description des fonctions de l'équipement

Composition de l'équipement

• moule:MatériauCr12
