Moulin à tuyaux soudés à haute fréquence pour tuyaux de 20 à 60 mm 90 m/min

Name: Moulin à tuyaux soudés à haute fréquence pour tuyaux de 20 à 60 mm 90 m/min
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG60
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei
Nom de marque:	TengTian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG60

Des informations détaillées

Lieu d'origine:

Hebei

Nom de marque:

TengTian

Certification:

CE, ISO9001, BV

Numéro de modèle:

HG60

Product name:

High Frequency Welded Pipe Mill Ff Ffx Forming Style Cold Roll

Coil Thickness:

1.0-3.5mm

Coil Width:

60-190mm

Inner diameter:

φ480～φ520mm

Outer diameter:

φ1000～φ1800mm

speed:

max 90m/min

Warranty:

One year

Material:

Low carbon HRC

Keywords:

High Frequency Welded Pipe Mill

Mettre en évidence:

High Light

Mettre en évidence:

tuberie soudée à haute fréquence de 60mm

tuberie soudée à haute fréquence de FF

moulin de tube soudé à haute fréquence de 60mm

Informations commerciales

Quantité de commande min:

1 ENSEMBLE

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

90 jours de travail

Conditions de paiement:

L/C, T/T

Capacité d'approvisionnement:

50 ensembles/année

Description du produit

Laminoir à tubes soudés haute fréquence FF FFX Style de formage à froid

Spécifications du produit

Attribut	Valeur
Épaisseur de la bobine	1.0-3.5mm
Largeur de la bobine	60-190mm
Diamètre intérieur	φ480～φ520mm
Diamètre extérieur	φ1000～φ1800mm
Vitesse	Max 90m/min
Garantie	Un an
Matériau	HRC à faible teneur en carbone

Description du produit

La ligne de production HG60 est dotée d'une conception à double rayon, optimisée pour améliorer les caractéristiques opérationnelles, la sécurité et l'efficacité de la production tout en réduisant les coûts des rouleaux.

Spécifications des matériaux

Conforme à la norme YB189-64 :

Matériau : acier à faible teneur en carbone et acier de construction faiblement allié
Propriétés mécaniques : σb≤520Mpa, σs≤365MPa
Largeur de la bande : 60-190mm
Épaisseur de la bande : 1.0-3.5mm
Diamètre intérieur des bobines : φ480～φ520mm
Diamètre extérieur des bobines : φ1000～φ1800mm
Poids de la bobine : ≤2.5T

Spécifications des tubes soudés

Tube rond φ20-φ60mm, épaisseur 1.0-3.5mm
Longueur de coupe fixe : 4-9m
Précision de coupe des tubes : 0-3mm
Vitesse de formage : 90m/min

Alimentation électrique, eau et air

Article	Spécification
Volume d'alimentation	Environ 200KW (380V/50Hz/3phases)
Eau de refroidissement en circulation	Débit : 15T/h～20 T/h, Volume du bassin : 20m³
Air comprimé	Débit : 5m³/min, Pression : 3～5kg/cm²

Exigences de l'atelier : 6m de large, 80m de long, au moins 5m de haut des rails de plafond au sol.

Processus de production

Chargement de la bobine → Déroulage → Coupe et soudure → Accumulateur hélicoïdal horizontal → Formage, soudure HF, Ébavurage, Refroidissement, Calibrage, Redressage → Scie à coupe à froid STD → Transmission → Emballage → Stockage

Composants clés

Dérouleur :

Structure à mandrins doubles à expansion et en porte-à-faux
Système pneumatique pour l'expansion, la contraction et le freinage
Deux mandrins avec quatre articulations pour le mouvement radial
Diamètre extérieur de la bobine : Φ1000-1800mm
Diamètre intérieur de la bobine : Φ480-520mm
Type d'expansion : Expansion mécanique
Frein : Entraînement pneumatique

Cisailles et soudeuse automatiques :

Largeur de la bande : 60-190mm
Épaisseur de soudure : 1.0-3.5mm
Type de coupe : cisaillement automatique
Modèle de soudure : soudure automatique
Pression pneumatique : 0.5MPa
Cycle de travail : Max. 300 secondes

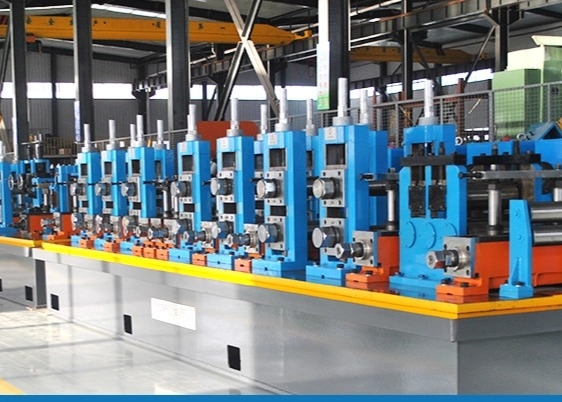

Laminoir de formage et de calibrage :

Diamètre extérieur du tube de formage : Tube rond φ20-φ60mm
Épaisseur de paroi : 1.0-3.5mm
Vitesse de formage : 90m/min
7 cages de formage horizontales et 8 verticales
5 cages de calibrage horizontales et 5 verticales
Moteur principal : 75kw+90kw

Soudeuse à semi-conducteurs haute fréquence 200KW :

Puissance de sortie : Pout＞200kW
Fréquence : 400~450KHZ
Puissance nominale : 100kW
Alimentation : triphasée 380V/50Hz
Courant d'entrée : 220A
Onduleur MOSFET : 60kW×2
