Usine de tubes soudés haute fréquence 16-45mm 0.7-1.5mm 90m/min

La ligne de production de tubes soudés haute fréquence HG32 est conçue pour produire des tubes soudés de Ф16～45mm de diamètre et de 0,7～1,5mm d'épaisseur de paroi, ainsi que des tubes carrés, rectangulaires et déformés de tailles correspondantes. Dotée d'une conception de passage de rouleau, cette ligne de production fournit des tubes en acier soudés avec une excellente qualité d'usinage et un assemblage de haute précision.

Conçue avec une conception de trou à double rayon, la ligne de production HG32 donne la priorité à l'efficacité opérationnelle, à l'amélioration de l'environnement de travail, à la sécurité et à la réduction des coûts des rouleaux tout en maintenant une productivité élevée.

• Conforme à la norme YB189-64
• Matériau : acier à faible teneur en carbone et acier de construction faiblement allié
• Propriétés mécaniques : σb≤520Mpa, σs≤365MPa
• Largeur de la bande : 50～140mm
• Épaisseur de la bande : 0,7～1,5mm
• Diamètre intérieur des bobines : φ480～φ520mm
• Diamètre extérieur des bobines : φ1000～φ1500mm
• Poids de la bobine : ≤2T

• Diamètre des tubes ronds : φ16～φ45mm
• Épaisseur de paroi des tubes : 0,7～1,5mm
• Longueur de coupe fixe : 4～9m
• Précision de coupe des tubes : 0～3mm

Le dérouleur est doté d'une structure de mandrin à double expansion et en porte-à-faux avec un système pneumatique pour les opérations d'expansion, de contraction et de freinage. Deux mandrins avec des liaisons à quatre barres permettent un fonctionnement continu en alternant entre les positions de chargement et de déroulement.

Cette unité coupe les extrémités irrégulières des bandes et connecte les bandes par soudure.

Cette unité comprend un dispositif de pressage et de transport de matériaux, un ensemble accumulateur, une unité de transport de matériaux et une unité de contrôle électrique pour une manipulation efficace des matériaux.

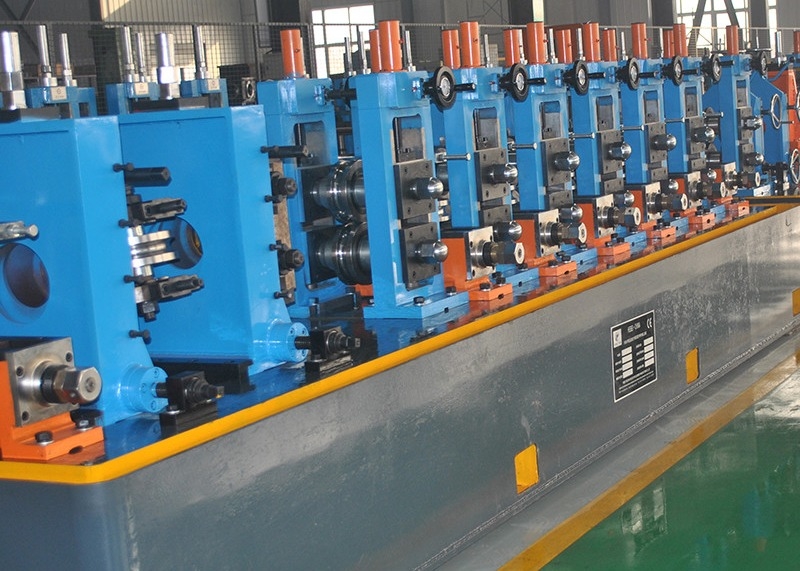

Utilisant le formage de type rouleau et la soudure par induction haute fréquence, ce laminoir façonne les bandes en tubes avec des dimensions précises grâce à une rotation continue et à l'application de pression.

Cette machine coupe avec précision les tubes à la longueur pendant la production continue à grande vitesse.

Les tubes finis se déplacent le long de la table à rouleaux vers le banc, où ils sont automatiquement emballés en forme d'hexagone à l'aide d'un équipement d'alignement à entraînement pneumatique.

Moteur du banc à rouleaux : 3KW

Matériau : Cr12
