Moulin à tuyaux soudés à haute fréquence 90 m/min 0,7-1,5 mm

La ligne de production de tuyaux soudés à haute fréquence HG32 est conçue pour produire des tuyaux soudés de F16 ‰ 45 mm de diamètre et 0,7 ‰ 1.5 mm d'épaisseur de paroi ainsi que des tuyaux carrés et rectangulaires et des tuyaux déformés de la taille correspondanteEn adoptant une conception de passage par roulement, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.

Selon la ligne directrice de conception de l'amélioration du caractère de fonctionnement et de l'environnement et le caractère de sécurité et de production, en réduisant le coût du rouleau pour garantir une efficacité élevée,La ligne de production HG32 adopte le design de trou à double rayon..

Principaux paramètres et spécifications:

1.Matériel Les spécifications:

Conforme à la norme YB189-64

Matériel : Acier à faible teneur en carbone et acier à faible teneur en alliages pour les constructions

• Propriétés mécaniques: σ_b≤ 520 Mpa,σ_s≤ 365 MPa
• Largeur de bande: 50 ∼ 140 mm
• Épaisseur de bande:0.7 ∙ 1,5 mm
• Diamètre intérieur des bobines:φ480 φ520 mm

Diamètre extérieur des bobines:φ1000 φ1500 mm

Poids de la bobine: ≤ 2 tonnes

2. Spécification des tuyaux soudés:

(1) Diamètre du tuyau rond:φ16 φ45 mm

(2) Épaisseur de paroi des tuyaux:0.7 ∙ 1,5 mm

(3) Longueur de coupe fixe: 49 m

(4) Précision de coupe des tuyaux: 0 ‰ 3 mm

3. Vitesse de formation: 30 à 90 m/min

4Énergie, eau et air

1.Décapsuleur

Le découlerIl est constitué de deux parties principales: le corps principal et la base fixe.La carrosserie principale est équipée d'un système pneumatique pour satisfaire les besoins d'expansion., la contraction et le freinage des mandrels.

Il y a deux mandrines sur le corps principal. Chaque mandrin se compose de liaisons à quatre barres qui peuvent se déplacer radicalement en même temps.Les liaisons à quatre barres en deux groupes sont montées sur deux arbres respectivementAlimenté par une bouteille d'air, il se dilate et se contracte radialement.qui est ensuite équipé d'un bras de protection sur le mandrin pour empêcher le relâchement de la bobine lors du défilement. Lorsque le déroulement de l'opération de décollage de la mandule en fonctionnement est terminé, tirer vers le bas l'arbre de l'épingle de positionnement et tourner la mandule de 180° manuellement.Maintenant, la nouvelle bobine est en position de travailLes cycles se répètent de cette façon.

2.Machine de coupe et de soudage

Machine de coupe et de soudageest utilisé pour couper les extrémités irrégulières des bandes, puis les relier par soudage.

3.Unité d'accumulation en spirale horizontale

Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, l'assemblage de l'accumulateur, l'unité de transport de matériaux, l'unité de contrôle électrique.

(1) dispositif de matériel de pressage et de transport: il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction en rotation de la vitesse de réduction, le rouleau de pressage et de transport,système d'air sous pression du rouleau de guidage, unité de vitesse inspectée; elle peut alimenter l'acier de bande à l'accumulateur et les temps moyens, elle transférera l'information de vitesse de transport au système de commande électrique,Quand nous demandons arrêt porter le matériel à cette unité, il arrête le roulement au moteur électrique et presse le roulement du matériau de transport par la pause, et peut également régler la vitesse pour transporter le moteur électrique et la vitesse du matériau de transport de l'unité.

(2) Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau à cercle intérieur, le rouleau à cercle extérieur et le rouleau à pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.

(3) Dispositif de matériau de démarrage: inclure cadre, rouleaux de direction de guidage, rouleaux de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique.

(4) Paramètres techniques:

style de travail: changement de cercle

Avantages:plus de stockage de matériaux, pas de frappe sur la surface en acier.

épaisseur de bobine en acier:0.7-1,5 mm

largeur: 50 à 140 mm

zone de stockage:30,0 m2

la vitesse de déplacement du matériau de transport:Vmax=240m/min

Forme de pincement:pneumatique 6Mpa

puissance du moteur électrique de la presse et de la charge: 11 kW

le moteur électrique du châssis de l'accumulateur: 15 kW

4.Moulin de formage et de dimensionnement

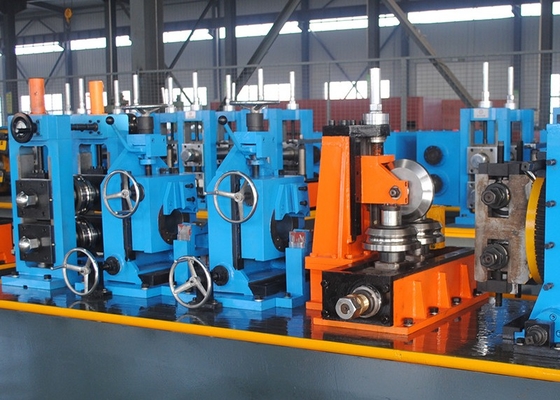

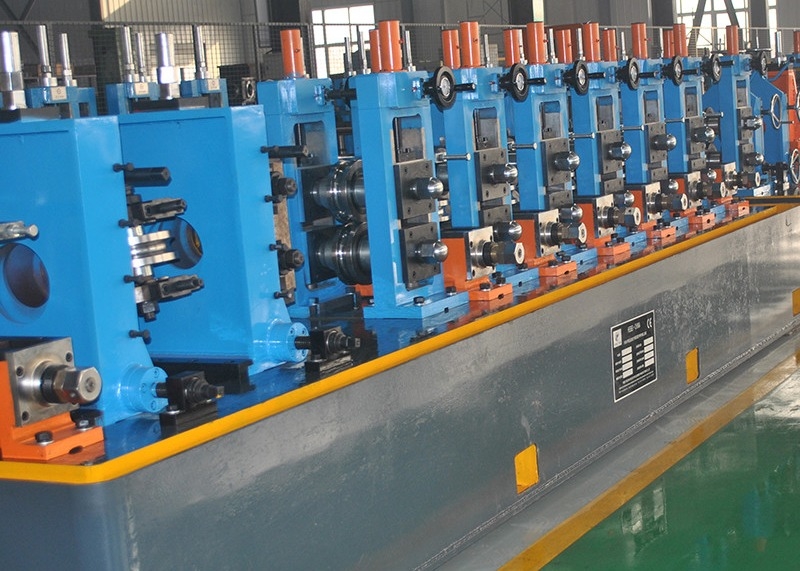

Le moulin de formage et de dimensionnement adopte le principe de formage de type rouleau et le soudage par induction à haute fréquence.La bande est alimentée dans la machine de formage par le dispositif d'alimentation dans le moulin et le rouleau de formage tourner en continu et pressez la bande dans la forme requiseEn raison de la peau et de l'effet apparenté, le courant à haute fréquence est concentré sur le joint de soudure qui est rapidement chauffé et atteint la température de soudage.La couture du tube est soudée sous la pression de rouleaux de compressionLe tube soudé fini de la taille requise peut être obtenu après refroidissement, dimensionnement et redressement primaire.

5.machines à découper des scies

La scie à découper est utilisée pour couper automatiquement le tuyau en longueur avec précision à condition que le tuyau soit continuellement livré à partir de l'usine à grande vitesse.

6.Table à rouleaux, banc et machine à emballer

Les tuyaux finis se déroulent le long de la table de roulement et sont automatiquement déplacés sur le banc.

La simple machine d'emballage contient un conteneur et un équipement d'alignement pneumatique.

Moteur de banc à rouleaux: 3 kW.

7.Le rouleau:

Le matériau: Cr12
