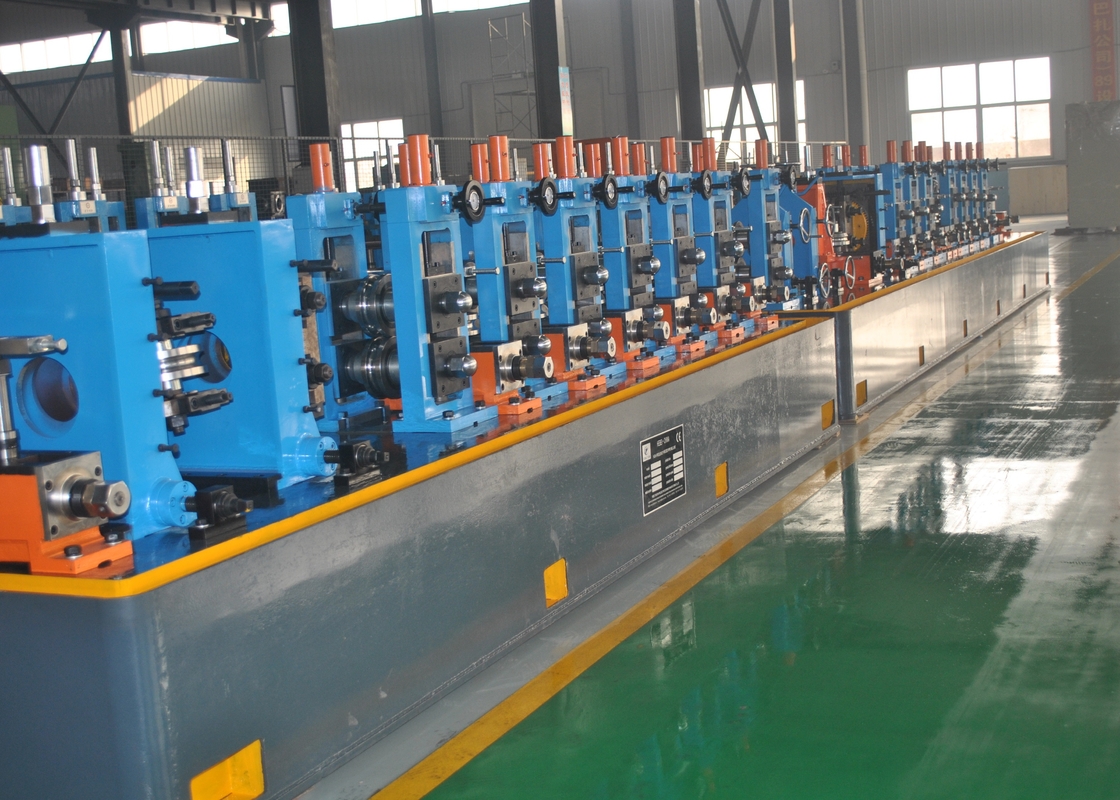

Usine de tubes soudés haute fréquence HG63x3.0mm pour tubes en acier

La ligne de production de tuyaux soudés droits à haute fréquence HG63x3 fabrique des tuyaux en acier soudés de Φ25mm-Φ63mm avec une épaisseur de paroi de 1,5mm-3 mm, capables de produire des tuyaux profilés de 20X20-50X50mm.Intégration de technologies de fabrication de tuyaux nationales et internationales de pointe, cette ligne de production innovante offre des solutions à la fois économiques et pratiques.

• Faites défiler
• Décapage
• Couper la tête, la queue
• Soudage à la tête-queue en acier à bande
• Accumulateur en spirale
• Formation
• Soudage par induction à haute fréquence
• Élimination de l'écorce extérieure
• Taille
• Coupe
• Vérification et collecte
• Poids
• Marquage
• Accéder à l'entrepôt

• Ensemble d'alimentation:Contrôle des limites supérieures et inférieures des bandes d'acier pour un bon fonctionnement
• Le niveauur passif à cinq rouleaux:Bandes d'acier à niveaux utilisant une structure de rouleaux supérieur 2/inférieur 3
• Le support de roulement horizontal:Composant clé pour la formation de billets de tuyauterie avec des arbres de Φ65 mm
• Le support de roulement vertical:Réglage à vis unique avec des arbres de Φ40 mm
• Le support de guidage de la couture de soudage:Contrôle de l'angle d'ouverture et de la direction de soudage (réglage de ± 20°)
• Résistance au rouleau de pressage:Extrudeuses de tuyauterie à fuseau avec des arbres de Φ45 mm
• Retirer le dispositif externe:Système à double coupe pour le rasage des coutures de soudure
• Refroidissement par eau:Combine aspersion et bain d'eau pour un redressement précis
• Dispositif de redressement rugueux:Deux ensembles de redressage à quatre rouleaux avec méthode à trois points

Montage de l'essieu cardan:Connecte la boîte de vitesses à un support de roulement horizontal avec fonction de protection contre la surcharge.

Boîte de vitesses de réduction:Réducteur d'engrenage à arc à vis secondaire avec matériau d'engrenage à flèche 20CrMnTi pour plus de durabilité.
