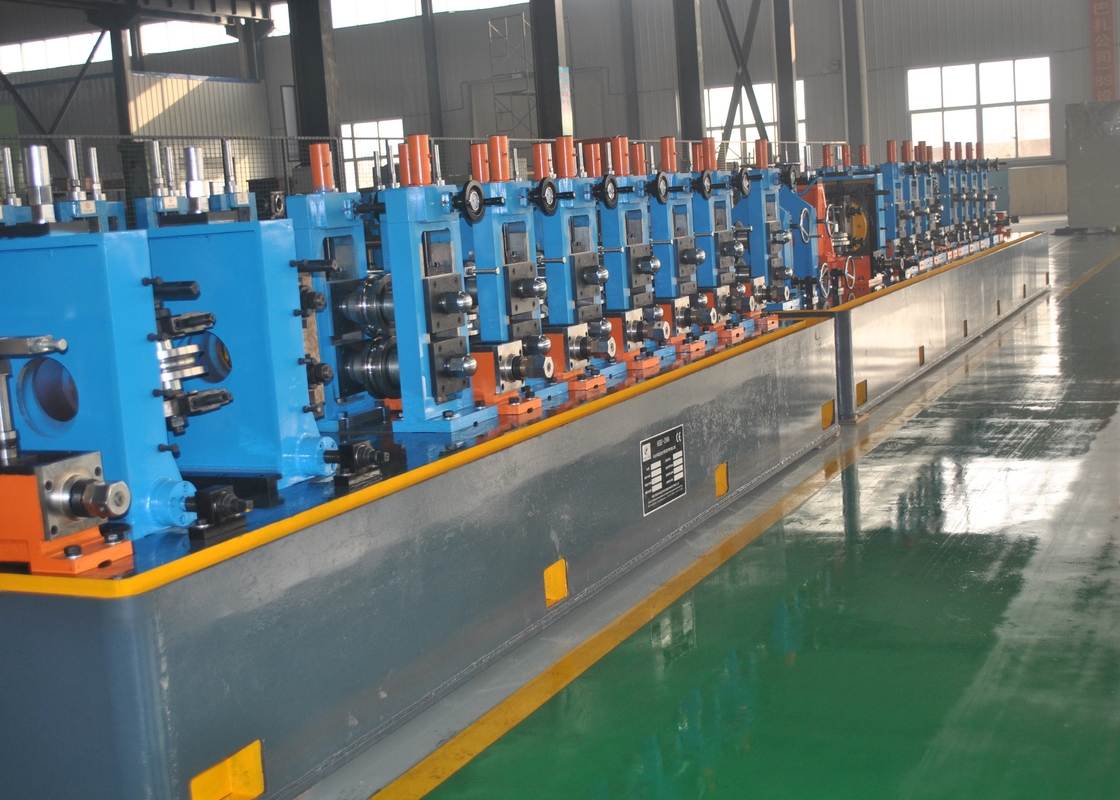

Moulin à tubes soudés à haute fréquence HG63x3.0mm Moulin à tubes soudés directement électrique

Je suis...Résumé

HG63x3 haute fréquence ligne de production de tuyaux soudés droits est utilisé pour fabriquer des tuyaux d'acier soudés de Φ25mm-Φ63mm avec 1,5mm-3,0mm d'épaisseur de paroi, peut produire des tuyaux profilés 20X20-50X50mm,épaisseur 1Après avoir absorbé la technologie avancée de fabrication de tuyaux à l'étranger et au pays,notre ligne de production innovante et chaque unité de la ligne de production est non seulement économique mais aussi pratique.

II. Le secteur privéLes produits de base Les conditions:

2.1Pièces en acier spécifications

2.2La bande acier

2.2.1 Largeur de bande d'acier: 80 mm-200 mm Épaisseur de bande d'acier: 1,5 mm-3,0 mm

2.2.2 Acier à faible teneur en carbone et acier allié à faible teneur en carbone: δb≤500Mpa σs≤235MPa

2.2.3 bobine de bande d'acier: diamètre intérieur: Φ550-610 mm (l'acheteur confirme définitivement)

2.2.4 Diamètre extérieur: 1000 mm-1800 mm (l'acheteur confirme finalement)

2.2.5 Poids des bandes d'acier: 3,5 tonnes maximum

2.3 Capacité électrique installée: environ 400 kW

2.4 Vitesse de formage: max. 90 m/min

P.S.: le diamètre maximal et l'épaisseur maximale ne correspondent pas à la vitesse maximale

2.5 Taille de l'ensemble de la ligne: environ 60x6m

III. Les États membresLe flux technique de la production ligne

Faire défiler vers le haut → Découler → Tête de coupe, queue → Bandes Soudage tête-queue en acier → Accumulateur en spirale

→ Forgeage → Soudage par induction à haute fréquence → Retrait de l'écorce extérieure → dimensionnement → découpe

→ vérification et collecte → pesage → marquage → accès à l'entrepôt

IV. - Je vous en prie.La composition de l'équipement et les principaux paramètres de la Unité:

• Doppler hydraulique- Le cône. Décapsuleur

L'appareil est équipé d'une prise hydraulique à double cône.Puis appuyez sur le rouleau de l' ouvre-bouteille se déplace vers le bas pour resserrer la bobine d'acierLorsque la tête de la bobine d'acier tourne vers la pellicule, elle la pellete et l'aplatit.

Diamètre intérieur de la bande d'acier:Φ 550-610 mm

Diamètre extérieur de la bande d'acier:Φ max=1800mm Largeur de bande d'acier: 80mm-200mm

Épaisseur de l'acier de bande: 1,5 mm à 3,0 mm

Le poids maximal de la bande d'acier: 3,5 tonnes

2.Cisaillement Soudeuse

Fonction:

Il est utilisé pour couper parallèlement la queue de la bande d'acier, qui vient d'entrer dans l'accumulateur, et la tête de la bande qui sort du découler, puis les souder ensemble.

Structure du bâtiment

Épaisseur de bande d'acier: 80 mm-200 mm Épaisseur de bande d'acier: 1,5 mm-3,0 mm Méthode de centralisation: manuelle

L'accumulateur en spirale est utilisé pour recevoir la bande d'acier de manière discontinue du découler et en même temps fournir la bande d'acier à l'unité de formage en continu.La capacité de réservation peut être contrôlée par parallèle en spiraleLa différence de circonférence du parallèle extérieur et du parallèle intérieur multipliée par le nombre de parallèles est la capacité de réservation.Il y a guide rouleau supportant le support et la zone de torsion devant l'accumulateur en spiraleLa bande d'acier est tournée de l'état horizontal à l'état vertical.Les rouleaux de retrait des véhicules peuvent modifier l'état de bande d'acier d'état horizontal à état verticalLe rouleau de retrait du véhicule est entraîné par une machine électrique, qui et l'unité d'entraînement de l'accumulateur sont contrôlés par une table d'opération.

Largeur en acier: 80 mm à 200 mm

Épaisseur de l'acier de bande: 1,5 mm à 3,0 mm

Longueur de stockage: 400 à 1000 mm

Vitesse maximale de sortie: égale à la vitesse de toute la ligne.

Style de travail: entrée extérieure et sortie intérieure

Le diamètre:4.2m

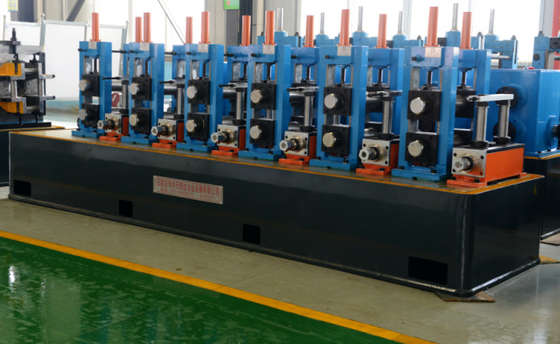

4.Moulin de formage et de dimensionnement

Formation Partie:

Pour les rouleaux horizontaux: 7 pour les rouleaux verticaux: 9

Partie de soudage:

Résistant à rouleaux de guidage; Résistant à rouleaux de compression; Résistant à grattage de soudure; Résistant de meulage; Refroidissement à l'eau

Section de taille:

Pour les rouleaux horizontaux: 5

Les Turcs La tête:2 ensembles (4 types de rouleaux)

Moteur DC principal:Section de formage: 75 kW 1 jeu;

Section de dimensionnement: 75 kW 1 ensemble

Le principal Réducteur:2 séries

Structure et performances principales de l'équipement

Ensemble d'alimentation

Principalement à la limite supérieure et inférieure de l'acier à bande, facile à dégager de la boucle en douceur dans la machine de formage, empêcher la bande de se balancer vers le haut et vers le bas.

Composé d'une paire de rouleaux et d'un support gauche et droit, le matériau du rouleau est Gr15, procédé d'éteinte à haute fréquence.Dureté d'éteinte HRC58-62,le support gauche et droit est la structure de soudage de plaque d'acier

Machine de levage passif à cinq rouleaux

Principalement pour niveler la bande d'acier, pour la bande dans la machine en douceur, empêcher la bande de balancer vers le haut et vers le bas

En utilisant la structure de type à deux rouleaux supérieurs et à trois rouleaux inférieurs, les deux rouleaux ci-dessus peuvent être ajustés seuls, respectivement pour contrôler le dégagement du rouleau supérieur et inférieur, assurer un effet de nivellement,le matériau du rouleau de nivellement est le Gr15, séchage à haute fréquence, dureté de séchage HRC58-62

Résistant à roulement horizontal

Le cadre de rouleau horizontal est le composant clé de l'usine de formage et de dimensionnement, par la bande dans le billet de tuyau et la garantie de la précision de taille du tube d'acier est faite par elle.Résistant à rouleaux horizontaux avec structure de portique, changement de rouleau de côté

Diamètre de l'arbre à rouleaux horizontaux est de F65 mm; le matériau est de 40Cr; éteinture à haute fréquence.

Le support de rouleau vertical est les composants clés de l'usine de formage et de dimensionnement, aide principale déformation du rouleau horizontal, empêcher le rebond de bande, absorber une partie du bord de l'attente d'étirement

Le support de roulement vertical adopte une opération d'ajustement à vis unique, sur le changement de rouleau

Le diamètre de l'arbre de roulement est de 40 mm, le matériau est de 40Cr, éteint à haute fréquence.

traitement de conditionnement après tournage brut, puis pour terminer le tournage, après avoir terminé le tournage, éteinte à haute fréquence, dureté d'éteinte HRC45-55, broyage après éteinte à haute fréquence,la rugosité de surface est inférieure à 0.8, le degré coaxial est inférieur à 0.02, le débit facial est inférieur à 0.02

Le support de guidage de la couture de soudage

Le support guide de couture de soudage contrôle principalement la taille de l'angle d'ouverture et la direction de la soudure, la soudure avec précision dans le rouleau d'extrusion, afin d'assurer la qualité de soudage,cadre à rouleaux de guidage peut être plus ou moins 20 degrés le long de la rotation de l'axe du tuyau, ajustez en haut et en bas, et autour.

Résistant à rouleaux de pressage

Le Squeeze Roll Stand est principalement destiné à l'extrusion de billets de tuyaux de chauffage à haute fréquence dans des tuyaux soudés, est une partie importante de la garantie de la qualité du soudage,la structure du châssis de rouleau d'extrusion est la même que celle du rouleau vertical

Le diamètre de l'arbre est de 45 mm; le matériau est de 40Cr; éteint à haute fréquence.

Traitement de conditionnement après tournage brut, puis tournage final, après tournage final, traitement d'extinction à haute fréquence, broyage après extinction à haute fréquence

Retirer le périphérique de détection externe

Il est utilisé pour raser la couture de soudage et enlever les taches externes. Il est composé de deux coupeurs pour une utilisation alternée.Les grattoirs peuvent être réglés et ont la fonction de levage rapide par camIl y a deux rouleaux de support sous le support du couteau, afin de supporter le dépassement de l'écrasement.

Refroidissement par eau

Il est utilisé pour refroidir la zone de soudage pour assurer que le tuyau d'acier soit redressé avec précision.

Dispositif de redressement rugueux

Un autre nom est la tête de Turks et indiqué à la dernière partie du broyeur de dimensionnement, il est utilisé pour redresser le tuyau grossièrement.Il est composé de deux ensembles de quatre rouleaux de redressement et la tête peut tourner et régler pour droite et gaucheIl utilise une voie à trois points pour un tuyau d'acier droit.
