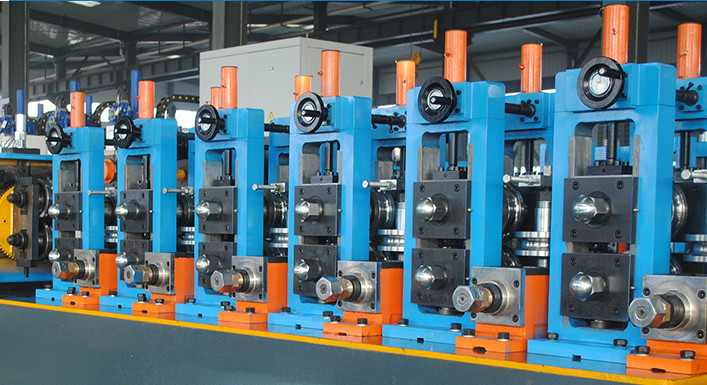

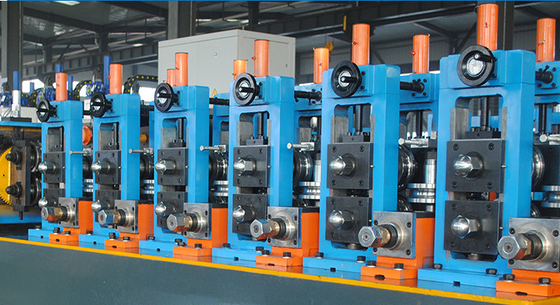

Moulin à tuyaux soudés à haute fréquence HG60x60x3

Image Grand : Moulin à tuyaux soudés à haute fréquence HG60x60x3

Détails sur le produit:

Lieu d'origine:	Hebei
Nom de marque:	TengTian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HGF60

Conditions de paiement et expédition:

Quantité de commande min:	1 ensemble
Prix:	Negotiate
Détails d'emballage:	Emballage imperméable et navigable d'exportation.
Délai de livraison:	60 jours de travail
Conditions de paiement:	L/C, T/T
Capacité d'approvisionnement:	50 ensembles/année

Contact

Description de produit détaillée

Nom du produit:	Moulin à tuyaux soudés à haute fréquence HG60x60x3	Épaisseur de la bobine:	1 à 3 mm
Largeur de la bobine:	80-240mm	Diamètre intérieur:	φ480 φ510 mm
Diamètre extérieur:	φ1000 φ1800 mm	Vitesse:	100m/min maximum
Garantie:	Un an	Matériel:	HRC à faible teneur en carbone
mots clés:	Usine de tubes soudés à haute fréquence
Mettre en évidence:	tuberie soudée à haute fréquence de 60x60mm , tuberie soudée à haute fréquence de 3mm , moulin de tube soudé à haute fréquence adapté aux besoins du client

Principaux paramètres et spécifications:

Matériel Les spécifications:

Conforme à la norme YB189-64
Matériel	Aciers à faible teneur en carbone et aciers à faible teneur en alliages
Propriétés mécaniques	Sb≤380Mpa,σs≤275MPa
largeur de bande	80 ̊240 mm
épaisseur de bande	1.0·3.0 mm
Identification des bobines	Φ508 mm
Surdose de bobines	φ1800 mm
Poids de la bobine	≤ 3T

Spécification des tuyaux soudés

Taille du tube carré	19.1 × 19.1 - 50,8 × 50,8 mm
Taille du tube rectangulaire	19.1 × 38.1-25.4 × 76.2 mm
épaisseur du tuyau	10,0 à 3,0 mm
Longueur du tuyau fini	6 à 12 m
Précision de la longueur de coupe	± 2 mm
Vitesse de formage	40 à 100 m/min

L'approvisionnement en électricité, eau et air

Le pouvoir	Volume de puissance de la ligne	Environ 450 kW
Le pouvoir	Source d'énergie	480 V/60 Hz/3 phases
Circulation de l'eau de refroidissement	Débit	20 T/h 30 T/h
Circulation de l'eau de refroidissement	Volume du groupe	30m³
Air comprimé	Débit	5 m³/min
Air comprimé	Pression	5 ‰ 11 kg/cm²

l'atelier exige:

6m de large, 70m de long, au moins 5m de haut des rails du plafond au sol.

III. Les États membresParamètres et spécifications de chaque machine:

(1) Décoiler à double cône

Le découler est de structure à double expansion et à cantilever, composé de deux parties principales: le corps principal et la base fixe.Le corps principal est équipé d'un système manuel pour satisfaire aux besoins d'expansion., contraction et freinage des mandrels

OD de la bobine	φ1800 mm
Identifiant de la bobine	Φ508 mm
Largeur de la bande	80 à 240 mm
Épaisseur de bande	10,0 à 3,0 mm
Poids de la bande	Max. 3,0 T
Type d'extension	manuel
Une pause	Conduite pneumatique

(2) Cisailleuse et soudeur automatiques

Le soudeur à cisaillement est une unité importante de l'équipement de la ligne du moulin à tuyaux, et principalement utilisé pour couper la tête d'acier de bande non normale ou le procès,et connecter ensuite la dernière bande d'acier avec la bande suivante pour assurer la poursuite du traitement.

Largeur de bande	80 à 240 mm
Épaisseur de soudage	10,0 à 3,0 mm
Type de coupe	hydraulique
Mode de soudage	Automatique
Pression pneumatique	0.5 MPa
Cycle de travail	Max.300 secondes

Accumulateur en spirale

Cette machine est utilisée entre la machine de soudage à cisaillement et la machine principale (machine de dimensionnement de forme).La production continue de la machine principale (machine de formage de taille) est assurée dans un délai et suffisamment de bande d'acier est stockée.
Cette machine est principalement composée d'un rouleau de guidage d'alimentation, d'un dispositif d'alimentation de pinceau, d'un ensemble de corps de boucle, d'un dispositif de décharge et d'un dispositif de commande électrique.
dispositif d'alimentation: composé principalement d'un châssis, d'un moteur, d'un frein, d'un arbre d'entraînement universel d'un réducteur, d'un rouleau de pincement et d'un système pneumatique de rouleau de guidage.Lorsque l'alimentation doit cesserIl peut arrêter la rotation du moteur et du rouleau d'alimentation de la pince, et la vitesse de rotation et la vitesse d'alimentation du moteur électrique peuvent être réglées par le dispositif de commande électrique.
Assemblage du corps de la boucle: Il est principalement composé de moteur, de base de machine, de rouleau de circonférence interne, de rouleau de décharge central, de rouleau d'anneau externe et de rouleau à pression, etc.Il peut stocker la bande d'acier envoyé par le dispositif d'alimentation de clip et peut être du centre Le rouleau de décharge est retiré.
Dispositif de décharge: il est constitué d'un support, d'un groupe de rouleaux de guidage, d'un rouleau de sortie supérieur et inférieur et d'un dispositif de mesure de vitesse.Il peut introduire horizontalement la courroie d'acier stockée dans le corps de la boucle dans l'unité de formage et faire le dispositif.

Épaisseur	10,0 à 3,0 mm	Largeur	80 à 240 mm
Avantages	Matériau de stockage plus Aucune grève pour dépouiller la surface d'acier	Vitesse d'alimentation	Maximum de 200 m/min
Puissance du moteur de transport	AC 15 kW	Puissance du moteur de l'accumulateur	C.A. 15 kW
Diamètre de stockage	4.2 mètres

Machine de formage et de dimensionnement

Partie 1.Pièces de forme

La bande d'acier entre dans le support de formage puis dans la pièce de formage en une forme ronde.

Caractéristique	Roule horizontalement vers le haut et vers le bas régler la façon, l'engrenage de vers régler,et peut régler séparément
	l'arbre inférieur du rouleau de nivellement est actif
	côté fixe de l'arbre de nivellement avec plaquette de compensation
Paramètres techniques	Quantité de supports horizontaux	6
	Diamètre horizontal de l'arbre	65 mm
	Matériau de l'arbre horizontal	42 Crmov
	vitesse de formation	40 à 100 m/min
	moteur	DC90Kw
	matériau de support de nivellement	soudage de plaques d'acier
	quantité de support vertical	2
	diamètre vertical de l'arbre	35 mm
	matériau de l'arbre vertical	40Cr
	Résistant universel	3

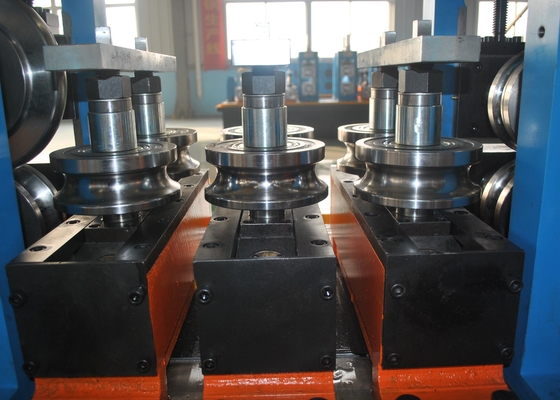

Partie 2.Guide de couture de soudage et support de rouleau de pressage,coupeuse à perles de soudage

Le rouleau de serrage consiste à serrer le bord du tube qui a été chauffé à la température de soudage, en serrant des rouleaux donnant une certaine pression pour atteindre le but de soudage.

Le coupe-perles de soudage est utilisé pour décaper la couture de soudage et éliminer les taches externes. Il est composé de deux coupeurs pour une utilisation alternée.Les grattoirs peuvent être réglés et ont la fonction de levage rapide par camIl y a deux rouleaux de support sous le support du couteau, afin de supporter le dépassement de l'écrasement, et après le coupe-perles avec un support horizontal pour le polissage.

Couteau à la ferraille	2 séries
Structure du support de rouleau de pressage	5 rouleaux de pressage
diamètre de l'arbre du rouleau de compression	50 mm
diamètre de l'arbre du rouleau de compression	40Cr

Partie 3.Unité de refroidissement à l'eau: matériau: soudage de plaques d'acier

PARTIE 4. partie de dimensionnement

Le tuyau rond après dimensionnement de la partie dans le diamètre et la forme requises

Paramètres techniques

Quantité de support universel	4
Diamètre horizontal de l'arbre	65 mm
Matériau de l'arbre horizontal	42 Crmov
moteur	Moteur à courant continu de 90 kW
matériau de support de nivellement	soudage de plaques d'acier
matériau de l'arbre vertical	40Cr
Tête de dinde	2 séries

PARTIE 5. boîte de vitesses

Quantité de boîtes à engrenages	13
Matériau de la boîte à engrenages	soudage de plaques d'acier
Matériau des engins	20CrMnTi
Dureté des engrenages	HRC 58 à 62
Matériau de l'arbre d'engrenage	40 Cr
Dureté de l'arbre d'engrenage	HRC40 à 45
Quantité de boîtes réductrices	2

(5) froid Façade

La scie à froid utilisée pour couper avec précision toutes sortes de tubes de cadre automatiquement.cette unité a le bon avantage de dimension précisément, et la machine de transfert le meilleur avantage, donc la capacité rapide et le traitement précis, sans Burr est cet avantage de l'unité.
Taille du tuyau carré	20x20-60x60 mm
Taille du tuyau rectangulaire:	20x25-40x80 mm
Matériel	Je ne sais pas.
Vitesse	Max. 100 m/min
Longueur de coupe	6 à 12 m
Précision	± 3 mm
Moteur d'entraînement	Servo moteur de 15 kW (Yaskawa Japon)
Moteur d'alimentation	4Servo moteur de 4 kW (Yaskawa Japon)
Moteur de coupe	Moteur à fréquence variable de 11 kW.
