Composants et spécifications de la machine
1. Dérouleur à double cône
Le dérouleur est de la structure à double expansion et à mandrins en porte-à-faux. Il comprend deux parties principales : le corps principal et la base fixe. Le corps principal est équipé d'un système manuel pour répondre aux besoins d'expansion, de contraction et de freinage des mandrins.
| Spécification |
Valeur |
| DE de la bobine |
φ1800mm |
| DI de la bobine |
Φ508mm |
| Largeur de la bande |
80-240mm |
| Épaisseur de la bande |
1.0-3.0mm |
| Poids de la bande |
Max3.0T |
| Type d'expansion |
manuel |
| Frein |
Entraînement pneumatique |
2. Cisaille et soudeuse automatiques
La cisaille soudeuse est une unité importante pour l'équipement de la ligne de fabrication de tubes, et est principalement utilisée pour couper la tête ou l'essai de la bande d'acier non normale, puis connecter l'essai de la dernière bande d'acier avec la tête suivante afin d'assurer la poursuite du traitement.
| Spécification |
Valeur |
| Largeur de la bande |
80-240mm |
| Épaisseur de soudure |
1.0-3.0mm |
| Type de coupe |
hydraulique |
| Mode de soudure |
Automatique |
| Pression pneumatique |
0.5MPa |
| Cycle de travail |
Max.300 secondes |
3. Accumulateur en spirale
Cette machine est utilisée entre la machine de soudage par cisaillement et la machine principale (machine de calibrage de formage). Sa fonction est de vider la bande précédente, et la bande suivante est préparée à partir de la production continue de la machine principale (machine de calibrage de formage) est assurée dans un certain temps et suffisamment de bande d'acier est stockée.
Cette machine est principalement composée d'un bâti de rouleau de guidage d'alimentation, d'un dispositif d'alimentation à pince, d'un ensemble de corps de boucleur, d'un dispositif de décharge et d'un dispositif de commande électrique.
| Spécification |
Valeur |
| Épaisseur |
1.0-3.0mm |
| Largeur |
80-240mm |
| Avantage |
Stockage de matériau plus important Pas de choc à la surface de la bande d'acier |
| Vitesse d'alimentation |
Max200m/min |
| Puissance du moteur de transport |
CA 15 KW |
| Puissance du moteur de l'accumulateur |
CA 15KW |
| Diamètre de stockage |
4,2 mètres |

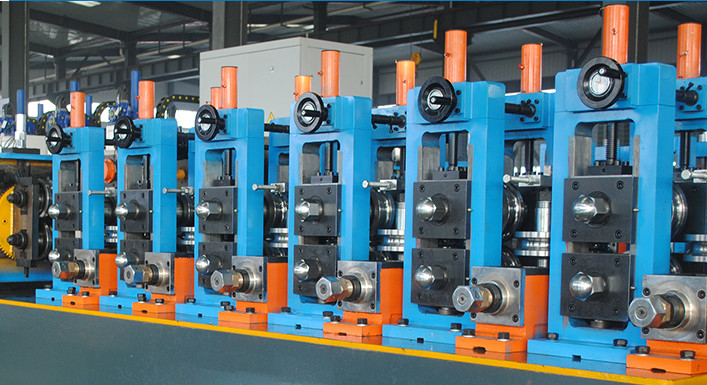

4. Machine de formage et de calibrage
PARTIE 1 : Partie formage
La bande d'acier entre dans le support de formage puis dans la partie formage en forme ronde.
| Fonction |
Description |
| Réglage du rouleau horizontal |
Réglage de haut en bas, réglage de la vis sans fin, et peut régler séparément |
| Rouleau de nivellement |
L'arbre inférieur est actif, fixer le côté avec un tampon de compensation |
| Paramètre technique |
Valeur |
| Quantité de support horizontal |
6 |
| Diamètre de l'arbre horizontal |
65mm |
| Matériau de l'arbre horizontal |
42Crmov |
| Vitesse de formage |
40-100m/min |
| Moteur |
CC90Kw |
| Matériau du support de nivellement |
Soudure de tôle d'acier |
| Quantité de support vertical |
2 |
| Diamètre de l'arbre vertical |
35mm |
| Matériau de l'arbre vertical |
40Cr |
| Support universel |
3 |
PARTIE 2 : Guide de soudure et support de rouleau de serrage, coupe-cordon de soudure
Le rouleau de serrage sert à serrer le bord du tube qui a été chauffé à la température de soudure, en serrant les rouleaux en donnant une certaine pression pour atteindre l'objectif de soudure. Le coupe-cordon de soudure est utilisé pour gratter le cordon de soudure et enlever les bavures externes. Il est composé de deux couteaux à utiliser alternativement. Si l'un est endommagé, l'autre prendra la place pour gratter. Les racleurs peuvent être ajustés et ont la fonction de levage rapide par came. Il y a deux rouleaux de support sous le porte-couteau, afin de supporter le découvert de grattage. et après le coupe-cordon avec un support horizontal pour le polissage.
| Composant |
Spécification |
| Couteau à gratter |
2 ensembles |
| Structure du support de rouleau de serrage |
Serrage à 5 rouleaux |
| Diamètre de l'arbre du rouleau de serrage |
50mm |
| Matériau de l'arbre du rouleau de serrage |
40Cr |
PARTIE 3 : Unité de refroidissement à l'eau
Matériau : soudure de tôle d'acier
PARTIE 4 : Partie calibrage
Le tube rond après la partie calibrage dans le diamètre et la forme requis
| Paramètre technique |
Valeur |
| Quantité de support universel |
4 |
| Diamètre de l'arbre horizontal |
65mm |
| Matériau de l'arbre horizontal |
42Crmov |
| Moteur |
Moteur CC 90Kw |
| Matériau du support de nivellement |
Soudure de tôle d'acier |
| Matériau de l'arbre vertical |
40Cr |
| Tête de dinde |
2 ensembles |
PARTIE 5 : Boîte de vitesses
| Composant |
Spécification |
| Quantité de boîte de vitesses |
13 |
| Matériau du corps de la boîte de vitesses |
Soudure de tôle d'acier |
| Matériau de l'engrenage |
20CrMnTi |
| Dureté de l'engrenage |
HRC 58-62 |
| Matériau de l'arbre d'engrenage |
40 Cr |
| Dureté de l'arbre d'engrenage |
HRC40-45 |
| Quantité de boîte de réduction |
2 |
5. Scie à froid
La scie à froid est utilisée pour couper avec précision toutes sortes de tubes de cadre automatiquement. En ce qui concerne l'utilisation d'un système de contrôle STD et d'un système mécanique de haute précision, cette unité présente l'avantage d'une dimension précise, et le meilleur avantage du transfert mécanique, de sorte que la capacité rapide et le traitement précis, sans bavure est l'avantage de cette unité.
| Spécification |
Valeur |
| Taille du tube carré |
20x20-60x60mm |
| Taille du tube rectangulaire |
20x25-40x80mm |
| Matériau |
Q235 |
| Vitesse |
Max. 100m/min |
| Longueur de coupe |
6-12m |
| Précision |
±3mm |
| Moteur d'entraînement |
Moteur servo 15kw (yaskawa Japon) |
| Moteur d'alimentation |
Moteur servo 4,4kw (yaskawa Japon) |
| Moteur de coupe |
Moteur à fréquence variable 11KW |
6. Soudeuse haute fréquence 200 Kw
- Type de refroidissement eau-eau
- Modèle tout-en-un
- Type de mise en parallèle
