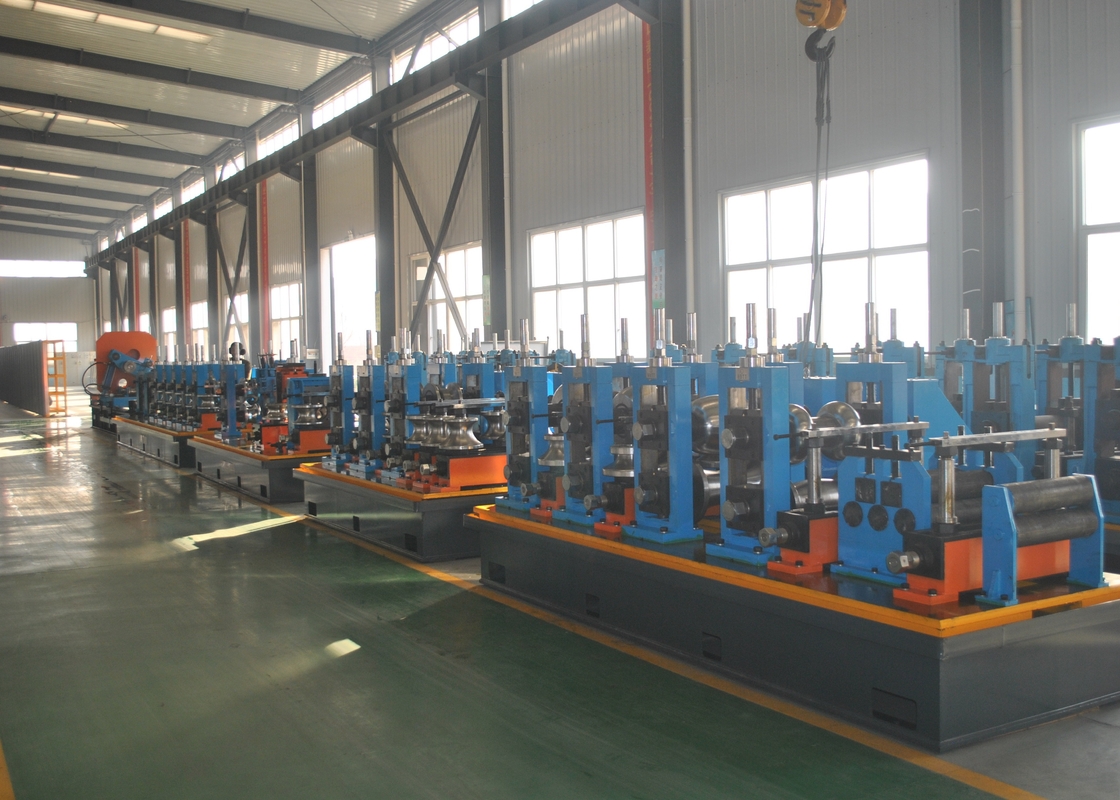

HG48 ERW Pipe Mill Line est conçue pour produire des tuyaux soudés de F21.3~48 mm de diamètre et de 1,2~3.5 mm d'épaisseur de paroi.la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
DLes résultats de l'enquête:
● Améliorer les performances opérationnelles et de production;
● Améliorer l'environnement et la sécurité des opérations;
● Améliorer la stabilité du produit;
● Améliorer la productivité des produits;
● Réduisez les coûts de roulement.
Selon la ligne directrice de conception visant à améliorer le caractère et l'environnement d'exploitation et le caractère de sécurité et de production, réduire le coût du rouleau pour garantir une efficacité élevée,La ligne de production HG48 adopte le style de trou à double rayon de conception.
- Spécifications du matériau:
Conforme à la norme YB189-64
(1)Matériel: acier à faible teneur en carbone et acier de construction à faible teneur en alliages
(2) Propriétés mécaniques: σb ≤ 520 MPa,σs ≤ 340 MPa
(3) Largeur de bande: 66 ̊151 mm
(4)Épaisseur de bande:1.2·3.5 mm
(5) Bobine de bande d'acier:Diamètre intérieur des bobines:φ480φ520mm
Diamètre extérieur des bobines:φ1000 φ1800 mm
(6)Poids de la bobine: ≤ 2,0 tonnes
- Principales spécifications des produits pour tuyaux de soudage:
(1)Diamètre du tuyau rond: φ21,3 φ48 mm
2) Épaisseur de paroi des tuyaux:1.2·3.5 mm
(3) Longueur de coupe fixe: 8 à 12 m
(4)Précision de coupe des tuyaux: 0 ‰ 3 mm
20 ‰ 100 m/min
- L'alimentation électrique, en eau et en air:
(1)Puissance:
Volume de puissance de la ligne environ 500 kW
Source d'alimentation 380V/50Hz/3phases
(2)Eau de refroidissement en circulation:
Débit: 30 T/h 40 T/h
Volume de la piscine: 40 m3
(3)Air comprimé
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
7 m de largeur, 100 m de longueur, au moins 5 m de hauteur des rails du plafond au sol.
Le découler est de structure à double expansion et à cantilever, composé de deux parties principales: le corps principal et la base fixe.La carrosserie principale est équipée d'un système pneumatique pour satisfaire les besoins d'expansion., la contraction et le freinage des mandrels.
| OD de la bobine |
Φ1000 à 1800 mm |
| Identifiant de la bobine |
Φ480 à 520 mm |
| Épaisseur de bande |
1.2-3.5 mm |
| Largeur de la bande |
66 à 151 mm |
| Poids de la bande unique |
Max2.0T |
| Type d'extension |
élargissement hydraulique |
| Une pause |
Conduite pneumatique |
- Uneciseaux et soudeurs utramatiques
Utilisé pour couper la partie irrégulière de la tête et de la queue du ruban adhésif, et aligner la queue du ruban adhésif de la bobine précédente avec la tête du ruban adhésif de la bobine suivante, et les souder ensemble pour alimenter continuellement la boucle.
Forme structurelle: lit de soudage par cisaillement, dispositif d'alimentation par pincement, dispositif de double centralisation, système de cisaillement par cisaillement double, système de plaque de cisaillement, système de conduite de la plaque de fond de soudage, etc.
| Largeur de bande |
66 à 151 mm |
| Épaisseur de soudage |
1.2-3.5 mm |
| Type de coupe |
Des appareils hydrauliques |
| Mode de soudage |
Automatique |
| Pression hydraulique |
8 à 10 MPa |
| Cycle de travail |
Max.180 secondes |
Cette machine est entre le soudeur à cisaillement et l'hôte (moule de dimensionnement de la forme), utilisée pour une fois qu'un rouleau de bande d'acier est épuisé, avant le prochain rouleau de bande préparé à partir du défilement,temps de cisaillement et de soudage à l'arrière pour s'assurer que l'hôte (usine de formage) produit en continu et stocke suffisamment de bandes d'acier.
Cette unité est principalement comprise dans le dispositif de pressage et de transport de matériaux, assemblage d'accumulateur, unité de transport de matériaux, unité de commande électrique:
(1) dispositif de matériel de pressage et de transport:Il comprend principalement le châssis, le moteur électrique, l'unité de freinage, l'essieu de puissance de transfert de direction en rotation de la vitesse de réduction, le rouleau de pressage et de transport,système d'air sous pression du rouleau de guidage, unité de vitesse inspectée; elle peut alimenter l'acier de bande à l'accumulateur et les temps moyens, elle transférera l'information de vitesse de transport au système de commande électrique,Quand nous demandons arrêt porter le matériel à cette unité, il arrête le roulement au moteur électrique et presse et porte le roulement du matériau par la pause, et peut également ajuster la vitesse pour transporter le moteur électrique et l'unité de transport de la vitesse du matériau.
(2) Ensemble de cadre de l'accumulateur: comprend le moteur électrique, le cadre, le rouleau à cercle intérieur, le rouleau à cercle extérieur et le rouleau à pression.Il peut être utilisé pour stocker la bande d'acier de l'unité de pressage et de transport et il pourrait être tiré du rouleau de matériau d'envoi du centre.
(3) Dispositif de matériau de démarrage: inclure cadre, rouleaux de direction de guidage, rouleaux de guidage de haute ou basse position.Il peut transporter la bande d'acier pour façonner le système et envoyer l'information de vitesse de transport du matériau au dispositif de commande électrique.
(4) spécification:
| style de travail |
changement de cercle |
| vitesse de déplacement du matériau transporté |
Vmax = 200 m/min |
| avantage |
Plus de matériel, pas de grève. |
| Forme de pincement |
Pneumatique, 6Mpa |
| épaisseur de la bobine en acier |
1.2-3.5 mm |
| largeur |
66 à 151 mm |
| puissance du moteur électrique de la presse et de la charge |
11 kW |
| le moteur électrique du cadre de l'accumulateur |
18.5 kW |

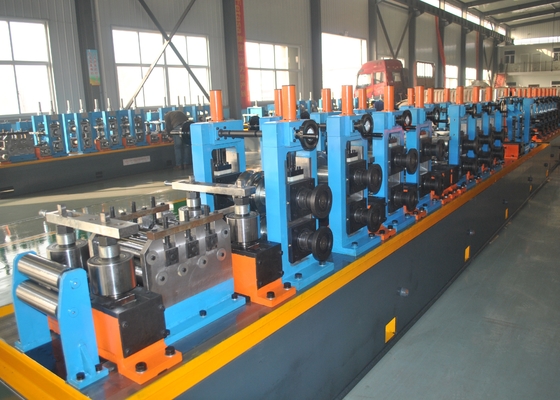

- Formage et dimensionnement
L'unité de formage et de dimensionnement est l'équipement essentiel de la ligne de fabrication de tuyaux.qui est de transporter une bande d'acier à cette unité et laissez-le passer le rouleau cadre à cadre tube brut, puis prendre le fluide électrique ensemble sur la surface de soudage du tube de façon à traiter la température du tube plus élevée pour convenir au soudage par le soudage du rouleau de pressage, puis après refroidissement,la formation de dimensionnement et l'aplatissement du produit quelle est votre demande tube.
| Je forme une surdose de tuyau. |
Ronde: Φ21,3-48 mm |
| Formation de l'épaisseur des parois des tuyaux |
1.2-3.5 mm |
| Vitesse de formage |
Max.100 m/min |
| Nombre de supports de formage, horizontaux |
7 |
| Nombre de supports, verticalement |
10 |
| Le support de roulement du guide |
1 |
| Résistant à rouleaux de pressage |
1 |
| Résistant à rouleaux de meulage |
1 |
| Coupeuse à gratter |
2 séries |
| Nombre de supports de dimensionnement, horizontaux |
5 |
| Nombre de supports de dimensionnement, verticaux |
5 |
| La tête de Turks |
2 ensembles à tête unique |
| Diagramme d'arbre et matériau du support de roulement horizontal |
Φ70 mm, matériau 40Cr |
| Diagramme de l'arbre et matériau du support de roulement vertical |
Φ40 mm, matériau 40Cr |
La scie de coupe à froid permet de couper des tubes à des vitesses allant jusqu'à 100 m/min. Un système de commande automatique permet d'optimiser le positionnement de la lame en fonction du diamètre et de l'épaisseur du tube.réglage de la vitesse d'alimentation et de rotation des lames. ce système est capable d'augmenter la qualité de la surface de coupe. aucun abrasion dans le processus de travail en éliminant le dégagement mécanique, réduire l'influence de la lame de scie de coupe à froid,coupe de scie, réduire les coûts de production. améliorer la durée de vie de la machine.
▲ Tubes de scie automatiques en ligne/hors ligne et haute production
▲ Lames à pointe en acier ou en carbure à grande vitesse
▲ Pratiquement adapté à une variété de profils de tubes
▲ Retirer les déchiffrures ou les débroussailles secondaires
▲ Aciers au carbone, aciers inoxydables, HSLA
▲ Coupe à grande vitesse et haute précision.
▲ Excellent tranchant, pas d'écailles et économie de coûts
Plage de longueur de coupe: 8 ~ 12m
Précision de la longueur de coupe: ± 1,5 mm (fluctuation de la vitesse de la ligne ne dépassant pas 2%)
Direction d'alimentation: selon les exigences du client
Type de coupe: lame à double scie, coupe de fraisage
Vitesse de traçage: identique à celle du moulin à tubes (20-100 m/min)
Fonction de l'équipement: automatique, manuel, Il a la fonction de couper courte règle
Type de commande: position du servo CA
MParamètres de l' achine:
a) Moteur d'entraînement: servo-moteur de 18,5 kW
b) Moteur de coupe: 15 kW de fréquence variable
c) Moteur d'alimentation: servo moteur 4 kW
d) Type de pince: hydraulique
e) pinceau: 2 ensembles (dessin d'approvisionnement de taille différente pour chaque modèle, réalisé par l'entreprise)
- Rouleau de transit + support de déchargement
Les tuyaux terminés se déplacent le long du rouleau Transit et sont automatiquement déplacés sur le banc.
Moteur: 3 kW x2
Longueur: 24 m
- Machines d'essai hydraulique
Pour les véhicules à moteur à combustionMachine d'essai hydraulique à quatre stations
Paramètre technique:
1- Longueur du tuyau d'acier d'essai: 8 à 12 mètres
2Matériau des tubes d'acier d'essai: acier à faible et moyen taux de carbone
3Pression d'essai maximale du tuyau en acier: 10 MPa (100 bar)
4Temps d'arrêt (réglable): 3 ̊5 sec.
5Nombre de racines par test (quatre stations): 4 racines
6- Médium d'essai sous pression: émulsion/eau
7- Méthode de remplissage de l'eau à basse pression: eau préremplie (pompe à basse pression, réservoir d'eau et accessoires)
8. Méthode de pressurisation: cylindre de pressurisation
9Capacité installée de l'équipement: ≈ 90 kW
10Efficacité (pression de maintien 5S): le taux de production maximal est de 12 pièces/minute (1 1/2" de tuyau), mais la pression d'alimentation en air du compresseur d'air à l'équipement ne doit pas être inférieure à 0,6 MPa;
Processus de travail:
tuyauterie supérieure → aligner → transporter la chaîne jusqu'au centre de pression de l'eau → pincer → tête d'essai à extrémité fixe et mobile s'étend pour sceller les deux extrémités du tuyau en acier → eau à basse pression se remplit d'eau, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Machines à palletiser automatiquement
Cette machine est utilisée pour recueillir, empiler des tuyaux en acier en 6 ou 4 angles, et les regrouper automatiquement.éliminer le bruit et les coups de choc des tuyaux en acierNotre ligne d'emballage peut améliorer la qualité de vos tuyaux et l'efficacité de la production, réduire les coûts, ainsi que d'éliminer les risques potentiels de sécurité.
Matériau: Cr12
Dureté du rouleau: HRC58-62
Profondeur de durcissement à l'extinction: ≥ 10 mm
Roughness de la surface: Ra≤0,8um
- Soudeuse à haute fréquence de 200 kW
· Puissance nominale de sortie: 200 kW
· Voltage nominal en courant continu: UdN=235V
• courant continu nominal: 1000 A
· Fréquence de sortie: f=350~420kHz
· Efficacité totale: η> 85%
· Forme de résonance: résonance composée
· Forme de sortie du réservoir: pas de sortie du transformateur de soudage.
· Coefficient de déclenchement: < 1%
· Mode de soudage: soudage par induction
· Capacité de distribution d'électricité: 307 KVA
· Voltage d'entrée: système de câbles à trois phases 380V/50Hz, 3 phases 4
