Ligne de production de tubes ERW 3,5 mm pour tubes soudés à haute fréquence

Name: Ligne de production de tubes ERW 3,5 mm pour tubes soudés à haute fréquence
Brand: Hebei Tengtian Welded Pipe Equipment Manufacturing Co.,Ltd.
SKU: HG48
Price: 50,000.00 USD
Availability: InStock

Détails du produit:

Lieu d'origine:	Hebei
Nom de marque:	Tengtian
Certification:	CE, ISO9001, BV
Numéro de modèle:	HG48

Des informations détaillées

Lieu d'origine:

Hebei

Nom de marque:

Tengtian

Certification:

CE, ISO9001, BV

Numéro de modèle:

HG48

Product name:

High Frequency Welded Pipe Mill Erw Pipe High Speed Tube Mill 3.5mm

Tensile strength of raw material:

σb≤500 Mpa

Thickness:

1.5-3.5mm

Max. Production Speed:

20～100m/min

Fixed Cutting length:

8-12m

pipe size range:

Ф21.3～48mm

Warranty:

One year

Welding Type:

High Frequency Welding

Keywords:

High Frequency Welded Pipe Mill

Mettre en évidence:

High Light

Mettre en évidence:

le lsaw sifflent le moulin de tube à grande vitesse

moulin de tube à grande vitesse de 3.5mm

tuberie soudée à haute fréquence d'erw

Informations commerciales

Quantité de commande min:

1 ensemble

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

60 jours de travail

Conditions de paiement:

L/C, T/T

Capacité d'approvisionnement:

50 ensembles/année

Description du produit

Tuyau ERW à haute vitesse de 3,5 mm de tube soudé de haute fréquence

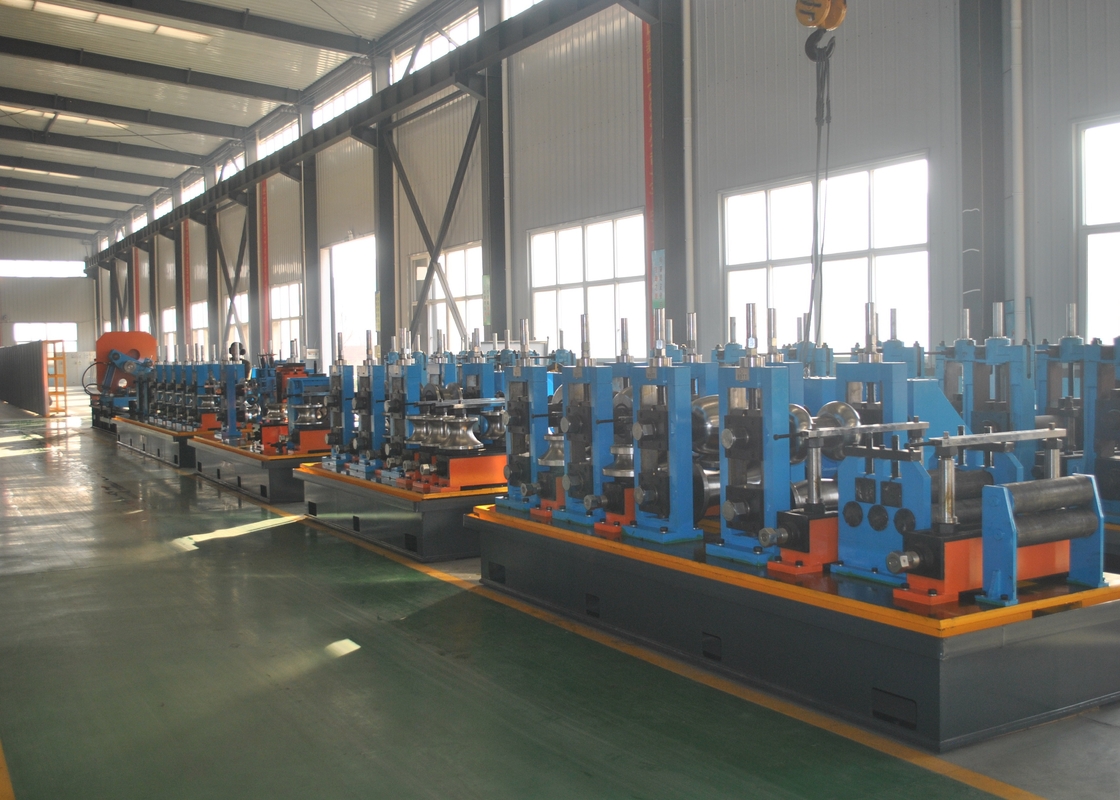

La ligne de moulin à tuyaux HG48 ERW est conçue pour produire des tuyaux soudés de haute qualité avec des diamètres allant de ф21,3 ～ 48 mm et des épaisseurs de paroi de 1,2 ～ 3,5 mm. Doté de la conception avancée des passes de rouleau, cette ligne de production offre une qualité d'usinage et un assemblage de précision exceptionnelles.

Spécifications clés

Attribut	Valeur
Résistance à la traction des matières premières	σb≤500 MPa
Gamme d'épaisseur	1,5-3,5 mm
Vitesse de production maximale	20 ～ 100m / min
Longueur de coupe fixe	8-12m
Gamme de taille de tuyau	Ф21.3 ～ 48 mm
Garantie	D'un an
Type de soudage	Soudage à haute fréquence

Caractéristiques de conception

Amélioration des performances opérationnelles et de production
Amélioration de l'environnement opérationnel et de la sécurité
Stabilité et productivité des produits supérieurs
Réduction des coûts de rouleau
Conception de style trou à double rayon pour une grande efficacité

Spécifications techniques

Spécifications de matériau

Matériau: acier à faible teneur en carbone et acier de construction à faible alliage
Propriétés mécaniques: σb≤520MPa, σS≤340MPA
Largeur de bande: 66 ～ 151 mm
Épaisseur de bande: 1,2 ～ 3,5 mm
Diamètre intérieur de la bobine en acier: φ480 ～ φ520 mm
Diamètre extérieur de la bobine en acier: φ1000 ～ φ1800 mm
Poids maximal de la bobine: ≤2,0t

Spécifications de tuyaux soudés

Diamètre rond du tuyau: φ21.3 ～ φ48 mm
Épaisseur de paroi: 1,2 ～ 3,5 mm
Longueur de coupe fixe: 8 ～ 12m
Précision de coupe de tuyau: 0 ～ 3 mm

Exigences d'électricité et d'utilité

PUISSANCE: 380 V / 50Hz / 3phases, env. 500 kW
Eau de refroidissement de circulation: 30t / h ～ 40 t / h, 40m³ Volume de piscine
Air comprimé: 5m³ / min à 5 ～ 7 kg / cm² de pression

Exigences d'atelier

Dimensions minimales: 7 m de large × 100 m de long × 5 m de hauteur de plafond (des rails à la terre).

Composants clés

Dégraissant

Double extension et conception de mandrins en porte-à-faux
Système pneumatique pour l'expansion, les contrats et le freinage
Bobine OD: φ1000-1800 mm
ID de bobine: φ480-520 mm
Expansion hydraulique avec frein à conduite pneumatique

Cisaillement automatique et soudeur

Système de coupe hydraulique
Mode de soudage automatique
Cycle de travail: maximum 180 secondes
Pression hydraulique: 8-10MPA

Accumulateur en spirale (4m)

Style de travail: changer de cercle
Vitesse de transport maximale du matériau: 200 m / min
Forme de pincement pneumatique à 6MPA
Motor de presse et de transport: 11kw
Motor de cadre d'accumulateur: 18,5 kW

Formation et dimensionnement

7 supports de formation horizontale
10 supports de formation verticale
5 supports de dimensionnement horizontal
5 supports de dimensionnement vertical
2 ensembles de tête de Turcs avec une seule tête
Vitesse de formation maximale: 100m / min

Scie froide

Plage de longueurs de coupe: 8 ~ 12 mètres
Coupe de coupe: ± 1,5 mm
Coupure de la lame à double scie
Motor de service de service 18,5 kW
Moteur de coupe à fréquence variable de 15 kW

Soudeur de haute fréquence de 200 kW

Alimentation de sortie nominale: 200KW
Fréquence de sortie: 350 ~ 420 kHz
Efficacité totale:> 85%
Mode de soudage à induction
Capacité de distribution de puissance: 307kva
