La ligne HG219 de production de tuyaux soudés à haute fréquence est conçue pour produire des tuyaux ronds (Diaφ114-219 mm, épaisseur 3-9 mm).la chaîne de production peut fabriquer des tuyaux en acier soudés avec une usinage de bonne qualité et un assemblage de haute précision.
DLes résultats de l'enquête:
● Améliorer les performances opérationnelles et de production;
● Améliorer l'environnement et la sécurité des opérations;
● Améliorer la stabilité du produit;
● Améliorer la productivité des produits;
● Réduisez les coûts de roulement.
Selon la ligne directrice de conception visant à améliorer le caractère et l'environnement d'exploitation et le caractère de sécurité et de production, réduire le coût du rouleau pour garantir une efficacité élevée,La ligne de production HG219 adopte le style de trou à double rayon de conception.
- Spécifications du matériau:
Conforme à la norme YB189-64
(1) Matériau: Acier à faible teneur en carbone et acier de construction à faible teneur en alliages
(2) Propriétés mécaniques: σb ≤ 520 MPa,σs ≤ 340 MPa
(3) Largeur de bande: 357 ∼ 688 mm
(4) Épaisseur de bande: 1,5 à 6,0 mm
(5) bobine de bande d'acier: diamètre intérieur des bobines:φ508 φ610 mm
Diamètre extérieur des bobines:φ1000 φ2000 mm
(6) Poids de la bobine: ≤ 12 T

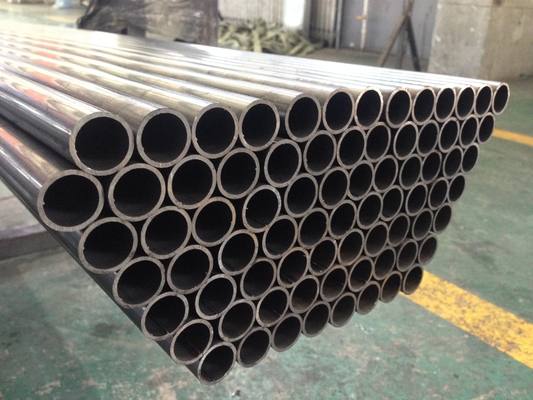

- Principales spécifications des produits pour tuyaux de soudage:
(1) Taille du tuyau: ronde: φ114·φ219 mm
(2) Épaisseur de paroi des tuyaux: 3 ̊9 mm
(3) Longueur de coupe fixe: 8 ‰ 12 m
(4) Précision de coupe des tuyaux: ± 1,5 mm
- Vitesse de formation:20 ̊50 m/min
- L'alimentation électrique, en eau et en air:
(1) Puissance:
Volume de puissance de la ligne environ 1200 kW
Source d'alimentation 380V/50Hz/3phases
(2) Circulation de l'eau de refroidissement:
Débit: 30 T/h ¥40 T/h
Volume de la piscine: 40 m3
3) L'air comprimé
Débit: 5 m3/min
Pression: 5 à 7 kg/cm2
15m de large, 170m de long, 5m de haut,
La bobine est utilisée pour faire la bobine d'acier de la position de chargement au découler.la tension du découler, repoussez à la position initiale.
Pour les véhicules à moteur à combustion
Puissance du moteur: 2,2 kW
Le décoiler est constitué de mandrines à expansion simple et en porte-à-faux, composé de deux parties principales: le corps principal et la base fixe.La carrosserie principale est équipée d'un système pneumatique pour satisfaire les besoins d'expansion., la contraction et le freinage des mandrels.
| OD de la bobine |
Φ1000 à 2000 mm |
| Identifiant de la bobine |
Φ508 à 610 mm |
| Épaisseur de bande |
3 à 8 mm |
| Largeur de la bande |
357 à 688 mm |
| Poids de la bande unique |
Max 12T |
| Type d'extension |
élargissement hydraulique |
| Une pause |
Conduite pneumatique |
Cette unité est principalement utilisée pour conduire la nouvelle tête d'alimentation en acier de la bobine dans l'unité de l'aplatisseur après que l'unité de décoiling ait introduit la bobine dans le lieu de travail.
Charge positive et négative bidirectionnelle.
Pression de traitement:7Mpa
Puissance du moteur électrique:2.2 kW
This unit is main used to flatten the head and trail of the strip steel and prepare for the next step cutting and shear welding so as to ensure the strip steel opposed flate and straight in the shear welding.
Niveau d'aplatissement et capacité de pressage:
Le style de la vitesse d'ajustement: Aucun grade de la vitesse d'ajustement
Le style de la structure:Presser et transporter,unité d'aplatissement à cinq rouleaux
Mode haut et bas:Système hydraulique
Largeur de l'aplatisseur:357-688 mm
Épaisseur de l'aplatisseur: 3 à 9 mm
Puissance du moteur électrique: 45 kW
- Uneciseaux et soudeurs utramatiques
Utilisé pour couper la partie irrégulière de la tête et de la queue du ruban adhésif, et aligner la queue du ruban adhésif de la bobine précédente avec la tête du ruban adhésif de la bobine suivante, et les souder ensemble pour alimenter continuellement la boucle.
Forme structurelle: lit de soudage par cisaillement, dispositif d'alimentation par pincement, dispositif de double centralisation, système de cisaillement par cisaillement double, système de plaque de cisaillement, système de conduite de la plaque de fond de soudage, etc.
| Largeur de bande |
357 à 688 mm |
| Épaisseur de soudage |
3 à 9 mm |
| Type de coupe |
Des appareils hydrauliques |
| Mode de soudage |
Automatique |
| Pression hydraulique |
8 à 10 MPa |
| Cycle de travail |
Max.600 secondes |
Cette machine est entre le soudeur à cisaillement et l'hôte (moule de dimensionnement de la forme), utilisée pour une fois qu'un rouleau de bande d'acier est épuisé, avant le prochain rouleau de bande préparé à partir du défilement,temps de cisaillement et de soudage à l'arrière pour s'assurer que l'hôte (usine de formage) produit en continu et stocke suffisamment de bandes d'acier.
Cette unité est principalement inclure dans la presse et le dispositif de transport de matériel, l'assemblage de l'accumulateur, l'unité de transport de matériel, unité de commande électrique
spécifications:
| style de travail |
changement de cercle |
| vitesse de déplacement du matériau transporté |
Vmax = 120 m/min |
| avantage |
Plus de matériel, pas de grève. |
| Forme de pincement |
Pneumatique, 6Mpa |
| épaisseur de la bobine en acier |
3 à 9 mm |
| largeur |
357 à 688 mm |
| puissance du moteur électrique de la presse et de la charge |
45 kW |
| le moteur électrique du cadre de l'accumulateur |
5.5*15kw |

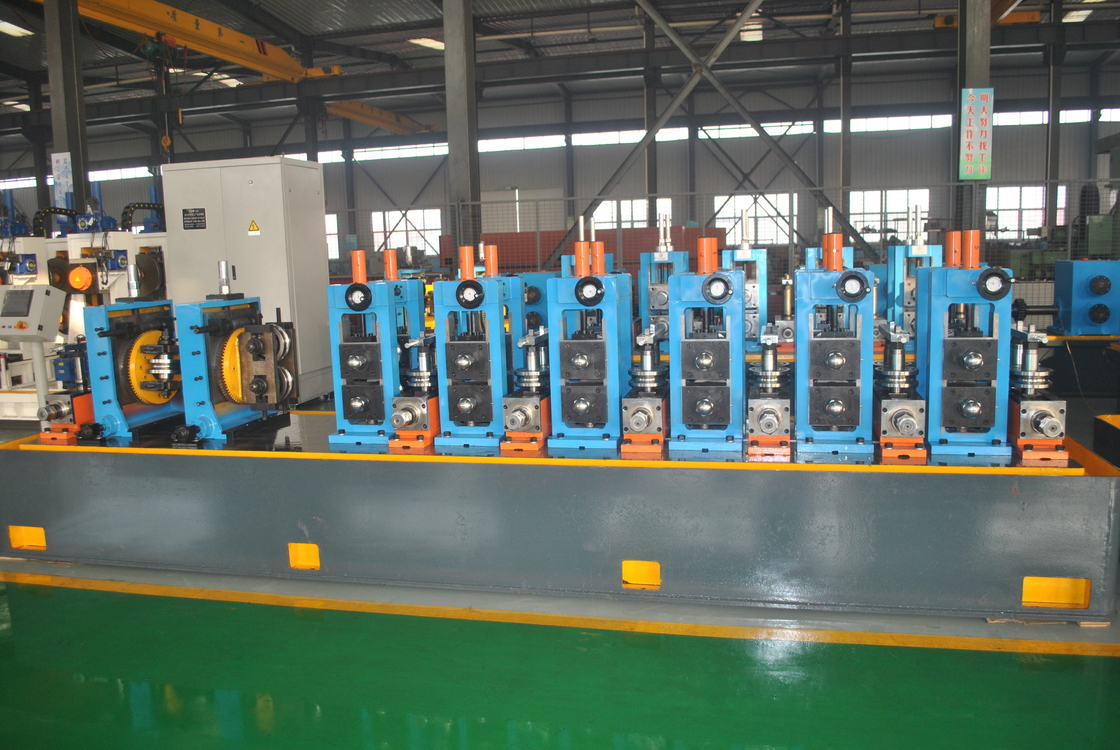

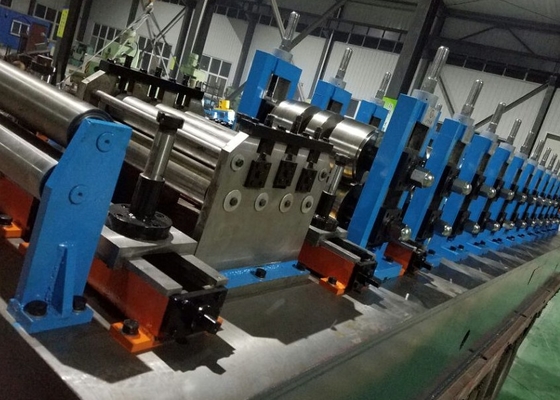

- Formage et dimensionnement
L'unité de formage et de dimensionnement est l'équipement essentiel de la ligne de fabrication de tuyaux.qui est de transporter une bande d'acier à cette unité et laissez-le passer le rouleau cadre à cadre tube brut, puis prendre le fluide électrique ensemble sur la surface de soudage du tube de façon à traiter la température du tube plus élevée pour convenir au soudage par le soudage du rouleau de pressage, puis après refroidissement,la formation de dimensionnement et l'aplatissement du produit quelle est votre demande tube.
| Je forme une surdose de tuyau. |
Ronde: Φ114 à 219 mm |
| Formation de l'épaisseur des parois des tuyaux |
3 à 9 mm |
| Vitesse de formage |
Max.50 m/min |
| Nombre de supports de formage, horizontaux |
7 |
| Nombre de supports, verticalement |
9 |
| Le support de roulement du guide |
1 |
| Résistant à rouleaux de pressage |
1 |
| Résistant à rouleaux de meulage |
1 |
| Coupeuse à gratter |
2 séries |
| Nombre de supports de dimensionnement, horizontaux |
5 |
| Nombre de supports de dimensionnement, verticaux |
5 |
| La tête de Turks |
2 ensembles à tête unique |
| Diagramme d'arbre et matériau du support de roulement horizontal |
Φ150 mm, matériau 40Cr |
| Diagramme de l'arbre et matériau du support de roulement vertical |
Φ80Matériau 40Cr |
Une scie volante
Les scies volantes sont des scies à coupe à chaud, qui fusionnent les tuyaux par chauffage à grande vitesse.la capacité rapide et le traitement précis est cet avantage de l'unité.
le tube de coupe Dia:Φ114-219mm
Dimension exacte: 8 à 12 m
précision: ± 3 mm
Temps de coupe maximal: 7 fois/min
vitesse de travail maximale: 50 m/min
taille de la pièce de coupe:Φ1100×5×Φ110mm
Route maximale du véhicule:2.8m
puissance du moteur électrique de la coupe:132KW
puissance de fonctionnement du moteur électrique:45KW
Je suis désolée.Scie de fraisage
La scie de coupe à froid est une technologie de coupe en ligne émergente dans l'industrie des tuyaux soudés.l'extrémité du tuyau est plate et exempte de tachesIl n'y a pas besoin de coupe secondaire pour les applications nécessitant un traitement élevé.
Vélosité linéaire maximale: 50 m/min.
Plage de longueur de coupe: 8 ~ 12m
Précision de la longueur de coupe: ± 1,5 mm (fluctuation de la vitesse de la ligne ne dépassant pas 2%)
Contrôleur principal: Siemens Simotion D435-2
Type de coupe: lame à double scie, coupe de fraisage
Vitesse de traçage: identique à celle du moulin à tubes (10-50 m/min)
Type de commande: servo CA
- Rouleau de transit + support de déchargement
Les tuyaux terminés se déplacent le long du rouleau Transit et sont automatiquement déplacés sur le banc.
Moteur: 3kw x2
Longueur: 24 m
- Machines d'essai hydraulique
Les pièces de rechange doivent être équipées d'un dispositif d'isolation.Le double.- machine d'essai hydraulique de station
Paramètre technique:
1- gamme de diamètres du tuyau d'acier d'essai: Φ114·Φ219,1 mm
2- Longueur du tuyau d'acier d'essai: 612 m
3Matériau des tubes en acier d'essai: acier au carbone
4- pression maximale d'essai du tuyau en acier: max 10 MPa (100 bar)
5Temps d'arrêt (réglable): 3 ̊5 sec.
6Nombre de racines par test: 2 racines/temps
7. Forme d'étanchéité: étanchéité radiale extérieure
8. Exigences relatives au corps du tuyau: Droiteur: corps du tuyau ≤ 2 mm/m, extrémité du tuyau ≤ 3 mm (longueur de l'extrémité du tuyau 1 m),
Longueur totale ≤ 20 mm; déboulage des extrémités des tuyaux;
10. Médium d'essai sous pression: émulsion/eau (pour s'assurer que le milieu est propre et exempt d'impuretés)
11. Méthode de rinçage: pompe centrifuge à basse pression IS125-100-315
12- Rotation active de la table à rouleaux à rinçage: réducteur XWD0.55-3-47×2
13. Méthode de remplissage de l'eau à basse pression: pompe centrifuge à basse pression IS150-125-315
14. Méthode de pressurisation: pompe à piston haute pression 3D2-SZ-75/25
15. cylindre principal à extrémité fixe: Forage φ280
16- Le cylindre principal de l'extrémité mobile:
17Le moteur du siège mobile: XWED0.75-53-289
18. Forme du faisceau de tension: faisceau à double tension
19- Capacité installée de l'équipement: 130 kW
20Efficacité: 1 pièce/minute
Processus de travail:
tuyauterie supérieure → aligner → transporter la chaîne jusqu'au centre de pression de l'eau → pincer → tête d'essai à extrémité fixe et mobile s'étend pour sceller les deux extrémités du tuyau en acier → eau à basse pression se remplit d'eau, exhausts → closes the water filling valve and exhaust valve → pressurizes → Protects pressure→Relieve pressure→Retract the fixed and mobile end test head→Clamp loose→Send the steel pipe out of the chain→empty water→discharge
- Machines à palletiser automatiquement
Cette machine est utilisée pour recueillir, empiler des tuyaux en acier en 6 ou 4 angles, et les regrouper automatiquement.éliminer le bruit et les coups de choc des tuyaux en acierNotre ligne d'emballage peut améliorer la qualité de vos tuyaux et l'efficacité de la production, réduire les coûts, ainsi que d'éliminer les risques potentiels de sécurité.
Matériau: Cr12
Dureté du rouleau: HRC58-62
Profondeur de durcissement à l'extinction: ≥ 10 mm
Roughness de la surface: Ra≤0,8um
- Soudeuse à haute fréquence de 800 kW
Puissance de sortie: Pout> 800 kW
Fréquence conçue: f=100~200KHZ
1 Paramètres conçus
Puissance nominale: 800 kW
Puissance nominale en courant continu: Pd=800 kW
Le système de freinage doit être équipé d'un dispositif de freinage.
courant continu nominal: IdN = 2000A
L'efficacité totale: η≥85%
Puissance > 800 kW
Invertisseur lMOSFET: 100 kW × 8
lMode de sortie du circuit du réservoir: aucune sortie du transformateur de soudage, résonance secondaire
