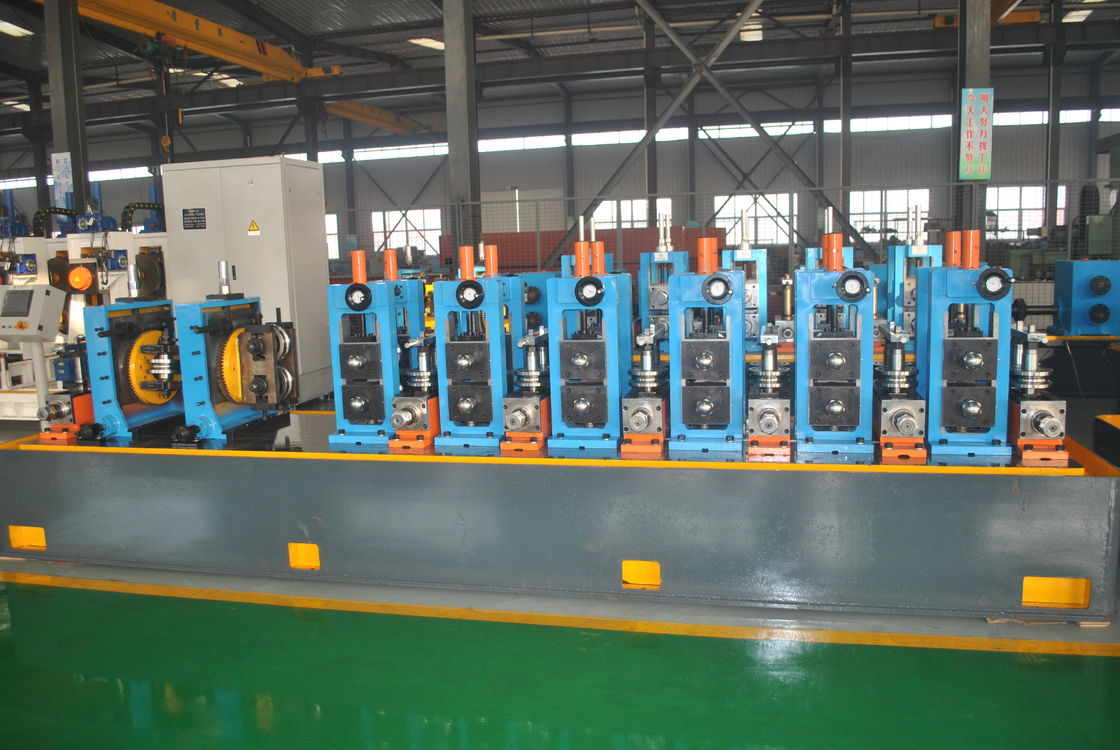

Moulin à tuyaux soudés à haute fréquence pour le gaz et l'eau 50 m/min
Spécifications du produit
| Attribut |
Valeur |
| Résistance à la traction de la matière première |
σb≤ 500 Mpa |
| Épaisseur |
3 à 9 mm |
| Vitesse maximale de production |
20 ̊50 m/min |
| Longueur de coupe fixe |
8 à 12 m |
| Plage de taille des tuyaux |
F114 à 219 mm |
| Garantie |
Un an |
| Type de soudage |
Soudage à haute fréquence |
Description du produit
La ligne HG219 de soudage à haute fréquence produit des tuyaux ronds (diamètre φ114-219 mm,épaisseur de 3 à 9 mm) avec une usinage d'excellente qualité et un assemblage de haute précision grâce à une conception avancée de passages de roulement.
Caractéristiques du design
- Amélioration des performances opérationnelles et de production
- Amélioration de l'environnement opérationnel et de la sécurité
- Augmentation de la stabilité du produit
- Productivité accrue
- Réduction des coûts du rouleau
La ligne de production HG219 utilise une conception de trou à double rayon pour atteindre ces avantages tout en maintenant une efficacité élevée.
Caractéristiques du matériau
Matériau:Aciers à faible teneur en carbone et aciers à faible teneur en alliages
Propriétés mécaniques:Sb≤520 MPa, σs≤340 MPa
Largeur de bande:357 ∼ 688 mm
Épaisseur de bande:1.5 ∼ 6.0 mm
d'une épaisseur n'excédant pas 10 mmPour les véhicules à moteur électrique à commande électrique, le régulateur doit être équipé d'un système de freinage.
Poids de la bobine:≤ 12 T
Principales spécifications des produits pour tuyaux de soudage
Taille du tuyau:Ronde: φ114 φ219 mm
Épaisseur de paroi:3 ̊9 mm
Longueur de coupe fixe:8 à 12 m
Précision de coupe des tuyaux:± 1,5 mm
Vitesse de formation:20 ̊50 m/min
L'approvisionnement en électricité, eau et air
Le pouvoir:1200 kW, 380V/50Hz ou 3 phases
L'eau de refroidissement de circulation:Débit: 30 T/h ¥40 T/h, volume de la piscine: 40 m3
Air comprimé:Débit: 5 m3/min, pression: 5 7 kg/cm2
Exigences relatives à l'atelier:15 m de large, 170 m de long, 5 m de haut
Composants clés
Voiture de chargement:Capacité: 12,0 T, puissance du moteur: 2,2 kW
Décapsuleur
OD de la bobine:Φ1000 à 2000 mm
Identifiant de la bobine:Φ508 à 610 mm
Type d'extension:Expansion hydraulique
Législateur
Pression de traitement:7Mpa
Puissance du moteur électrique:2.2 kW
Unité d'aplatissement
Largeur:357 à 688 mm
Épaisseur:3 à 9 mm
Puissance du moteur électrique:45 kW
Cisailleuse et soudeur automatiques
Largeur de bande:357 à 688 mm
Épaisseur de soudage:3 à 9 mm
Cycle de travail:Max.600 secondes
Formage et dimensionnement
Formation de tuyaux OD:Ronde: Φ114 à 219 mm
Vitesse de formage:Max.50 m/min
Nombre de supports de formage:L'horizontale: 7, la verticale: 9
Systèmes de scies
Voile à ciseaux:Pour les tubes de coupe, le diamètre: Φ114-219 mm, précision: ± 3 mm.
Pièces à fraisage:La précision de la longueur de coupe: ± 1,5 mm, commande: Siemens Simotion D435-2
Soudeuse à haute fréquence de 800 kW
Puissance de sortie:Puits> 800 kW
Fréquence:100 à 200 kHz
Puissance nominale en courant continu:800 kW
