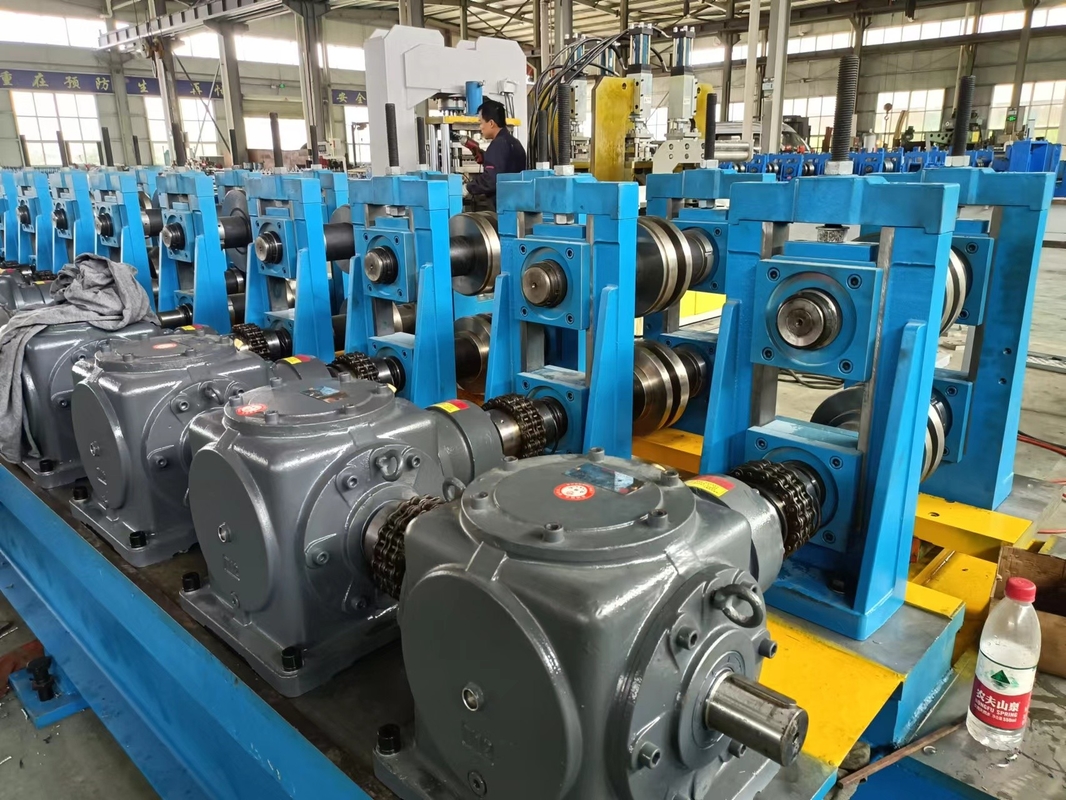

Machine à tubes de moulin à tuyaux soudés combinés de la série LW Technologie de formage FF
Spécifications du produit
| Attribut |
Valeur |
| Épaisseur de la bobine |
1.5～4.5mm |
| Largeur de la bobine |
160～400mm |
| Diamètre intérieur |
φ508～φ610mm |
| Diamètre extérieur |
φ1500～φ2000mm |
| Vitesse |
75X45—80m/min；100X100—60m/min |
| Garantie |
Un an |
| Matériau |
HRC à faible teneur en carbone |
Spécifications des matériaux
Standard: YB189-64
Matériau: Acier à faible teneur en carbone et acier de construction faiblement allié
Propriétés mécaniques: σb≤520Mpa, σs≤365MPa
Largeur de la bande: 160～400mm
Épaisseur de la bande: 1.5～4.5mm
Diamètre intérieur de la bobine: φ508～φ610mm
Diamètre extérieur de la bobine: φ1500～φ2000mm
Poids de la bobine: ≤10.0T
Spécifications des tuyaux soudés
Diamètre du tuyau rond: φ40～φ127mm
Taille du tuyau carré: 40×40-100×100mm
Épaisseur du tuyau rond: 1.5～4.5mm
Épaisseur du tuyau carré: 1.5-4.5mm
Longueur du tuyau fini: 4～12m
Précision de coupe: ±1.5mm
Vitesse de formage: 75X45--80m/min；100X100--60m/min
Alimentation électrique, eau et air
Volume électrique: Environ 900KW
Source d'alimentation: 380V/60Hz/3phases
Débit d'eau de refroidissement: 20T/h～30 T/h
Volume du réservoir: 30m³
Débit d'air comprimé: 5m³/min
Pression: 5～11kg/cm²
Processus de production
- Chargement de la bobine
- Déroulement
- Coupe et soudure
- Accumulateur en spirale horizontal
- Formage, soudage HF, ébavurage, refroidissement, calibrage, redressage
- Scie de coupe
- Emballage
- Stockage
Principaux paramètres de chaque unité
Diamètre extérieur de la bobine: Φ1600-2000mm
Diamètre intérieur de la bobine: Φ508-610mm
Largeur de la bande: 160-400mm
Épaisseur de la bande: 1.5-4.5mm
Poids de la bande: Max 7.0T
Type d'expansion: Expansion hydraulique, structure à bloc coulissant
Frein: Entraînement pneumatique, 2 freins à disque
Matériau du mandrin: 40Cr, HB220-260
Centre plus haut: 1100mm
