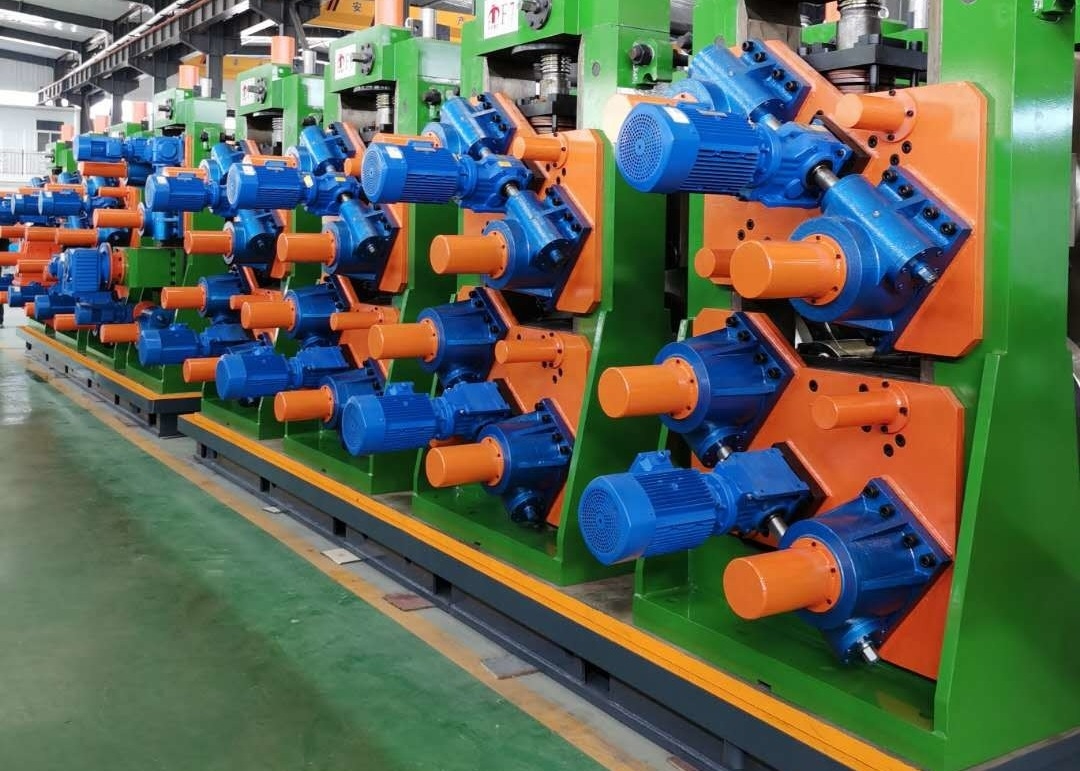

Ligne de soudage des tubes verts 55-160 mm 0,7-2,5 mm 25 tonnes/heure

Détails du produit:

Lieu d'origine:	Chine
Nom de marque:	TENGTIAN
Certification:	ISO9001.BV,CE
Numéro de modèle:	150

Des informations détaillées

Lieu d'origine:

Chine

Nom de marque:

TENGTIAN

Certification:

ISO9001.BV,CE

Numéro de modèle:

150

Nom de production:

Vitesse maximale 120m / min Épaisseur 2-8 mm Tuyaux soudés Machine de fabrication de tuyaux Couleur

Application:

Le gaz naturel, le drain, production de tube de 3 NOTA:

Tension:

380 V / 220V

Tension:

380 V / 220V

Diamètre du tuyau:

55X55-160X160 mm

Épaisseur:

0.7-2.5mm

Vitesse:

25ton/heure

Mots clés:

Ligne soudée de moulin de tube de couleur verte

Mettre en évidence:

High Light

Mettre en évidence:

Machine de fabrication de tubes soudés 120 m/Min

machine de fabrication de tubes soudés 8 mm

usine de fabrication de tubes soudés 120 m/Min

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

60 jours de travail

Conditions de paiement:

L/C, T/T, Western Union, MoneyGram

Capacité d'approvisionnement:

50 ensembles/année

Description du produit

Max 120m / min Épaisseur 2-8 mm Machine de fabrication de tuyaux soudés

Spécifications du produit

Attribut	Valeur
Nom de la production	Vitesse maximale 120 m/min Épaisseur 2-8 mm Tuyaux soudés Machine de fabrication de tubes Couleur verte Tuyaux soudés
Application du projet	Production de gaz naturel, tuyaux de drainage, 3 NB
Voltage	Pour les appareils à commande numérique
Diamètre du tuyau	55 × 55 × 160 × 160 mm
Épaisseur	0.7-2,5 mm
Vitesse	25 tonnes/heure

Processus de production

Uncoiler → machine de cisaillement et de soudage → accumulateur (cage) → machine de formage → soudage HF → machine de dimensionnement → scie volante (sage à froid) → table de sortie → test hydraulique → face d'extrémité.Nous pouvons équiper des équipements de test en ligne, y compris des tests hydrauliques., équipement orienté vers l'extrémité, test UT et test ECT.

Introduction du produit

Cette ligne automatique de fraisage de tubes carrés et rectangulaires combine notre unité de la série LW avec la technologie de formage FF.Il est doté d'une pré-flexion multi-points formée à froid pour une déformation plus douce et une résistance améliorée du tuyau d'acierLa conception du moule combiné permet de produire n'importe quel tuyau d'acier rectangulaire dans la plage spécifiée en utilisant un ensemble de moules.réduire les besoins en rouleaux de 90% et le temps de changement de 90% tout en augmentant la capacité de production de 80%.

Caractéristiques du matériau

La norme	Les États membres doivent fournir les informations suivantes:
Matériel	Aciers à faible teneur en carbone et aciers à faible teneur en alliages
Propriétés mécaniques	Sb≤380 MPa, σs≤275 MPa
Largeur de bande	50 à 240 mm
Épaisseur de bande	0.4-2.75 mm
Identification des bobines	Φ508 mm
Surdose de bobines	φ1800 mm
Poids de la bobine	≤ 3,0 T

Spécifications des tuyaux soudés

Diamètre du tuyau rond	55 × 55 × 160 × 160 mm
Épaisseur du tuyau	0.4-2.75 mm
Longueur du tuyau fini	4 à 6 m
Précision de la longueur de coupe	± 2 mm
Vitesse de formage	60 à 120 m/min

L'approvisionnement en électricité, eau et air

Volume de puissance	Environ 600 kW.
Source d'énergie	380V/60Hz/3phases
Circulation Flux d'eau de refroidissement	20 T/h à 30 T/h
Volume du groupe	30 m3
Flux d'air comprimé	5 m3/min
Pression	5 à 11 kg/cm2

Exigences relatives à l'atelier

6 m de large, 70 m de long, au moins 5 m de haut depuis les rails du plafond au sol.

Images de l'usine

Nos services

Assistance technique pour l'installation et la formation des travailleurs
Garantie de qualité d'un an avec garantie de réparation à vie
Services de prévente et de post-vente, y compris conception d'atelier et conception de sortie de production
Option de soutien prolongé des ingénieurs (de plusieurs mois à un an) pour améliorer la production et réduire les coûts
Conception complète du projet de fabrication de tubes en acier inoxydable/acier au carbone
Responsabilité du chargement et du transport
