Fabrication de tubes soudés à haute fréquence 325-530 mm d'acier au carbone

Détails du produit:

Lieu d'origine:	Hebei, Chine
Nom de marque:	Tengtian
Certification:	CE, ISO9001,
Numéro de modèle:	630

Des informations détaillées

Lieu d'origine:

Hebei, Chine

Nom de marque:

Tengtian

Certification:

CE, ISO9001,

Numéro de modèle:

630

Product Name:

High Frequency Welded Pipe Mill Round Api Automatic High Frequency Welded Pipe Mill Large Dia 530 Mm

Pipe Diameter:

325mm-530mm

product speed:

Max 25m/min

material:

carbon steel,stainless steel,low alloy steel

Cutting Saw:

Friction Saw Cutting

pipe thickness:

4.0-9.0mm

After-sales service provided:

commissioning and training

Voltage:

380V

key word:

High Frequency Welded Pipe Mill

Mettre en évidence:

High Light

Mettre en évidence:

Moulin à tubes automatique Api

moulin à tubes automatique de diamètre 530 mm

moulin à tubes soudés de diamètre 530 mm

Informations commerciales

Quantité de commande min:

1 jeu

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

5 mois

Conditions de paiement:

LC, T/T, Western Union,

Capacité d'approvisionnement:

50 ensembles par an

Description du produit

Ligne de fabrication de tubes soudés haute fréquence ronds API (Grand diamètre 530 mm)

Spécifications du produit

Attribut	Valeur
Nom du produit	Ligne de fabrication de tubes soudés haute fréquence ronds API Grand diamètre 530 mm
Diamètre du tube	325 mm-530 mm
Vitesse du produit	Max 25 m/min
Matériau	Acier au carbone, acier inoxydable, acier faiblement allié
Scie de coupe	Coupe à la scie à friction
Épaisseur du tube	4,0-9,0 mm
Service après-vente	Mise en service et formation
Tension	380V

Aperçu du produit

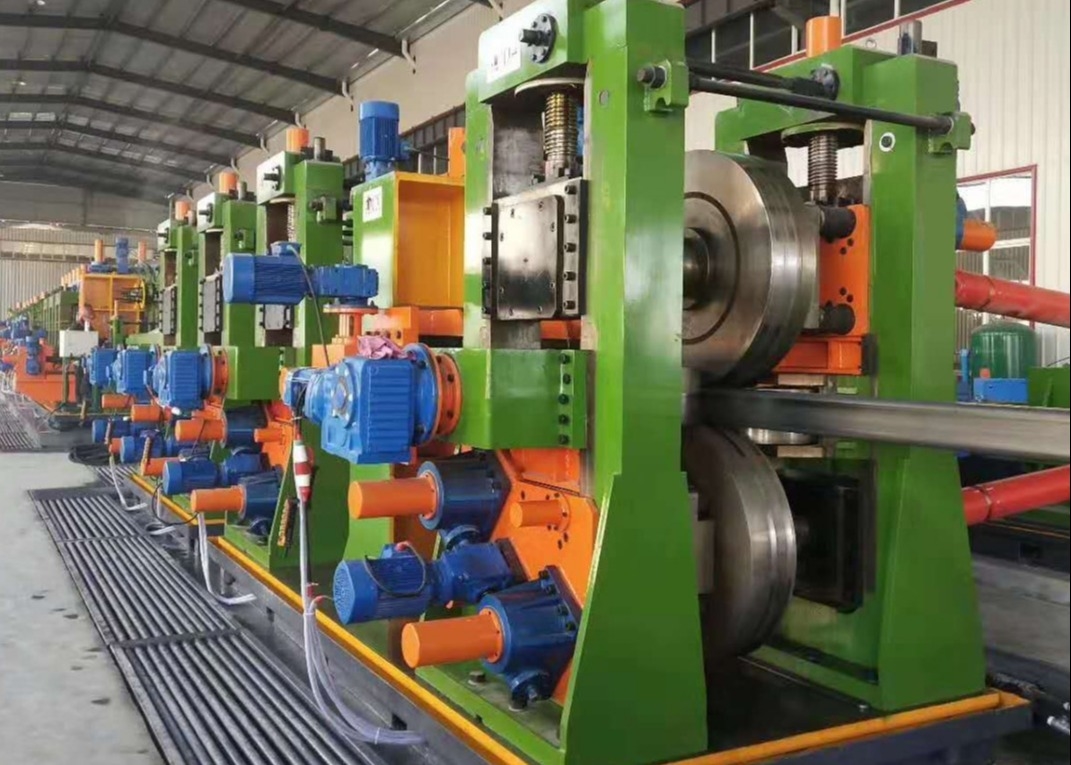

La ligne de fabrication de tubes soudés haute fréquence 530 est conçue pour produire des tubes ronds (diamètre φ325-530 mm, épaisseur 4-9 mm). Cet équipement utilise la technologie de formage FFX, qui emploie le processus de formage le plus économique et le plus raisonnable pour plier en continu et en douceur le matériau en tubes soudés. La conception spéciale de l'ensemble de la structure des rouleaux et de son mécanisme de réglage permet de s'adapter à toutes les tailles et spécifications de produits sans avoir besoin de remplacer les rouleaux.

Spécifications des matériaux

Conforme à la norme YB189-64
Matériau : Acier à faible teneur en carbone et acier de construction faiblement allié
Propriétés mécaniques : σb≤520Mpa, σs≤340MPa
Largeur de la bande : 1020～1665mm
Épaisseur de la bande : 4～9mm
Bobine de bande d'acier : Diamètre intérieur φ508～φ760mm, Diamètre extérieur φ1500～φ2100mm
Poids de la bobine : ≤30T

Spécifications des produits tubulaires

Taille du tube : Rond φ325～φ530mm
Épaisseur de paroi : 4～9mm
Longueur de coupe fixe : 6～12m
Précision de coupe des tubes : ±3mm
Vitesse de formage : 5～25m/min

Processus de production

Matériau (bobine d'acier) → Dérouleur → Cisaille et soudeuse → Accumulateur horizontal (ou en cage) → Laminoir de formage → Soudeuse HF solide → Laminoir de calibrage → Redressement approximatif (Tête de dinde) → Machine de coupe → Table de sortie

Modèles de lignes de fabrication de tubes soudés disponibles

Modèle	Plage de diamètres	Épaisseur du tube	Vitesse de la ligne (m/min)
HG20	8-25.4MM	0.3-1.2MM	120
HG32	10-32MM	1.4-1.5MM	120
HG50	16-76MM	0.7-2.5MM	30-120
HG76	25-76MM	1-4MM	30-100
HG89	32-89MM	1-4.5MM	30-80
HG114	45-114MM	1.5-5.0MM	30-60
HG165	60-165MM	3-7MM	30-50
HG219	114-219MM	4-8MM	20-40
HG273	114-273MM	4-10MM	15-30
HG325	165-325MM	4-10MM	10-30
HG426	165-426MM	4-12.7MM	8-25
HG508	219-508MM	4-16MM	8-20

Exemples de tubes finis
