Ligne de production de tuyaux en acier d'épaisseur 1,5-4,0 mm

Ligne de production de tuyaux en acier d'une épaisseur de 1,5 à 4,0 mm

Présentation du produit

Cette ligne de fabrication de tubes soudés à haute fréquence est conçue pour la fabrication de tubes en acier soudés, combinant une technologie avancée de fabrication de tubes avec une conception innovante pour un fonctionnement économique et pratique.

Principales fonctionnalités

• Solution conçue sur mesure
• Méthode de formage des broyeurs à rouleaux
• Garantie 1 an
• Produit des tubes en acier ronds et carrés
• Plage d'épaisseur : 1,5 mm - 5,0 mm
• Plage de diamètres de tuyau : 45 mm à 114 mm

Processus de production

1. Chargement de la voiture
2. Se dérouler
3. Aplanissement
4. Cisaillement d'extrémité et soudage bout à bout
5. Accumulateur
6. Formation
7. Soudage par induction haute fréquence
8. Enlever les bavures externes
9. Refroidissement
10. Dimensionnement
11. Coupe
12. Tableau de disposition



Spécifications techniques

Spécifications matérielles :

Matériel	Tube en acier à faible teneur en carbone, galvanisé et en acier au carbone
Propriétés mécaniques	σb≤520Mpa, σs≤340MPa
Largeur de bande	230 - 360 millimètres
Épaisseur de la bande	1,5 à 4,0 mm
ID des bobines	520 - 580 millimètres
OD des bobines	1000 - 1600 millimètres
Poids de la bobine	≤ 7T

Spécifications des tuyaux soudés :

Diamètre du tuyau	Φ76～φ114 mm
Épaisseur du tuyau	1,5 à 4,0 mm
Longueur du tuyau de finition	4 à 6 m
Précision de la longueur de coupe	±3mm
Vitesse de formage	40 - 50 m/min



Exigences de l'atelier :100 m × 6 m, au moins 5 m de haut

Remarque : Peut être modifié en fonction des exigences réelles de longueur de l'atelier.

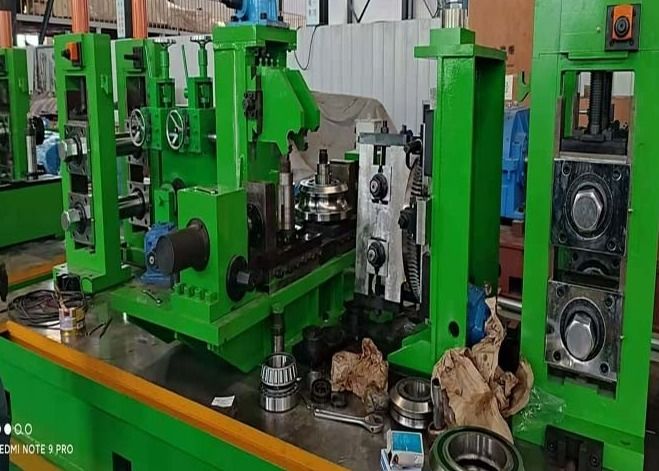

Images du produit

1.) Nous enverrons l'ingénieur pour l'installation et formerons vos travailleurs à l'utilisation correcte de cette machine.

2.) Équipe de garantie

Garantie de qualité d'un an, réparation garantie à vie. Pendant la période de garantie de qualité, à l'exception des pannes causées par une erreur humaine, les pièces de réparation seront fournies gratuitement. Après la période de garantie de qualité, ne facturez que le coût des pièces de rechange.

3.) Nous fournissons le service pré-vente et après-vente.

service de pré-vente : conception d'atelier et conception de sortie de production

service après-vente : installation et formation, et ingénieur qualifié pour le travail.

4.) Nous pouvons également envoyer l'ingénieur travailler pour vous pendant des mois ou 1 an. L'ingénieur vous aidera à améliorer le rendement, à réduire les déchets et à diminuer les coûts.

5.) Nous fournissons le service de pré-vente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.

6.) Nous serons responsables du chargement et de l’expédition

Q1 : Êtes-vous un fabricant ou une société commerciale ?
A1 : nous sommes fabricant, plus de 20 ans d’expérience.

Q2 : Quelle est la taille maximale du tuyau que vous avez produit ?
A2 : φ630 mm maximum

Q3 : Puis-je visiter la ligne de machines de votre client ?
A3 : Oui, mais je dois d’abord obtenir l’accord de mon client.

Q4 : quels sont les avantages de votre machine ?
A4 : Contient un carré de formage entièrement automatique et direct, des rouleaux de partage. Système de changement rapide

Q5 : Comment puis-je obtenir le devis ?
A5: veuillez nous envoyer vos besoins en matière de taille et d'épaisseur de tuyau.
