machine de fabrication de tubes en acier
>
Machine de fabrication de tubes en acier au carbone pour tubes ronds 100 m/min

Machine de fabrication de tubes en acier au carbone pour tubes ronds 100 m/min

Détails du produit:
Lieu d'origine: SHIJIAZHUANG
Nom de marque: hebeitengtian
Certification: CE
Numéro de modèle: HG60
Des informations détaillées
Lieu d'origine:
SHIJIAZHUANG
Nom de marque:
hebeitengtian
Certification:
CE
Numéro de modèle:
HG60
Product Name:
Mill Rollers Pipe and Tube Carbon Steel Tube Making Machine for Round Pipe
Material:
Low carbon steel , low alloy steel , etc .
Product Speed:
100 m / min
Forming Method:
Roller Mill
Channel Steel , Angle Steel , C Channel Steel:
PLC
Color:
Blue
Floor area:
60m×12m
Power supply:
200kw
Mettre en évidence:

High Light

Mettre en évidence:

Machines de fabrication de tubes en acier à rouleaux de broyeur

,

Machine de fabrication de tubes en acier rond au carbone

,

Machines de fabrication de tubes en acier à rouleaux de broyeur

Informations commerciales
Quantité de commande min:
1
Prix:
$100000 to $1 million
Détails d'emballage:
Conteneur
Délai de livraison:
2 mois
Conditions de paiement:
L/C, T/T
Capacité d'approvisionnement:
1
Description du produit
Machine de fabrication de tubes en acier au carbone pour tubes ronds
Spécifications du produit
Attribut Valeur
Nom du produit Machine de fabrication de tubes en acier au carbone pour tubes ronds
Matériel Acier à faible teneur en carbone, acier allié à faible teneur en carbone, etc.
Vitesse du produit 100 m/min
Méthode de formage Moulin à rouleaux
Système de contrôle PLC
Couleur Le bleu
Surface du plancher 60 m × 12 m
Énergie électrique 200 kW

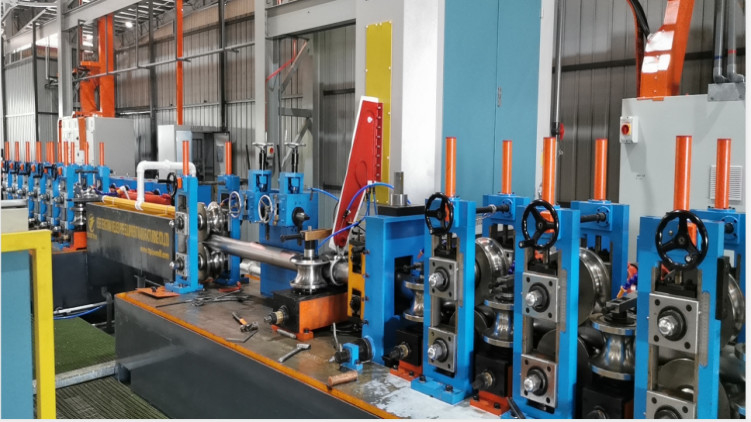

Description de la machine

La machine de fabrication de tubes en acier HG60 est dotée d'une structure de conception rationnelle avec interface HMI à écran tactile et contrôle numérique par programme PLC. Ce système automatisé offre:

  • Codage et dimensionnement de haute précision
  • Processus de production en douceur avec une performance mécanique stable
  • Excellente qualité du produit avec un rendement élevé
  • Opération d'économie de main-d'œuvre avec dimensionnement global du raccordement

Cette machine de formage à froid utilise des moules de formage multicanaux pour transformer des bobines métalliques en profils de section spécifiques par déformation plastique.Il s'agit d'un équipement spécialisé pour la production de divers profils en acier, y compris l'acier de canal., acier angulaire, acier de canal C, et plaques de garde-corps à grande vitesse.

Processus de production
Étape 1 - Bobines

Des bobines en acier au carbone préparées pour la production de tubes

Étape 2 - Décapage

Une bobine en acier au carbone est placée sur le découler

Étape 3 - Nivelateur

Le stock de bobines est nivelé pour un traitement uniforme

Étape 4 - Le moulin

L'acier plat passe par des rouleaux de formage pour créer une forme de tuyau

Étape 5 - Rouleaux de moulin

Les rouleaux forment l'acier dans une taille et une forme spécifiées

Étape 6 - soudeur

Le soudeur à résistance électrique complète la formation du tuyau

Étape 7 - Le scarificateur

La couture est lissée pour une finition de surface uniforme

Étape 8 - Scie

Le tuyau final est coupé à la longueur requise

Nous pouvons personnaliser la machine selon les exigences spécifiques du client.
Spécifications du modèle
Je ne veux pas. Modèle Taille du tuyau Épaisseur Vitesse (m/min) Capacité (KW) HF (KW) Surface (LxW en mètres)
1 HG20 ø8 - ø20 mm 0.3 - 1,5 mm 30 à 150 210 100 40*12
2 HG32 ø10 - ø32 mm 0.4 - 2,0 mm 30 à 150 300 150 40*12
3 HG50 ø16 - ø50 mm 00,7 à 2,5 mm 30 à 150 410 200 60*12
4 HG60 ø22 - ø60 mm 0.9 à 3,0 mm 30 à 150 410 200 60*12
5 HG76 Ø25 - ø76 mm 1 à 4 mm 30 à 120 580 300 80*16
6 HG89 Ø32 - ø89 mm 1 à 4,5 mm 30 à 100 660 300 100*16
7 HG114 Ø45 - ø114 mm 1.5 à 5 mm 30 à 80 920 400 100*16
8 HG140 Ø50 à ø140 mm 1.5 à 5.5 mm 30 à 80 920 400 100*16
9 HG165 Ø60 - ø165 mm 2 à 6 mm 30 à 60 1100 500 100*16
10 HG219 Ø114 - ø219 mm 3 à 8 mm 20 à 45 1400 600 150*16
11 HG273 Ø114 - ø273 mm 4 à 12 mm 15 à 30 2100 800 160*18
12 HG325 Ø165 à ø325 mm 4 à 14 mm 10 à 30 2500 1000 200*24
13 HG426 Ø165 à ø426 mm 4 à 16 mm 8 à 25 2900 1200 250*24
14 HG508 Ø219 - ø508 mm 5 à 18 mm 5 à 18 3400 1600 300*24
15 HG610 Ø355 à ø610 mm 5 à 18 mm 5 à 18 3700 1600 300*24
16 HG760 Ø426 - ø760 mm 5 à 20 mm 5 à 20 4300 1800 300*24
