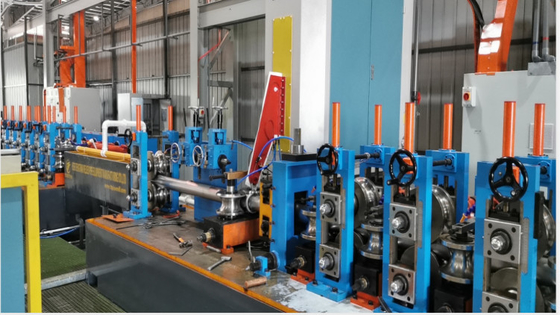

Machine de fabrication de tubes en acier au carbone pour tubes ronds
Profil de la machine de fabrication de tubes en acier:
La machine de fabrication de tubes en acier HG60 a une structure de conception raisonnable, une interface homme-machine à écran tactile, un contrôle numérique par programme PLC, un codage et une dimensionnement, un haut degré d'automatisation, un processus fluide,bonne qualité du produit, des performances mécaniques stables, un rendement élevé, des économies de main-d'œuvre et de temps, et une dimensionnement globale de la liaison haute précision.Machine de formage par roulement à froid à travers la configuration de séquence du moule de formage multicanalPour la fabrication d'un profil de section spécifique de la technologie du procédé de déformation plastique, la plaque métallique doit être en forme de bobine, la bande avec une flexion transversale constante.est l'équipement spécial pour l'ouverture du produit à l'équipement spécial en acier à pliage à froidCette unité dispose d'une technologie avancée, d'un équipement fiable et d'un métier, etc.
La tournée des moulins:
Étape 1 - Bobines
Il y a des aciers au carbone qui vont être transformés en tuyaux pour vous.
Étape 2 - dérouler
La bobine en acier au carbone est placée sur le découler
Étape 3 - Nivelateur
Le stock de bobine est nivelé
Étape 4 - Le moulin
Ensuite, il passe par une série de rouleaux qui forment l'acier plat en tuyau
Étape 5 - Rouleaux de moulin
Les rouleaux forment ce tableau de taille en forme
Étape 6 - soudeur
Un soudeur à résistance électrique termine le tuyau ou le tube
Étape 7 - Le scarificateur
La couture est "écharpée" pour rendre le tuyau ou le tube lisse tout autour.
Étape 8 - Scie
Enfin, le tuyau et le tube sont sciés à leur longueur
Nous pouvons concevoir la machine en fonction des exigences du client.
| Je ne veux pas. |
Modèle |
Taille du tuyau |
Épaisseur |
Velocité (m/min) |
Capacité (KW) |
HF ((KW) |
Surface ((LxW en mètres) |
| 1 |
HG20 |
ø8 - ø20 mm |
0.3 - 1,5 mm |
30 à 150 |
210 |
100 |
40*12 |
| 2 |
HG32 |
ø10 - ø32 mm |
0.4 - 2,0 mm |
30 à 150 |
300 |
150 |
40*12 |
| 3 |
HG50 |
ø16 - ø50 mm |
00,7 à 2,5 mm |
30 à 150 |
410 |
200 |
60*12 |
| 4 |
HG60 |
ø22 - ø60 mm |
0.9 à 3,0 mm |
30 à 150 |
410 |
200 |
60*12 |
| 5 |
HG76 |
Ø25 - ø76 mm |
1 à 4 mm |
30 à 120 |
580 |
300 |
80*16 |
| 6 |
HG89 |
Ø32 - ø89 mm |
1 à 4,5 mm |
30 à 100 |
660 |
300 |
100*16 |
| 7 |
HG114 |
Ø45 - ø114 mm |
1.5 à 5 mm |
30 à 80 |
920 |
400 |
100*16 |
| 8 |
HG140 |
Ø50 à ø140 mm |
1.5 à 5.5 mm |
30 à 80 |
920 |
400 |
100*16 |
| 9 |
HG165 |
Ø60 - ø165 mm |
2 à 6 mm |
30 à 60 |
1100 |
500 |
100*16 |
| 10 |
HG219 |
Ø114 - ø219 mm |
3 à 8 mm |
20 à 45 |
1400 |
600 |
150*16 |
| 11 |
HG273 |
Ø114 - ø273 mm |
4 à 12 mm |
15 à 30 |
2100 |
800 |
160*18 |
| 12 |
HG325 |
Ø165 à ø325 mm |
4 à 14 mm |
10 à 30 |
2500 |
1000 |
200*24 |
| 13 |
HG426 |
Ø165 à ø426 mm |
4 à 16 mm |
8 à 25 |
2900 |
1200 |
250*24 |
| 14 |
HG508 |
Ø219 - ø508 mm |
5 à 18 mm |
5 à 18 |
3400 |
1600 |
300*24 |
| 15 |
HG610 |
Ø355 à ø610 mm |
5 à 18 mm |
5 à 18 |
3700 |
1600 |
300*24 |
| 16 |
HG760 |
Ø426 - ø760 mm |
5 à 20 mm |
5 à 20 |
4300 |
1800 |
300*24 |
