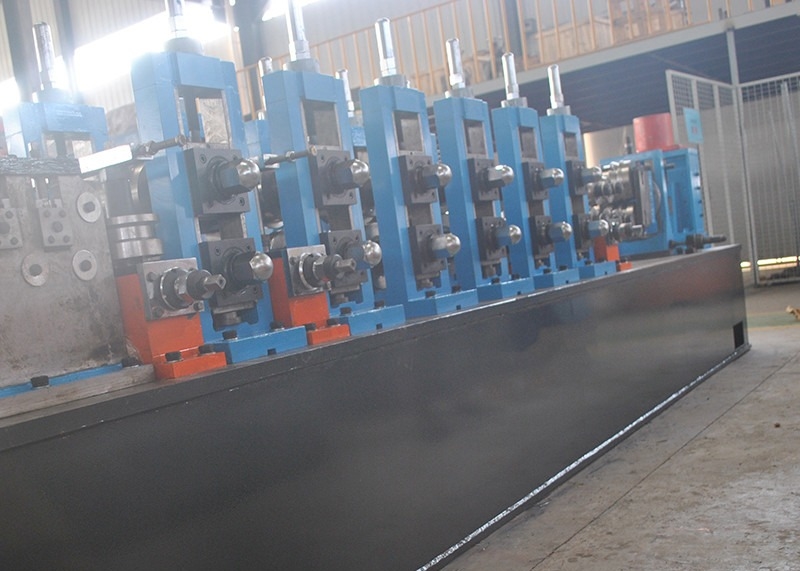

Machine de fabrication de tubes en acier galvanisé à paroi mince 100 M/min

Détails du produit:

Lieu d'origine:	HEBEI
Nom de marque:	TengTian
Certification:	CE
Numéro de modèle:	Hg

Des informations détaillées

Lieu d'origine:

HEBEI

Nom de marque:

TengTian

Certification:

Numéro de modèle:

Name:

Galvanized Thin Wall Steel Production Line 100 M/Min Steel Tube Making Machine

materials:

galvanized

Equipment Specification:

customer determined

Forming method:

Roller Forming Tube Machine

speed:

100 m/min

Warranty:

One year

Material:

Low carbon HRC

Forming type:

direct forming

Work shop:

100x18 m, H＞3m ( crane to ground )

Mettre en évidence:

High Light

Mettre en évidence:

Machines pour la fabrication de tubes en acier galvanisé

Machine de fabrication de tubes en acier à paroi mince

Informations commerciales

Quantité de commande min:

1 ensemble

Prix:

$100000 to $1 million

Détails d'emballage:

Emballage imperméable et navigable d'exportation.

Délai de livraison:

120 jours de travail

Conditions de paiement:

L/C, T/T

Capacité d'approvisionnement:

50 ensembles/année

Description du produit

Machine de fabrication de tubes en acier galvanisé à paroi mince 100 M/min

Spécifications du produit

Attribut	Valeur
Nom	Machine de fabrication de tubes en acier galvanisé à paroi mince
Matériaux	D'autres produits
Caractéristiques du matériel	Déterminé par le client
Méthode de formage	Machines à former des tubes à rouleaux
Vitesse	100 m/min
Garantie	Un an
Matériel	HRC à faible teneur en carbone
Type de forme	Formation directe
Le magasin de travail	100x18 m, H>3 m (crane au sol)

Modèles de produits standard

Je ne veux pas.	Modèle	Taille du tuyau	Épaisseur	Vitesse (m/min)	Capacité (KW)	HF (KW)	Surface (LxW en mètres)
1	HG20	ø8 - ø20 mm	0.3 - 1,5 mm	30 à 150	210	100	40*12
2	HG32	ø10 - ø32 mm	0.4 - 2,0 mm	30 à 150	300	150	40*12
3	HG50	ø16 - ø50 mm	00,7 à 2,5 mm	30 à 150	410	200	60*12
4	HG60	ø22 - ø60 mm	0.9 à 3,0 mm	30 à 150	410	200	60*12
5	HG76	Ø25 - ø76 mm	1 à 4 mm	30 à 120	580	300	80*16
6	HG89	Ø32 - ø89 mm	1 à 4,5 mm	30 à 100	660	300	100*16
7	HG114	Ø45 - ø114 mm	1.5 à 5 mm	30 à 80	920	400	100*16
8	HG140	Ø50 à ø140 mm	1.5 à 5.5 mm	30 à 80	920	400	100*16
9	HG165	Ø60 - ø165 mm	2 à 6 mm	30 à 60	1100	500	100*16
10	HG219	Ø114 - ø219 mm	3 à 8 mm	20 à 45	1400	600	150*16
11	HG273	Ø114 - ø273 mm	4 à 12 mm	15 à 30	2100	800	160*18
12	HG325	Ø165 à ø325 mm	4 à 14 mm	10 à 30	2500	1000	200*24
13	HG426	Ø165 à ø426 mm	4 à 16 mm	8 à 25	2900	1200	250*24
14	HG508	Ø219 - ø508 mm	5 à 18 mm	5 à 18	3400	1600	300*24
15	HG610	Ø355 à ø610 mm	5 à 18 mm	5 à 18	3700	1600	300*24
16	HG760	Ø426 - ø760 mm	5 à 20 mm	5 à 20	4300	1800	300*24

Vue d'ensemble du produit

Cette machine polyvalente est largement utilisée dans de multiples industries, notamment:

Fabrication de véhicules automobiles et ferroviaires
Construction de bâtiments (portes, fenêtres, structures en acier)
Infrastructure de transport (grilles de protection routière)
Armoires électriques et systèmes de rayonnages
Contenants et coffrages en acier
Structures de support de panneaux solaires
Construction navale et de ponts
Production de machines agricoles et de meubles
Projets de construction municipale

Composants de l'équipement

Découler:Il est équipé d'un système pneumatique pour l'expansion, la contraction et le freinage.

Législateur et nivelleur:Prépare l'acier en bobine pour le traitement en aplatissant les têtes et les queues des bandes, assurant un alignement approprié pour les opérations de soudage ultérieures.

Pour les appareils de traitement des déchetsEnlève les sections irrégulières du ruban adhésif et soude les extrémités de la bobine pour un fonctionnement continu.

Formage et dimensionnement:Il forme des bandes d'acier en tubes ronds, carrés ou rectangulaires aux dimensions réglables.

Scie à froid:Fournit une coupe hydraulique avec une précision de ± 5 mm, avec un servo-entraînement de haute puissance et une transmission rack/pinion importée.

Composants complets du système

Je ne veux pas.	Nom du composant
1	Décapsuleur
2	Déplaçage et levage
3	Cisaillement et soudage automatiques
4	Accumulateur
5	Formage et dimensionnement
6	Scie à froid
7	Tableau de débit
8	Détection et blocage automatiques
