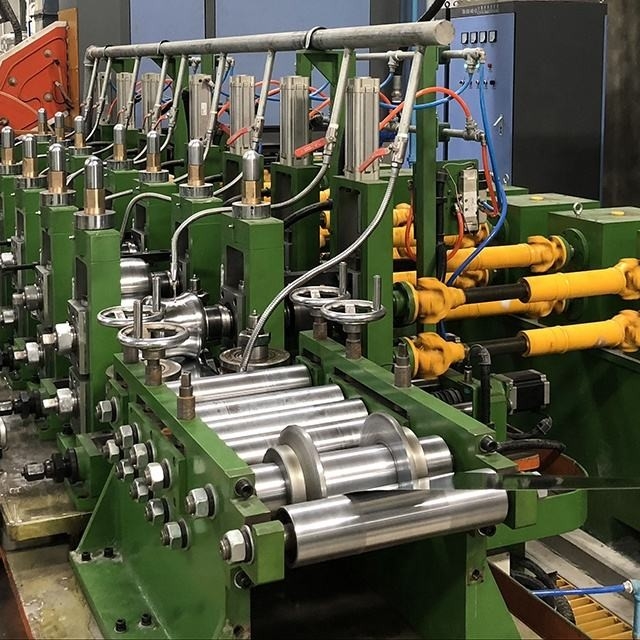

ERW Machine de fabrication de tubes soudés haute fréquence pour tubes structurels
| Attribut |
Valeur |
| Alimentation électrique |
380V/50Hz |
| Épaisseur de la bobine |
10 mm |
| Application |
Production de tubes |
| Matériau du tube |
Acier au carbone, acier galvanisé, acier inoxydable |
| Longueur |
4-12m |
| Méthode de formage |
Serrage par rouleau |
| Matériaux |
Q235 |
| Matériau |
HRC, CRC, Acier galvanisé |
| Type de formage |
Formage direct |
| Durée de vie |
Longue |
| Article |
Machine de fabrication de tubes automatique |
| Service après-vente |
Service outre-mer |
| Avantage |
Facile à utiliser |
| Personnalisé |
Oui |
| Diamètre du tube |
30x30-100x100mm |
Brève introduction de la machine de fabrication de tubes de haute précision ERW
La ligne de production de tubes soudés haute fréquence HG 203x8mm de haute précision est conçue pour la production de tubes structurels. Elle produit des tubes ronds de 76 à 203 mm avec une épaisseur de 1,5 à 8,0 mm, et des tubes carrés de 60x60 à 160x160 mm avec une épaisseur de 1,5 à 8,0 mm. Cette ligne de production intègre des éléments de conception innovants provenant d'équipements nationaux et internationaux, avec un contrôle PC/ordinateur complet, une technologie de pointe, une utilisation et une maintenance pratiques, atteignant les normes internationales du début des années quatre-vingt-dix et conservant le leadership national.
Processus de production
- Faire défiler vers le haut
- Déroulage
- Aplatissement
- Cisaillement des extrémités et soudure bout à bout
- Accumulateur
- Formage
- Soudure par induction haute fréquence
- Enlèvement des bavures externes
- Refroidissement
- Calibrage
- Coupe
- Contrôle et collecte
- Accès à l'entrepôt
Diagramme de flux de production
Modèles de machines de fabrication de tubes ERW
| Modèle |
Plage de diamètres |
Épaisseur du tube |
Vitesse de moulage (m/min) |
Puissance du moteur (KW) |
Surface mécanique (m³) |
| HG20 |
8-20MM |
0.3-1MM |
30-120 |
55 |
7×50 |
| HG32 |
12-32MM |
0.3-2.0MM |
30-120 |
75 |
7×50 |
| HG50 |
16-50MM |
0.8-2.5MM |
30-110 |
110 |
7×60 |
| HG60 |
20-60MM |
0.8-3MM |
30-100 |
132 |
7×65 |
| HG76 |
12-76MM |
1-3MM |
30-100 |
320 |
8×80 |
| HG89 |
32-89MM |
1-4MM |
30-80 |
350 |
8×80 |
| HG114 |
45-114MM |
1.5-5.0MM |
30-60 |
400 |
10×100 |
| HG165 |
60-165MM |
3-7MM |
30-50 |
600 |
10×110 |
| HG219 |
114-219MM |
4-8MM |
20-40 |
800 |
12×150 |
| HG273 |
114-273MM |
4-10MM |
15-30 |
1000 |
18×160 |
| HG325 |
165-325MM |
4-12MM |
10-30 |
1200 |
18×180 |
| HG426 |
165-426MM |
4-16MM |
8-25 |
1400 |
18×180 |
| HG508 |
219-508MM |
4-20MM |
8-20 |
2000 |
21×180 |
À propos de nous
Notre entreprise est spécialisée dans les solutions d'automatisation complète avec de solides capacités techniques et commerciales. Grâce à des efforts continus, nous avons capturé une part de marché nationale importante et avons étendu nos exportations vers la Corée, le Vietnam, l'Indonésie, l'Afrique du Sud, le Kazakhstan et d'autres pays.
Qualifications
Nos services
- Envoi d'ingénieurs pour l'installation et la formation des opérateurs
- Garantie de qualité d'un an avec service de réparation à vie
- Services avant-vente, y compris la conception de l'atelier et de la production
- Services après-vente, y compris l'installation, la formation et le support technique
- Option de support d'ingénieur étendu (plusieurs mois à 1 an)
- Conception complète de projet pour la production de tubes en acier inoxydable/acier au carbone
- Responsabilité totale pour le chargement et l'expédition
Nos clients
Nous sommes spécialisés dans les laminoirs à tubes, les lignes de refendage, le formage à froid et les laminoirs à tubes en acier inoxydable. Intégrant la technologie japonaise de pointe avec l'innovation, nos machines répondent aux normes japonaises avec une configuration avancée, une qualité stable, d'excellentes performances et une reconnaissance mondiale.
Exposition
Emballage et expédition
Nos équipements ont été exportés vers l'Égypte, la Grèce, la Corée du Sud, le Vietnam, l'Indonésie, l'Afrique du Sud et d'autres pays, recevant des commentaires positifs de clients du monde entier.
