Nom du produit: | Fabrication de tubes soudés en acier au carbone | Couleur: | Blanc |
---|---|---|---|
Longueur du tuyau: | 4-8 m | Précision à la longueur: | 0-6 millimètres |
Matériel: | Acier à faible teneur en carbone | Diamètre: | 15-60 millimètres |
Utilisation: | construction en acier | Mot-clé: | Erw a soudé la tuberie |
Mettre en évidence: | Équipement de broyeur de tuyaux ERW,Équipement pour moulin à tubes de 15 à 60 mm,Équipement de broyeur de tubes à ERW au carbone |
ERW Carbon Steel Welded Pipe Mill
Principal Équipement et données principales :
4.1 Dérouleur
Diamètre intérieur de la bobine, mm | 480~600 |
Diamètre extérieur de la bobine, mm | Max 1800 |
Largeur de la bande, mm | 45~150 |
Poids de la bobine, max, tonne | 2 |
Structure | Double-maquereau |
Expansion du tambour | Pneumatique |
Pivotant | Manuel |
4.2 Cisailles soudeuses semi-automatiques
Largeur de coupe, mm | 45~150 |
Épaisseur de la bande, mm | 0.6~3.25 |
Vitesse de soudage, m/min | 0.59~0.9 |
Déplacement de la torche | Servomoteur CC |
Serrage de la bande pendant le soudage | Manuel |
Cisaillage de la bande | Pneumatique |
Soudage de la bande | Soudeuse à bouclier CO2 CO2 |
Réglage de haut en bas | Manuel |
4.3 Ensemble de rouleaux pinceurs
Vitesse d'alimentation, max, m/min | 300 |
Montée et descente du rouleau pinceur | Pneumatique |
Matériau du rouleau pinceur | GCr15 |
Ensemble de rouleaux de guidage en hauteur | 1 |
Ensemble de rouleaux de guidage d'entrée | 1 |
Moteur, kW | 11 |
4.4 Accumulateur à cage
Dimensions, m | 8×3.5 |

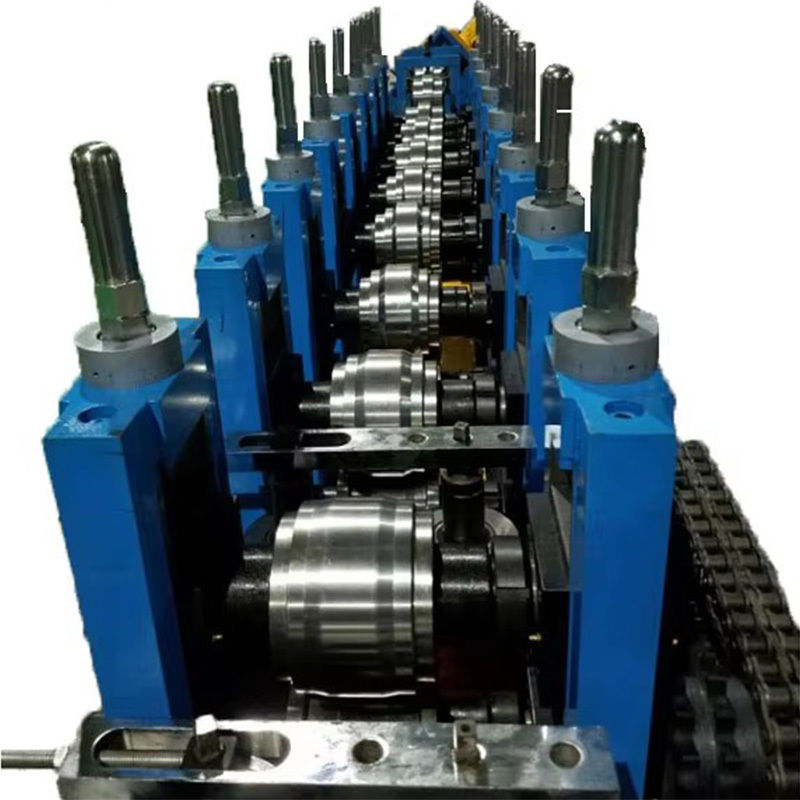

4.5 Laminoir de formage et de calibrage
Matériau |
Acier à faible teneur en carbone et acier faiblement allié σb≤500Mpa σs≤300Mpa |
Diamètre du tube, mm | 16~50 |
Épaisseur de la bande, mm |
0.6~3.25 (pour tube rond) 0.6~2.5 (pour tube carré et rectangulaire) |
Largeur de la bande, mm | 45~145 |
Puissance du moteur principal, kW | 2×55 |
Puissance HF, kW | 200KW |
Mode de formage | Formage au rouleau |
Support | Style portique |
Vitesse de formage, m/min | Max80 |
Guide d'entrée | 1 |
Nombre de supports de formage |
- horizontal 6 -vertical 6 |
Nombre de supports de calibrage |
-horizontal 6 - Vertical 6 |
Support de rouleau de guidage de soudure | 1 |
Support de rouleau de pression | 1 |
Racloir de cordon | 2 |
Zone de refroidissement | 1 |
Diamètre de l'arbre du rouleau d'entraînement, mm | 40Cr, Φ55 |
Diamètre de l'arbre du rouleau latéral, mm | 40Cr, Φ35 |
Tête de Turks | Style à 4 rouleaux. 2 |
Boîte de réduction | Boîte d'engrenages coniques |
Système d'entraînement | BS Euro herm |
4.6 Scie volante
Diamètre extérieur du tube, max, mm | 50 |
Épaisseur de paroi, max, mm | 3.5 |
Coupe à longueur, m | 4~8 |
Puissance du moteur de coupe, kW | CA 15 |
Puissance du moteur de déplacement, kW | CC 15 |
Précision de coupe, mm | 0~6 |
Contrôle | Ordinateur |
4.7 Convoyeur
Moteur, kW | 3 |
