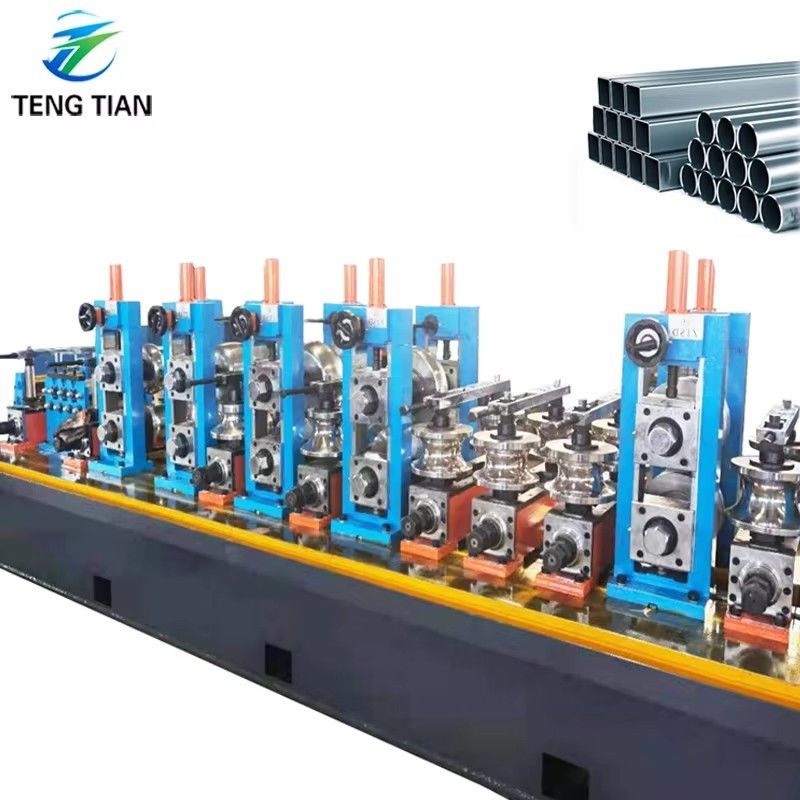

Ligne de production de tubes en acier au carbone soudés à haute fréquence entièrement automatique
Spécifications clés
| Résistance à la traction de la matière première |
σb≤520 Mpa |
| Gamme de tailles de tubes |
70x70-150x150mm |
| Épaisseur |
2.0-10.0mm |
| Vitesse de production maximale |
20～50m/min |
| Système de contrôle |
PLC |
| Longueur de coupe fixe |
6-15m |
| Garantie |
Un an |
| Type de soudure |
Soudure haute fréquence |
Aperçu du produit
La ligne de production de tubes soudés à haute fréquence HG254 de haute précision produit des tubes carrés (70x70-150x150mm) et des tubes ronds (φ89-φ190mm) avec une épaisseur allant de 2,0 à 10,0 mm. Cette ligne de production entièrement automatisée intègre une technologie de pointe provenant de sources nationales et internationales, avec un contrôle PC/ordinateur pour une utilisation et une maintenance pratiques.
Spécifications techniques
- Matière première : Bande d'acier laminée à chaud ou laminée à froid (conforme à GB700-88, GB1591-88)
- Propriétés des matériaux : δs Point de limite d'élasticité ≤345Mpa, δb Résistance à la traction ≤610Mpa
- Largeur de la bande d'acier : 280-600mm (±0.2mm)
- Dimensions de la bobine d'acier : Diamètre intérieur Φ508mm~Φ760mm, Diamètre extérieur Φ1200-Φ2000mm
- Poids maximal de la bobine : 15 000 kg
Processus de production
Matière première (bande) → Dérouleur → Coupe et soudure → Alimentation → Stockage du matériau → Nivellement passif → Formage par laminage → Soudure haute fréquence → Enlèvement des bavures de soudure → Refroidissement → Calibrage → Redressement grossier → Coupe à la longueur → Collecte
Précision du produit
Tolérance du diamètre extérieur du tube : ±0.1mm
Équipement principal
Chariot de chargement : Pour le transport des bobines d'acier (Φ1200-2000mm) vers le dérouleur
Dérouleur hydraulique : Gère les bobines jusqu'à 15 TONNES avec expansion hydraulique
Machine à tête droite : Guide la bande d'acier dans le niveleur
Machine de nivellement à pinces : Nivele la tête/l'extrémité de la bande (moteur de 15KW)
Cisailles/Soudeuse semi-automatiques : Pour une production continue (coupe hydraulique)
Accumulateur horizontal : Stocke 500-1000M de bande pour un fonctionnement continu
Laminoir de formage et de calibrage
- Formage grossier avec des supports horizontaux et verticaux
- Processus de formage raffiné
- Table de travail de soudure avec rouleaux de guidage et polissage
- Table d'eau de refroidissement
- Machine de calibrage avec supports universels
Soudeuse haute fréquence 600KW
| Soudeuse HF à semi-conducteurs 600kW |
1 unité |
| Armoire de commutation de redressement |
1 |
| Armoire de sortie de l'onduleur |
1 |
| Console (avec PLC) |
1 |
| Refroidisseur eau-eau |
1 |
Foire aux questions
Êtes-vous un fabricant ou une société commerciale ?
Nous sommes un fabricant avec plus de 20 ans d'expérience.
Quelle est la taille maximale de tube que vous ayez jamais produite ?
Maximum φ630mm.
Puis-je visiter la ligne de machines de votre client ?
Oui, mais nous devons d'abord obtenir l'accord de notre client.
Quels sont les avantages de votre machine ?
Fonctionnement entièrement automatique, capacité de formage directe carrée, rouleaux partagés et système de changement rapide.
Comment puis-je obtenir un devis ?
Veuillez nous envoyer vos exigences de taille et d'épaisseur de tube.
