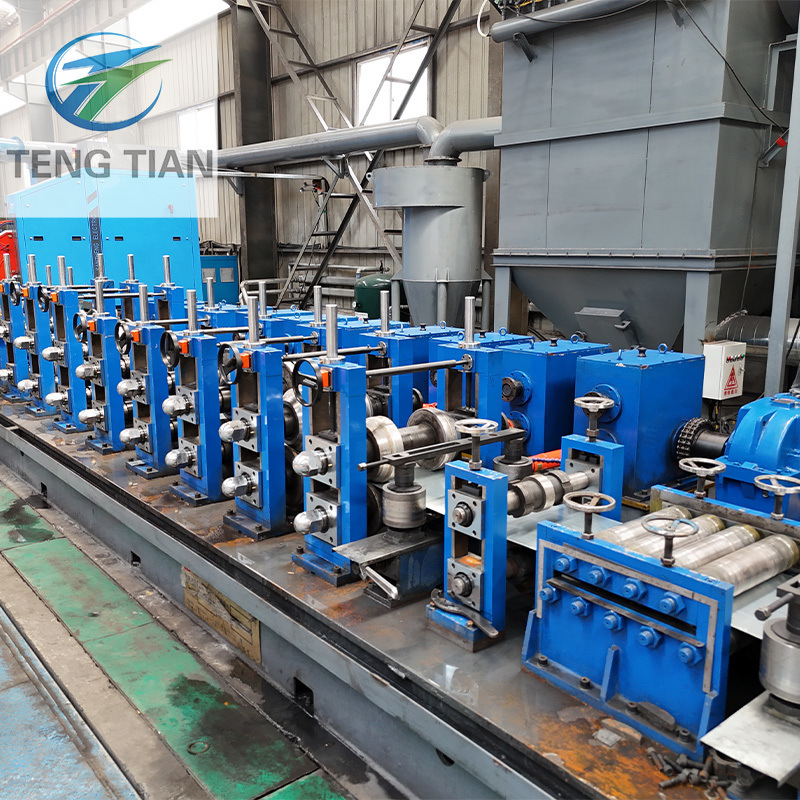

76-203mm Diameter 1.5-8mm Thickness High Frequency Welded Pipe Mill
Diamètre Max 208mm | Épaisseur Max 8mm
Spécifications du produit
| Attribut |
Valeur |
| Nom du produit |
Laminoir à tubes soudés haute fréquence Diamètre Max 208mm Épaisseur Max 8mm |
| Résistance à la traction |
σb≤500 Mpa |
| Plage d'épaisseur |
1.5-8mm |
| Vitesse de production maximale |
20～60m/min |
| Longueur de coupe fixe |
6-12m |
| Plage de tailles de tubes |
φ76-φ203mm |
| Garantie |
Un an |
| Type de soudure |
Soudure haute fréquence |
Aperçu du produit
La ligne de production de tubes soudés haute fréquence HG 165.2x9(7") de haute précision est conçue pour la production de tubes structurels. Elle produit des tubes ronds de 76 à 203 mm avec une épaisseur de 1,5 à 8,0 mm et des tubes carrés de 60x60 à 160x160 mm avec une épaisseur de 1,5 à 8,0 mm.
Cette ligne de production intègre des éléments de conception innovants provenant d'équipements nationaux et internationaux, avec un contrôle PC ou informatique complet avec une technologie de pointe pour une utilisation et une maintenance pratiques. Elle répond aux normes internationales du début des années 1990 et représente une technologie de pointe nationale.
Processus de production
- Dérouleur → Tête droite → Cisaille et soudeuse → Accumulateur → Formage
- Soudeuse HF → Coupe-cordon → Refroidissement → Calibrage → Tête de Turquie → Scie
- Table de sortie → Machine à redresser (en option) → Chanfreineuse → Emballage → Stockage
Spécifications des équipements clés
1. Chariot de chargement
- Diamètre extérieur de la bobine : Φ1200-2000mm (confirmation de l'acheteur requise)
- Largeur de la bande : 240-640mm
- Poids maximal de la bande : 10 TONNES
- Vitesse : 5m/min
- Type de levage : Hydraulique
- Pression de service : 10Mpa
2. Dérouleur hydraulique à un mandrin
- Structure : Dérouleur hydraulique à un mandrin
- Diamètre extérieur de la bobine : Φ1200-2000mm
- Diamètre intérieur de la bobine : Φ508mm
- Largeur de la bande : 240-640mm
- Épaisseur de la bande : 1,5-8,0mm
- Poids maximal de la bande : 10,0 TONNES
- Moteur d'entraînement : 4kw, 380V
- Vitesse de rotation du mandrin : Nmin=1r/min
3. Machine à tête droite
Utilisée pour guider la bande d'acier dans le niveleur en douceur. Composée d'un bras de pression et d'une tête de pelle dans une configuration de type portique avec une capacité de déroulement vers le haut et vers le bas.
4. Machine de nivellement à pinces
- Moteur de nivellement : 15KW
- Diamètre du rouleau de pincement : Φ210x900mm (matériau 40Cr)
- Diamètre du rouleau de nivellement : Φ160x900mm (matériau 40Cr)
- Largeur de nivellement : 240-640mm
- Épaisseur de pincement/nivellement : 1,5-8,0mm
- Vitesse : 0-11M/Min
5. Cisaille et soudeuse
- Épaisseur de la bande d'acier : 1,5-8,0mm
- Largeur de la bande d'acier : 240-640mm
- Résistance de la bande d'acier : δs ≤345Mpa, δb ≤610Mpa
- Type de coupe : Hydraulique
- Type de compression : Hydraulique
- Type de soudure : Mouvement motorisé
- Pression de service hydraulique : 10Mpa
- Matériau de la lame : H13
6. Accumulateur horizontal
- Diamètre : 10000mm
- Épaisseur de la bobine d'acier : 1,5-8,0mm
- Largeur de la bande : 240-640mm
- Vitesse maximale de transport : 100-180m/min
- Puissance du moteur d'alimentation : CC 90kw
- Puissance du moteur du corps de l'accumulateur : CA 15KW×16
- Longueur de stockage : 500-1000M
7. Laminoir de formage et de calibrage
- Type conventionnel : Cintrage en W
- Type d'entraînement du groupe réducteur : Engrenage hélicoïdal (cémentation)
- Système de changement rapide à joint en U avec arbres de rechange
- Système de rouleau de guidage et de pincement côté entrée
- Formage grossier : 4 montants principaux, 4 montants latéraux
- Formage affiné : 3 montants principaux, 3 montants latéraux
- Puissance du moteur d'entraînement : 160Kw
8. Scie à fraiser
- Matériau du tube : SRT355, SGT355 (STK490, SGH490, POSMAC)
- Plage de tubes ronds : 76-203mm
- Plage de tubes carrés : 75x75-150x150mm
- Vitesse de ligne maximale : 60m/min
- Longueur de coupe du tube : 4000～15000mm
- Précision de coupe : ±2mm
- Quantité de bavures : Max 0,2mm
9. Table de sortie et convoyeur
- Longueur totale : Environ 25 mètres
- Pas des rouleaux : 600mm
- Entraînement : Moteur CA (3EA) avec chaîne et contrôle de la vitesse par onduleur
- Comprend un système de tri pour les tubes bons/mauvais
- Patins d'inspection : 4 rangées × longueur 2M + Poche 4 rangées × largeur 1,2M
- Poche pour tubes défectueux : 6 rangées × largeur 1,5M
10. Machine à redresser (en option)
- Correction des tubes : Limite d'élasticité maximale <355mpa
- Plage de diamètres : Φ76-Φ203mm
- Distance des rouleaux : 650mm
- Diamètre de la gorge : 250mm
- Longueur : 380mm
- Angle de rotation : 37,183-43,426 degrés
- Vitesse de correction : 20-60m/min
- Moteur : 55kw×2 ensembles
11. Chanfreineuse (en option)
Équipement spécial pour le fraisage et le chanfreinage de la face d'extrémité des tubes en acier, avec entraînement mécanique et servo avec commande électrique pour un fonctionnement automatique. La conception à double poste permet de traiter deux tubes en acier simultanément.
Q1 : Êtes-vous un fabricant ou une société commerciale ?
A1 : Nous sommes un fabricant, avec plus de 20 ans d'expérience.
Q2 : Quelle est la taille maximale de tube que vous ayez jamais produite ?
A2 : Max φ630mm
Q3 : Puis-je visiter la ligne de machines de votre client ?
A3 : Oui, mais je dois d'abord obtenir l'accord de mon client.
Q4 : Quels sont les avantages de votre machine ?
A4 : Comprend entièrement automatique, formage direct carré, rouleaux partagés. Système de changement rapide
Q5 : Comment puis-je obtenir le devis ?
A5 : Veuillez nous envoyer vos exigences concernant la taille et l'épaisseur des tubes.
