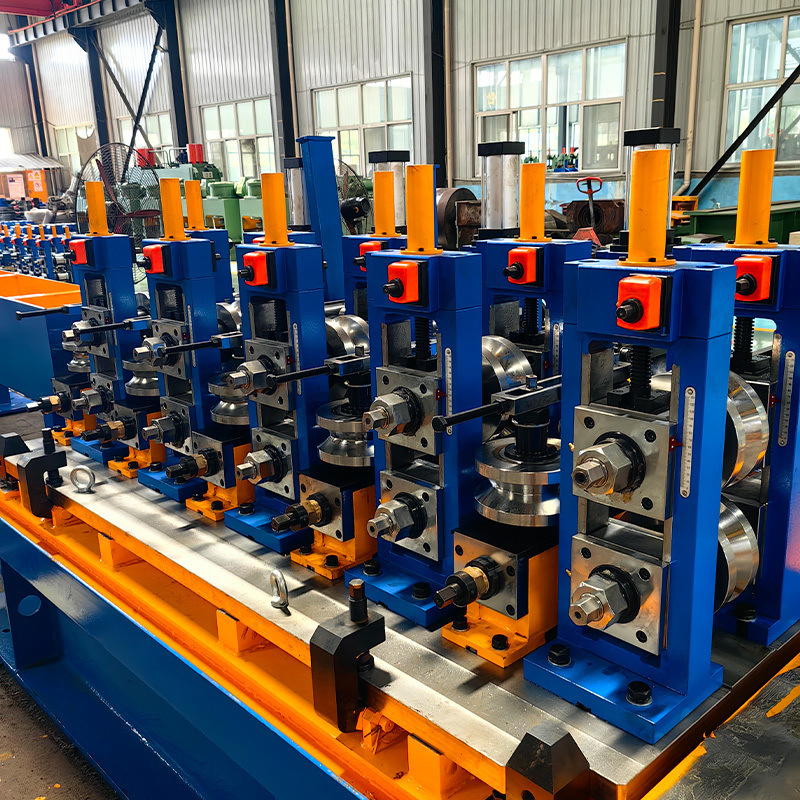

Tuberie soudée à haute fréquence de tuyaux en acier ERW

La ligne de production de tuyaux soudés à haute fréquence de haute précision HG 165.2x9 ((7") est conçue pour la fabrication de tuyaux structurels avec les capacités suivantes:

• Diamètre du tuyau rond: 76,3-165,2 mm avec une épaisseur de 2,0 à 9,0 mm
• Taille du tuyau carré: 75x75-150x150 mm avec une épaisseur de 2,0 à 9,0 mm
• Taille du tuyau rectangulaire: 100x50-200x100 mm avec une épaisseur de 2,0 à 9,0 mm

Cette ligne de production intègre une technologie de pointe avec contrôle PC/ordinateur, offrant un fonctionnement et une maintenance pratiques tout en atteignant les normes internationales.

• Matériau: bande d'acier laminée à chaud ou à froid (SRT355, SGT355, STK490, SGH490, POSMAC)
• Épaisseur: 2,0 à 9,0 mm
• Largeur: 230 à 600 mm
• Diamètre intérieur de la bobine: Φ508 mm
• Diamètre extérieur de la bobine: Φ1200-Φ2000 mm (confirmation finale par l'acheteur)
• Poids maximal de la bobine: 10 tonnes
• Vitesse maximale du moulin: 60 m/min
• Condition du bord de bande: trancheur
• Direction de la ligne: de droite à gauche

Le processus de fabrication complet comprend:

• Découler → Tête droite → Cisailleuse et soudeur → Accumulateur → Formage
• Soudeuse HF → coupeuse de perles → refroidissement → dimensionnement → tête de dinde
• Tâche → Table de mise à l'épreuve → Machine à redresser (facultatif) → Fermeture de finition → Emballage → Entreposage

• Diamètre extérieur de la bobine: Φ1200-2000 mm
• Largeur de bande: 230 à 600 mm
• Poids maximal des bandes: 10 tonnes
• Vite: 5 m/min
• Type d'ascenseur: hydraulique

• Type d'extension: expansion hydraulique
• Moteur d'entraînement: 4 kW, 380 V
• Velocité de rotation du mandrin: Nmin=1r/min
• Caractéristiques du frein à disque réglable de type de refroidissement par eau

• Moteur de nivellement: 15 kW
• Pour les rouleaux à pincer, le diamètre est de Φ210x900 mm (matériau: 40Cr)
• Le diamètre du rouleau de nivellement: Φ160x900 mm (matériau: 40Cr)
• Largeur de nivellement: 230 à 600 mm
• Vitesse de pincement/nivellement: 0 à 11 M/min

• Type conventionnel W Bending avec réducteur d'engrenages hélicoïdaux
• Système de changement rapide en U-joint pour le changement de rouleau
• Puissance du moteur: 160 kW
• Résistants à rouleaux à 4 rouleaux avec réglage du moteur CA
• Coupeuse à perles extérieure à 2 têtes (réglage hydraulique)

• Vitesse maximale de la ligne: 60 m/min
• Longueur de coupe des tuyaux: 4000-15000 mm
• Précision de coupe: ±2 mm
• Quantité de bourgeons: max. 0,2 mm
• Servo-moteur entraîné par moteur principal de 37 kW
• Caractéristiques 3 groupes de pinces hydrauliques avec entrée en forme de cône

• Longueur totale: ~ 25 mètres avec une inclinaison de roulement de 600 mm
• Moteur à courant alternatif avec régulateur de vitesse par onduleur
• Tri automatique des tuyaux en bon état et des tuyaux défectueux
• Système de soufflage d'air pour le nettoyage extérieur

• Diamètre du tuyau: Φ76,3-Φ165,2 mm
• Vitesse de correction: 20 à 60 m/min
• Puissance du moteur: 55kw×2 ensembles
• Autonomie de levage des rouleaux supérieurs: 250 mm
• Caractéristiques réglage de la boîte d'engrenages pour un contrôle précis
