144mm et 4,5" norme internationale de machine de broyeur de tubes ERW
| Attribut |
Valeur |
| Nom de l'appareil |
Machine de broyeur de tubes |
| Produit |
Tuyau rond |
| Fonctionnalité |
Précision |
| Matériel |
Acier au carbone et acier galvanisé |
| Autre tuyau |
Tuyau carré |
| Taille maximale |
114mm |
| Épaisseur |
3mm |
| Longueur |
3-6m |
| Rouleaux |
Non inclus |
| Modèle |
114 |
Description du produit
Le broyeur de tubes automatique HG114 est conçu pour produire des tuyaux carrés de 50 à 114 mm et des tuyaux ronds de taille correspondante avec une épaisseur allant de 1 à 3 mm. Utilisant une conception avancée de passage de rouleaux, cette ligne de production fabrique des tubes en acier soudés avec un usinage de qualité supérieure et un assemblage de haute précision.
Principales fonctionnalités
- Conception de style trou à double rayon pour une efficacité améliorée
- Optimisé pour les caractéristiques de fonctionnement et la sécurité
- Coût des rouleaux réduit tout en maintenant une productivité élevée
- Fabrication de précision pour un résultat de qualité constante
Spécifications techniques
Spécifications matérielles :
Norme : machine de broyeur de tubes standard international
Matériau : Acier galvanisé
Propriétés mécaniques : σb≤520Mpa, σs≤365MPa
Largeur de bande : 150-360 mm
Épaisseur de bande : 1-3 mm
Diamètre intérieur des bobines : Φ508 mm
Diamètre extérieur des bobines : Φ1300～φ2000mm
Poids de la bobine : ≤4T
Spécifications des tuyaux :
Diamètre du tuyau : tuyau rond 50-114 mm.
Longueur : 3-6m
Précision de coupe de tuyaux : 0-6 mm
Vitesse de formage : Max 90 m/min pour 2 mm d'épaisseur
Exigences fournies par l'acheteur :
Atelier : 60x12m, H＞5m (grue au sol)
Puissance : env. 3500KW 380V/60Hz/3phases
Eau de refroidissement à circulation : Débit : 30+30 CBM, Volume de la piscine : 40 m³
Air comprimé : Débit : 5 m³/min, Pression : 5-7 kg/cm²
Câble : Tous les câbles à l'extérieur de la machine doivent être fournis par l'acheteur après l'installation
Processus de travail
Dénuder l'acier pour le bobiner
Dérouleur
Lisseur d'extrémité
Aplatisseur
Soudeur de cisaillement
Unité de stockage de matériel
Formage, soudage, refroidissement, dimensionnement précis du diamètre des tuyaux
Dimensionnement et coupe précis de la longueur des tuyaux
Inspection
Conditionnement

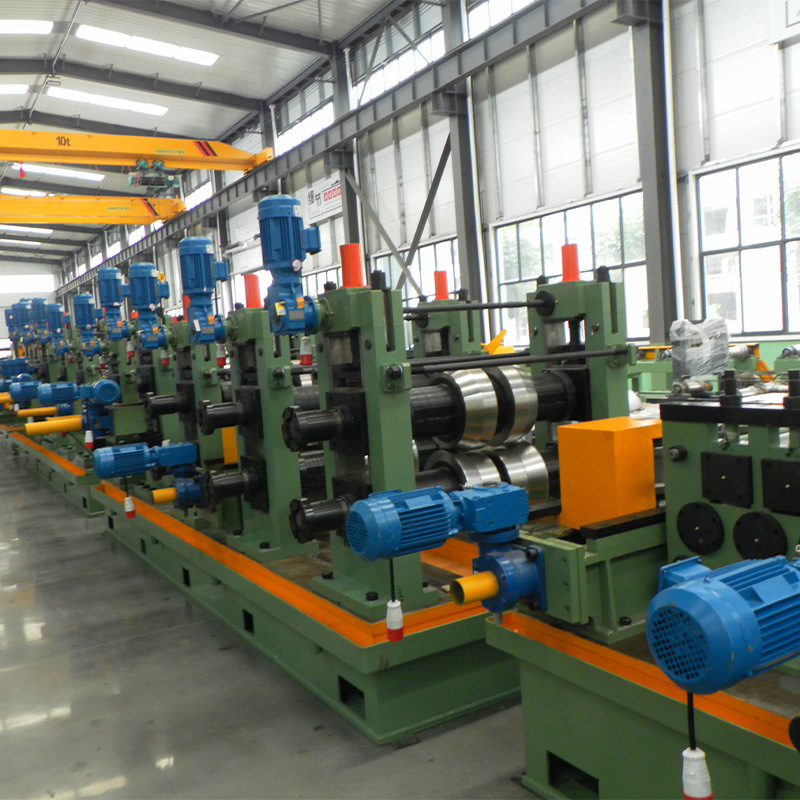

Images de machines de broyeur à tubes
1.) Nous enverrons l'ingénieur pour l'installation et formerons vos travailleurs à l'utilisation correcte de cette machine.
2.) Équipe de garantie
Garantie de qualité d'un an, réparation garantie à vie. Pendant la période de garantie de qualité, à l'exception des pannes causées par une erreur humaine, les pièces de réparation seront fournies gratuitement. Après la période de garantie de qualité, ne facturez que le coût des pièces de rechange.
3.) Nous fournissons le service pré-vente et après-vente.
service de pré-vente : conception d'atelier et conception de sortie de production
service après-vente : installation et formation, et ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur travailler pour vous pendant des mois ou 1 an. L'ingénieur vous aidera à améliorer le rendement, à réduire les déchets et à diminuer les coûts.
5.) Nous fournissons le service de pré-vente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6.) Nous serons responsables du chargement et de l’expédition
Q1 : Êtes-vous un fabricant ou une société commerciale ?
A1 : nous sommes fabricant, plus de 20 ans d’expérience.
Q2 : Quelle est la taille maximale du tuyau que vous avez produit ?
A2 : φ630 mm maximum
Q3 : Puis-je visiter la ligne de machines de votre client ?
A3 : Oui, mais je dois d’abord obtenir l’accord de mon client.
Q4 : quels sont les avantages de votre machine ?
A4 : Contient un carré de formage entièrement automatique et direct, des rouleaux de partage. Système de changement rapide
Q5 : Comment puis-je obtenir le devis ?
A5: veuillez nous envoyer vos besoins en matière de taille et d'épaisseur de tuyau.
