Fabrication de tubes soudés à haute fréquence pour l'acier au carbone de 114-273 mm
Attributs du produit
| Méthode de formage |
FFX Technologie de formage et formage direct |
| Vitesse de fonctionnement |
Max. 40 m/min |
| Forme du tuyau |
Ronde, carrée et rectangulaire |
| Diamètre du tuyau |
114 - 273 mm |
| Épaisseur maximale pour les tuyaux ronds |
2.0 à 10.0 mm |
| Type de soudage |
Soudage à haute fréquence |
| Scie à couper |
Scie de fraisage |
Description du produit

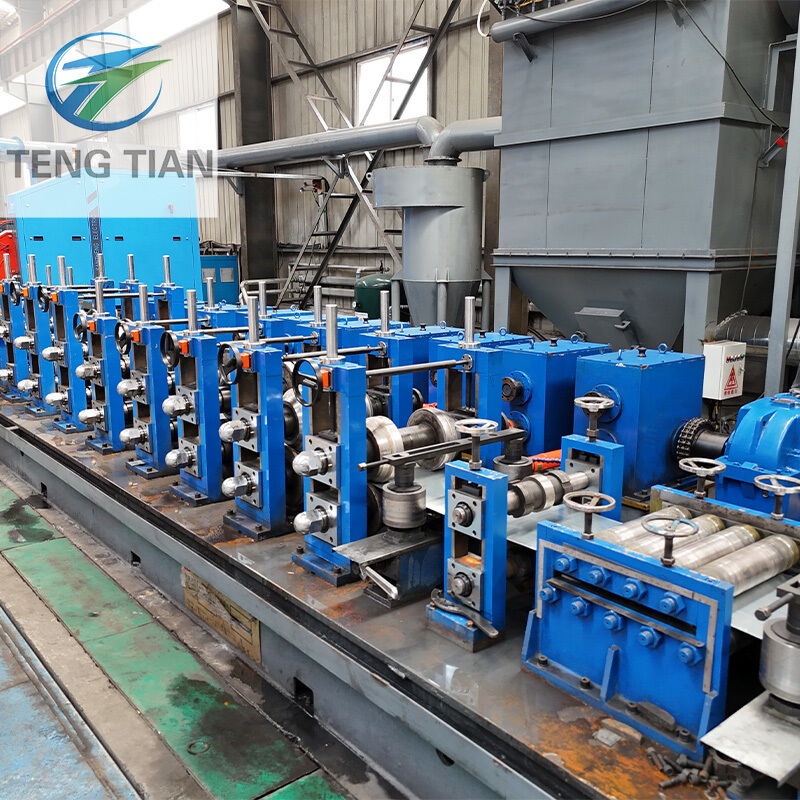

Le...ERW273 moulin à tubes ERW entièrement automatique de haute précisionest conçu pour la fabrication de tuyaux en acier soudés de diamètres allant de Φ114 mm à Φ273 mm et d'épaisseurs de paroi de 2,0 mm à 10,0 mm, y compris les tuyaux carrés de 60 × 60 mm à 200 × 200 mm.
Le procédé de fabrication de tubes à ERW
- Décoiffage et aplatissement des bobines d'acier en bandes
- Forme des bandes en forme de tuyau rond à l'aide de rouleaux de précision
- Soudage de tubes à l'aide d'une soudure à haute fréquence à l'état solide
- Tailles de tubes à des dimensions précises
- Coupe à longueur spécifiée (6-12 m) avec une précision de ±3 mm
Principaux avantages
- Fabrication de haute précision avec un écart de diamètre et de rondeur ≤ 0.08
- Incorpore la technologie japonaise pour une précision supérieure
- Système de réglage de l'engrenage de ver pour un contrôle précis
- Système de grattage réglable en 3D avec une capacité de rotation de ± 20°
- Formation carrée de poussée de la tête turque pour des angles R stables et uniformes
- Les blocs d'amortissement en nylon réduisent l'impact sur les arbres et les roulements
Processus de production
- Faites défiler
- Décapage
- Aplatissement
- Soudage par cisaillement et soudage des fesses
- Accumulateur
- Formation
- Soudage par induction à haute fréquence
- Élimination de l'écorce extérieure
- Réfrigération
- Taille
- Coupe
- Vérification et collecte
- Accéder à l'entrepôt
Spécifications techniques
Matière première
| Application du matériau |
D'acier laminé à chaud ou à froid |
| Grade du matériau |
Acier à faible teneur en carbone, acier à faible teneur en alliages: δs≤345Mpa |
| Identification des bandes d'acier |
Les pièces de rechange doivent être en forme de carreaux. |
| OD des bandes d'acier |
Les mesures de sécurité doivent être appliquées conformément à l'annexe II. |
| Poids de la bobine |
Max. 3000 kg |
Plage de production
| Type de tuyau |
Plage de taille |
Épaisseur |
| Pipe ronde |
114 - 273 mm |
2.0 à 10.0 mm |
| Pipe carrée |
60 × 60 - 200 × 200 mm |
2.0 à 10.0 mm |
| Pipe rectangulaire |
50 × 70 - 100 × 300 mm |
2.0 à 10.0 mm |
Spécifications supplémentaires
- Soudeuse à haute fréquence à l'état solide GGP800Kw
- Vitesse maximale de la ligne: 40 m/min
- Longueur du tube: 6 à 12 m
- Précision de coupe: ±3 mm
- Capacité électrique installée: environ 1000 kW
- Taille de toute la ligne: environ 100 × 12 m
En tant que fabricant certifié CE et ISO9001: 2008, nos machines de fabrication de tuyaux de haute qualité sont exportées vers plus de 30 pays, dont la Turquie, l'Égypte, le Maroc, le Kazakhstan, le Mexique et le Vietnam.
1Nous enverrons l'ingénieur pour l'installation et la formation de vos ouvriers sur le bon fonctionnement de cette machine.
2L' équipe de garantie
Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3) Nous fournissons le service avant-vente et après-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur qui travaille pour vous serval mois ou 1 an. L'ingénieur vous aidera à améliorer la production, réduire les déchets et réduire le coût.
5) Nous fournissons le service de prévente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6Nous serons responsables du chargement et de l' expédition.
Q1: Êtes-vous fabricant ou société commerciale?
R1: nous sommes fabricant, plus de 20 ans d'expérience.
Q2: Quelle est la taille maximale du tuyau que vous avez même produire?
A2: Maximum φ630 mm
Q3: Puis-je visiter la ligne de machine de votre client?
R3: Oui, mais je dois d'abord obtenir l'accord de mon client.
Q4: quels sont vos avantages de machine?
A4:Contenir pleinement automatique, carré de formage direct, rouleaux de partage.
Q5:Comment puis-je obtenir le devis?
A5:Veuillez nous envoyer vos besoins de taille de tuyau, épaisseur.
