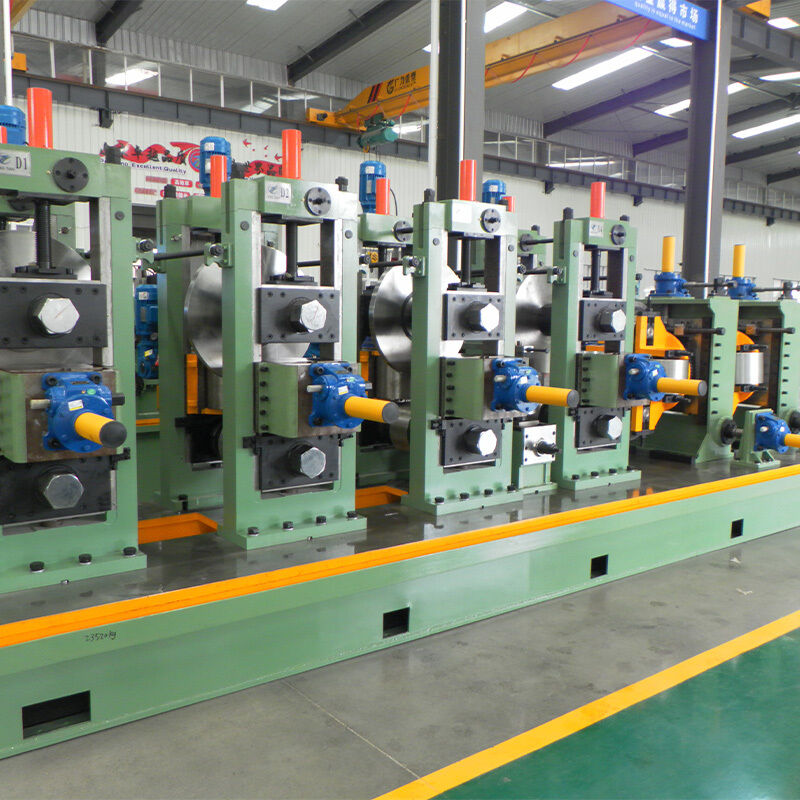

Broyeur de tubes carrés soudés à haute fréquence 30 m/min

Moulin à tubes carrés soudés à haute fréquence 30 m/min

Le moulin à tubes carrés soudés à haute fréquence de 150 kW 30m/min est conçu pour produire des tuyaux soudés de tuyaux ronds de 25 mm-50 mm, épaisseur 0,4-1,5 mm, tuyaux carrés : 20*20mm-40*40mm 0,4-1,5 mm.d'une épaisseur n'excédant pas 1 mmEn adoptant une conception de passage en rouleau, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.

Selon la ligne directrice de conception de l'amélioration du caractère de fonctionnement et de l'environnement et le caractère de sécurité et de production, en réduisant le coût du rouleau pour garantir une efficacité élevée,La ligne de production HG50 adopte le style de trou à double rayon de conception..

• Principaux paramètres et spécifications:
• Matériel Les spécifications:

(1)Conformément à la norme YB189-64

(2)Matériel: Acier à faible teneur en carbone et acier à faible teneur en alliages pour les constructions

(3) Propriétés mécaniques: σ_b≤ 520 Mpa,σ_s≤ 365 MPa

(4) Largeur de bande: 100 à 160 mm

(5) Épaisseur de bande:0.4 à 1.5 mm

(6)Diamètre intérieur des bobines:φ480φ520 mm

Diamètre extérieur des bobines:φ1000 φ1800 mm

Poids de la bobine: ≤ 1,5 tonne

(二) Spécification du tuyau soudé:

• Pipe ronde: 25 mm à 50 mm 0,4-1,5 mm
• Pipe carrée: 20*210mm-40*40mm 0,4-1,5mm

(2) Longueur de coupe fixe: 4 à 12 m

(3)Précision de coupe des tuyaux: 0-3 mm

• Vitesse de formage: 30 à 100 m/min

• Processus pour la chaîne de production

Chargement de bobine → Décodage →Coupe et soudage →Accumulateur en spirale horizontale →Formation, soudage HF, dégraissage, refroidissement, dimensionnement, redressement →STD Sage à couper à froid →Transmission → Emballage → Entreposage

Une brève introduction au laminage à tubes de haute précision ERW

La ligne de production de tuyaux soudés à couture droite de haute précision de la série HG est utilisée pour produire des tuyaux en acier soudés de 7 mm à 508 mm de diamètre et d'une épaisseur de paroi de 0,4 mm à 20 mm.Il peut également produire des tubes de forme spéciale, tels que les tubes carrés, les tubes rectangulaires, les tubes elliptiques, etc. dans le cadre du traitement des tubes circulaires.Cette unité adopte le système de formage FFX et FF le plus avancé au monde, et choisit le logiciel de conception de laminage allemand COPRA comme moyen et vérification finale du rouleau guide de conception.spécifications faciles à modifier, une technologie de pointe, un équipement fiable et un processus de production parfait.
