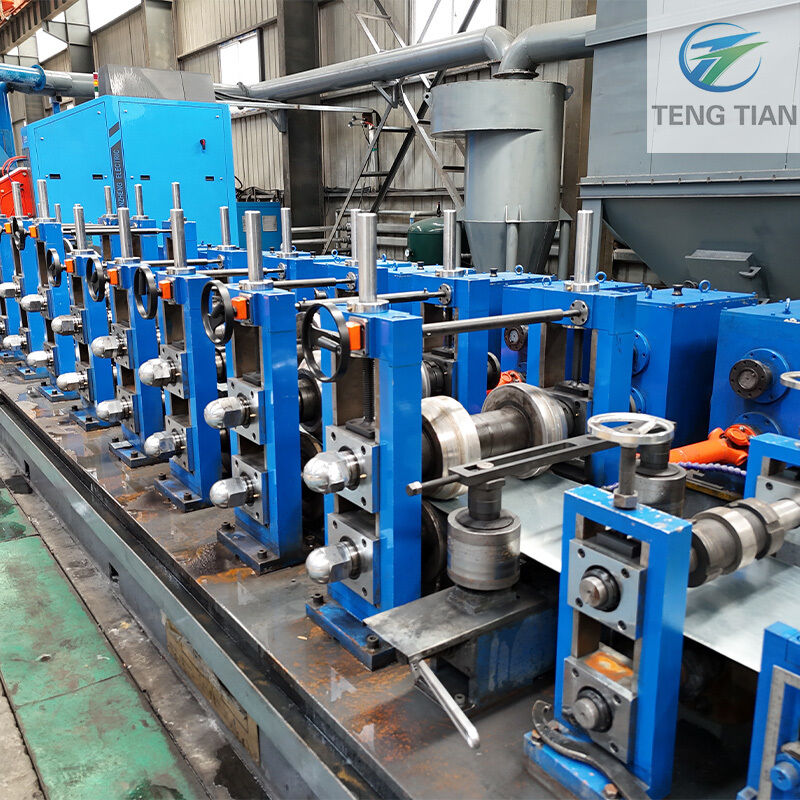

Machine de broyage de tubes de 165 mm pour tubes carrés ronds d'épaisseur de 7 mm

Machine de broyeur de tubes de 165 mm pour tubes carrés ronds de 7 mm d'épaisseur

Spécifications du produit

Attribut	Valeur
Nom du produit	Machine de broyeur de tubes
Production	Tuyau rond, tube carré, tuyau LTZ
Garantie	Un an
Taille maximale	165mm
Épaisseur maximale	7mm
Vitesse	20-50 m/min
Rouleaux	Cr12mov

Présentation de la machine

Cette machine de fabrication de tubes est conçue pour produire des tubes en acier soudés de haute qualité, notamment des tubes ronds, des tubes carrés et des tubes déformés (tuyaux LTZ). Dotée d'une conception avancée de passage de rouleaux, la ligne de production offre un usinage de précision et un assemblage de haute qualité. Disponible dans diverses configurations, notamment des modèles normaux, semi-automatiques, entièrement automatiques et de haute précision pour répondre aux diverses exigences des clients.

L'usine de tubes en acier au carbone peut produire des tuyaux allant de 76 mm à 165 mm de diamètre avec une épaisseur de 3,0 à 7,0 mm, y compris des tubes carrés et rectangulaires. Des conceptions personnalisées sont disponibles pour répondre aux besoins spécifiques des clients.

Spécifications techniques

Standard	SPHC, Q235, Q345, acier à faible teneur en carbone
Matériel	Acier à faible teneur en carbone et acier de construction faiblement allié
Propriétés mécaniques	σb≤520Mpa, σs≤365MPa
Taille du tuyau	76-165mm
Épaisseur du tuyau	3,0-7,0 mm
Longueur du tuyau	6-14 mètres
Précision de coupe de tuyaux	0-6mm
Exigences de l'atelier	120x8m, H>6m (grue au sol)
Pouvoir	Env. 800KW 380V/50Hz/3phases

Modèles disponibles

Modèle	Gamme de tailles	Épaisseur	Vitesse de production
HG20	8~20mm	0,3-1 mm	30-120 m/min
HG32	12 ~ 32 mm	0,3-2,0 mm	30-120 m/min
HG50	17 ~ 50mm	0,8-2,5 mm	30-110 m/min
HG60	17 ~ 60mm	0,8-3 mm	30-100 m/min
HG76	20 ~ 76 mm	1-3mm	30-100 m/min
HG89	30 ~ 89mm	1-4mm	30-80 m/min
HG114	50 ~ 114mm	1,5-5,0 mm	30-60 m/min
HG165	76 ~ 165mm	3-7mm	30-50 m/min
HG219	114 ~ 219mm	4-8mm	20-40 m/min
HG273	165 ~ 273mm	4-10mm	15-30 m/min
HG325	219 ~ 325mm	4-12mm	10-30 m/min
HG426	219 ~ 426 mm	4-16mm	8-25 m/min
HG508	273 ~ 508mm	4-20mm	8-20 m/min



Processus de production

1. Dénuder l'acier pour le bobiner
2. Dérouleur
3. Soudeur de cisaillement
4. Unité de stockage de matériel
5. Formage, soudage, refroidissement, dimensionnement précis du diamètre des tuyaux
6. Dimensionnement et coupe précis de la longueur des tuyaux
7. Inspection
8. Conditionnement



Assurance qualité et service

Notre personnel de service technique sera sur place pour l’installation, le débogage et la maintenance de l’équipement. Nous proposons une formation complète au personnel d’exploitation et de maintenance. Le matériel est accompagné d'une garantie de 12 mois à compter de la date d'arrivée. Dans des conditions de fonctionnement normales, nous proposons une réparation ou un remplacement gratuit pour tout problème lié à la qualité qui empêche un fonctionnement normal.

1.) Nous enverrons l'ingénieur pour l'installation et formerons vos travailleurs à l'utilisation correcte de cette machine.

2.) Équipe de garantie

Garantie de qualité d'un an, réparation garantie à vie. Pendant la période de garantie de qualité, à l'exception des pannes causées par une erreur humaine, les pièces de réparation seront fournies gratuitement. Après la période de garantie de qualité, ne facturez que le coût des pièces de rechange.

3.) Nous fournissons le service pré-vente et après-vente.

service de pré-vente : conception d'atelier et conception de sortie de production

service après-vente : installation et formation, et ingénieur qualifié pour le travail.

4.) Nous pouvons également envoyer l'ingénieur travailler pour vous pendant des mois ou 1 an. L'ingénieur vous aidera à améliorer le rendement, à réduire les déchets et à diminuer les coûts.

5.) Nous fournissons le service de pré-vente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.

6.) Nous serons responsables du chargement et de l’expédition

Q1 : Êtes-vous un fabricant ou une société commerciale ?
A1 : nous sommes fabricant, plus de 20 ans d’expérience.

Q2 : Quelle est la taille maximale du tuyau que vous avez produit ?
A2 : φ630 mm maximum

Q3 : Puis-je visiter la ligne de machines de votre client ?
A3 : Oui, mais je dois d’abord obtenir l’accord de mon client.

Q4 : quels sont les avantages de votre machine ?
A4 : Contient un carré de formage entièrement automatique et direct, des rouleaux de partage. Système de changement rapide

Q5 : Comment puis-je obtenir le devis ?
A5: veuillez nous envoyer vos besoins en matière de taille et d'épaisseur de tuyau.
