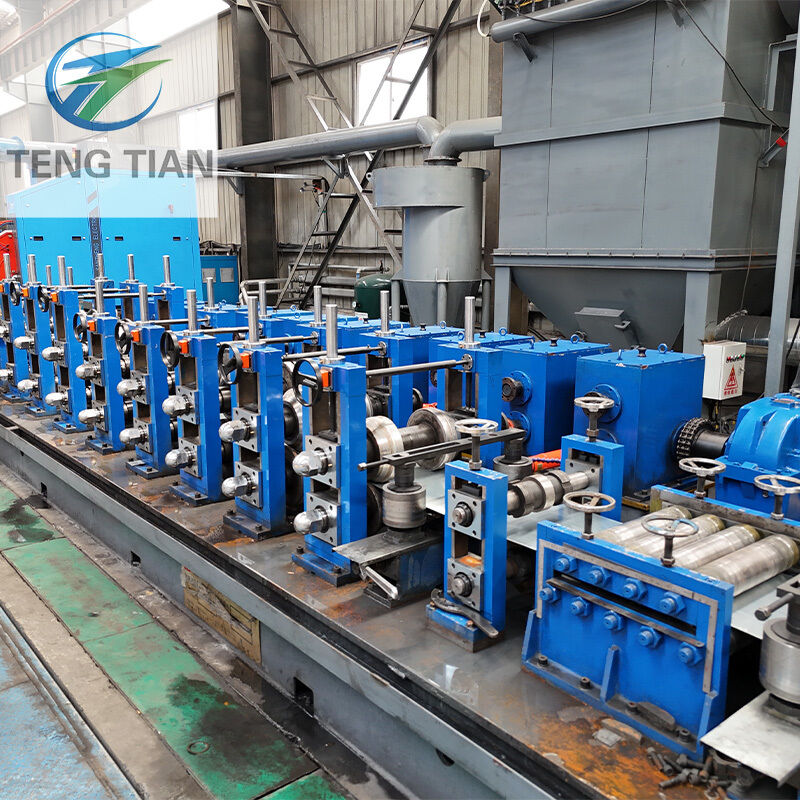

Machine de fabrication de tubes en acier d'une épaisseur de 1 à 5 mm
Spécifications du produit
| Attribut | Valeur |
|---|
| Nom du produit | Ligne automatique de fabrication de tuyaux en acier certifiée CE |
| Plage d'épaisseur | 1.0 à 5.0 mm |
| Service après-vente | Ingénieurs disponibles pour le service à l'étranger |
| Vitesse de coupe | 0 à 100 m/min |
| Matériel | RHC; CRC; GI; acier couleur |
Description du produit
La ligne automatique de fabrication de tuyaux en acier certifiée CE est conçue pour découler et niveler les bandes de bobine, puis les tondre à des longueurs spécifiées à des vitesses allant jusqu'à 100 m/min.Cette machine à découper à la longueur (CTL) de haute performance est idéale pour traiter des feuilles minces ou des bobines avec précision et efficacité.
Composants du système
Le système certifié ISO9001 comprend: le chariot de chargement par bobine, le découler à mandrille unique, le guide de la tête de bobine, l'équipement de presse et de pelle, le rouleau d'alimentation par pincement et la machine de nivellement, l'accumulateur de trous, le guide latéral,machine de nivellement fin et de fixation de longueur, machine à tondre pneumatiquement mécanique, courroie de livraison, support d'empilement, table de levage vers le haut, voiture de déménagement, système hydraulique et système de commande électrique.
Capacités techniques
La machine CTL à grande vitesse traite des bobines d'acier d'une épaisseur allant de 0,2 à 5 mm, avec des spécifications de largeur et de longueur personnalisables pour répondre aux exigences du client.
Principales caractéristiques et avantages
- Vitesse rapide et précision élevée:Fonctionnant à une vitesse allant jusqu'à 100 m/min (25-30 pièces/min pour les feuilles de 2000 mm).
- Développement optimisé:Conception d'un découler à mandrin unique (levier) pour un traitement efficace des bobines plus légères.
- Nivelation de précision:Des diamètres de rouleaux de nivellement calculés scientifiquement assurent des tôles d'acier parfaitement plates.
- Empilage automatisé:Le support de mise en pile intégré organise automatiquement les feuilles finies.
- Protection de surface:L'accumulateur de trous entre les étapes de nivellement garantit la qualité de la feuille tout en maintenant la synchronisation.
Spécifications du modèle
| Je ne veux pas. | Modèle | Taille du tuyau | Épaisseur | Vitesse (m/min) | Capacité (KW) | HF (KW) | Surface (LxW en mètres) |
|---|
| 1 | HG20 | ø8 - ø20 mm | 0.3 - 1,5 mm | 30 à 150 | 210 | 100 | 40*12 |
| 2 | HG32 | ø10 - ø32 mm | 0.4 - 2,0 mm | 30 à 150 | 300 | 150 | 40*12 |
| 3 | HG50 | ø16 - ø50 mm | 00,7 à 2,5 mm | 30 à 150 | 410 | 200 | 60*12 |
| 4 | HG60 | ø22 - ø60 mm | 0.9 à 3,0 mm | 30 à 150 | 410 | 200 | 60*12 |
| 5 | HG76 | Ø25 - ø76 mm | 1 à 4 mm | 30 à 120 | 580 | 300 | 80*16 |
| 6 | HG89 | Ø32 - ø89 mm | 1 à 4,5 mm | 30 à 100 | 660 | 300 | 100*16 |
| 7 | HG114 | Ø45 - ø114 mm | 1.5 à 5 mm | 30 à 80 | 920 | 400 | 100*16 |
| 8 | HG140 | Ø50 à ø140 mm | 1.5 à 5.5 mm | 30 à 80 | 920 | 400 | 100*16 |
| 9 | HG165 | Ø60 - ø165 mm | 2 à 6 mm | 30 à 60 | 1100 | 500 | 100*16 |
| 10 | HG219 | Ø114 - ø219 mm | 3 à 8 mm | 20 à 45 | 1400 | 600 | 150*16 |
| 11 | HG273 | Ø114 - ø273 mm | 4 à 12 mm | 15 à 30 | 2100 | 800 | 160*18 |
| 12 | HG325 | Ø165 à ø325 mm | 4 à 14 mm | 10 à 30 | 2500 | 1000 | 200*24 |
| 13 | HG426 | Ø165 à ø426 mm | 4 à 16 mm | 8 à 25 | 2900 | 1200 | 250*24 |
| 14 | HG508 | Ø219 - ø508 mm | 5 à 18 mm | 5 à 18 | 3400 | 1600 | 300*24 |
| 15 | HG610 | Ø355 à ø610 mm | 5 à 18 mm | 5 à 18 | 3700 | 1600 | 300*24 |
| 16 | HG760 | Ø426 - ø760 mm | 5 à 20 mm | 5 à 20 | 4300 | 1800 | 300*24 |
1Nous enverrons l'ingénieur pour l'installation et la formation de vos ouvriers sur le bon fonctionnement de cette machine.
2L' équipe de garantie
Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3) Nous fournissons le service avant-vente et après-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur qui travaille pour vous serval mois ou 1 an. L'ingénieur vous aidera à améliorer la production, réduire les déchets et réduire le coût.
5) Nous fournissons le service de prévente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6Nous serons responsables du chargement et de l' expédition.
Q1: Êtes-vous fabricant ou société commerciale?
R1: nous sommes fabricant, plus de 20 ans d'expérience.
Q2: Quelle est la taille maximale du tuyau que vous avez même produire?
A2: Maximum φ630 mm
Q3: Puis-je visiter la ligne de machine de votre client?
R3: Oui, mais je dois d'abord obtenir l'accord de mon client.
Q4: quels sont vos avantages de machine?
A4:Contenir pleinement automatique, carré de formage direct, rouleaux de partage.
Q5:Comment puis-je obtenir le devis?
A5:Veuillez nous envoyer vos besoins de taille de tuyau, épaisseur.
