Chaîne de production de tuyau d'acier
>
Ligne de production de tuyaux en acier soudés à haute fréquence 25-50 mm

Ligne de production de tuyaux en acier soudés à haute fréquence 25-50 mm

Détails du produit:
Lieu d'origine: Chine
Nom de marque: Tengtian
Certification: CE / ISO
Numéro de modèle: HG50
Des informations détaillées
Lieu d'origine:
Chine
Nom de marque:
Tengtian
Certification:
CE / ISO
Numéro de modèle:
HG50
Nom du produit:
Ligne de production de tuyaux en acier soudés à haute fréquence 25-50 mm
largeur de voyage:
100-160 mm
Épaisseur:
0,4-1,5 mm
Poids de la bobine:
1,5 tonne
Rond:
25 mm-50 mm
Carré:
20 * 20 mm-40 * 40 mm
Vitesse de soudage:
Max 100m / min
Longueur de coupe fixe:
4-12m
Période de production:
3 mois
Mettre en évidence:

High Light

Mettre en évidence:

Machine à souder les tubes en acier à haute fréquence 25-50mm

,

Chaîne de production de tubes en acier avec soudure

,

Équipement de fabrication de tubes en acier 25-50mm

Informations commerciales
Quantité de commande min:
1 ensemble
Prix:
$100000 to $1 million
Détails d'emballage:
Emballage d'exportation spécial et fixé dans le conteneur
Délai de livraison:
3 mois
Conditions de paiement:
T/T, L/C
Capacité d'approvisionnement:
100 ensembles/an
Description du produit
Ligne de production de tuyaux en acier soudés à haute fréquence 25-50 mm
Spécifications du produit
Attribut Valeur
Largeur de bande 100-160mm
Épaisseur de bande 0,4-1,5 mm
Poids de la bobine 1,5 tonne
Gamme de tubes ronds 25mm-50mm
Gamme de tuyaux carrés 20*20mm-40*40mm
Vitesse de soudage Maximum 100 m/min
Longueur de coupe fixe 4-12m
Période de production 3 mois
Présentation du produit

La ligne de production de tubes soudés haute fréquence HG50 est conçue pour fabriquer des tubes soudés avec précision, notamment des tubes ronds (25 mm-50 mm, épaisseur 0,4-1,5 mm), des tubes carrés (20*20 mm-40*40 mm, épaisseur 0,4-1,5 mm) et des tubes déformés correspondants. Dotée d'une conception avancée de passage de rouleaux, cette ligne de production offre un usinage de qualité supérieure et un assemblage de haute précision.

HG50 High-Frequency Welded Pipe Production Line overview
Spécifications techniques
  • Spécifications matérielles :
    • Conforme à la norme YB189-64
    • Matériau : acier à faible teneur en carbone et acier de construction faiblement allié
    • Propriétés mécaniques : σb≤520Mpa, σs≤365MPa
    • Largeur de bande : 100-160 mm
    • Épaisseur de bande : 0,4-1,5 mm
    • Dimensions de la bobine : intérieur φ480-φ520 mm, extérieur φ1000-φ1800 mm
    • Poids de la bobine : ≤1,5T
  • Spécifications des tuyaux soudés :
    • Tuyau rond : 25 mm-50 mm, 0,4-1,5 mm
    • Tuyau carré : 20*20 mm-40*40 mm, 0,4-1,5 mm
    • Longueur de coupe fixe : 4-12 m
    • Précision de coupe de tuyaux : 0-3 mm
    • Vitesse de formage : 30-100 m/min
Processus de production
  • Chargement de bobine
  • Déroulement
  • Découpe et soudage
  • Accumulateur à spirale horizontale
  • Formage, Soudage HF, Ébavurage, Refroidissement, Dimensionnement, Redressage
  • Scie à froid STD
  • Transmission
  • Emballage
  • Stockage

Ligne de production de tuyaux en acier soudés à haute fréquence 25-50 mm

Principaux composants
Non. Nom Quantité Unité
1 Dérouleur (double cône) 1 morceau
2 Cisaille et soudeuse automatique 1 morceau
3 Accumulateur spirale Dia 3,5M 1 morceau
4 Usine de formage et de dimensionnement 1 morceau
5 Scie à froid 1 ensemble
6 Table roulante, banc et emballage simple 18 m ensemble
7 Soudeuse à semi-conducteurs haute fréquence 150KW 1 ensemble

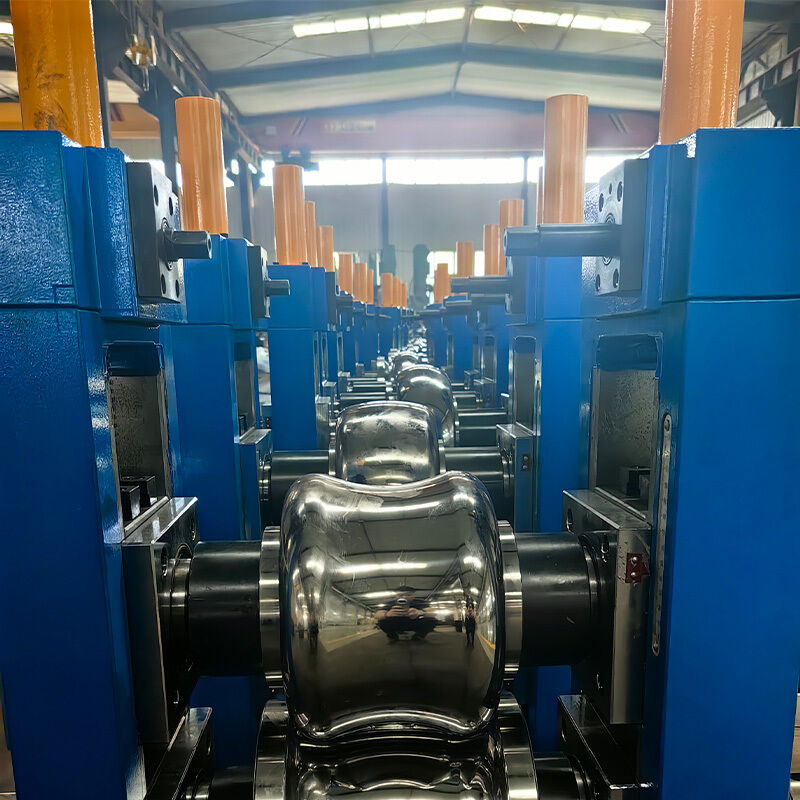

HG50 production line component detail HG50 production line operation view HG50 production line close-up HG50 production line overview
Nos prestations
  • Assistance technique sur site pour l'installation et la formation des opérateurs
  • Garantie de qualité d'un an avec service de réparation à vie
  • Services complets avant-vente et après-vente, y compris la conception d'atelier et la planification de la production
  • Option de support technique étendu (de plusieurs mois à 1 an) pour optimiser la production et réduire les coûts
  • Services complets de conception de projets pour la production de tuyaux en acier inoxydable et en acier au carbone
  • Responsabilité totale des modalités de chargement et d'expédition

Ligne de production de tuyaux en acier soudés à haute fréquence 25-50 mm

Q1 : Êtes-vous un fabricant ou une société commerciale ?
A1 : nous sommes fabricant, plus de 20 ans d’expérience.

Q2 : Quelle est la taille maximale du tuyau que vous avez produit ?
A2 : φ630 mm maximum

Q3 : Puis-je visiter la ligne de machines de votre client ?
A3 : Oui, mais je dois d’abord obtenir l’accord de mon client.

Q4 : quels sont les avantages de votre machine ?
A4 : Contient un carré de formage entièrement automatique et direct, des rouleaux de partage. Système de changement rapide

Q5 : Comment puis-je obtenir le devis ?
A5: veuillez nous envoyer vos besoins en matière de taille et d'épaisseur de tuyau.
