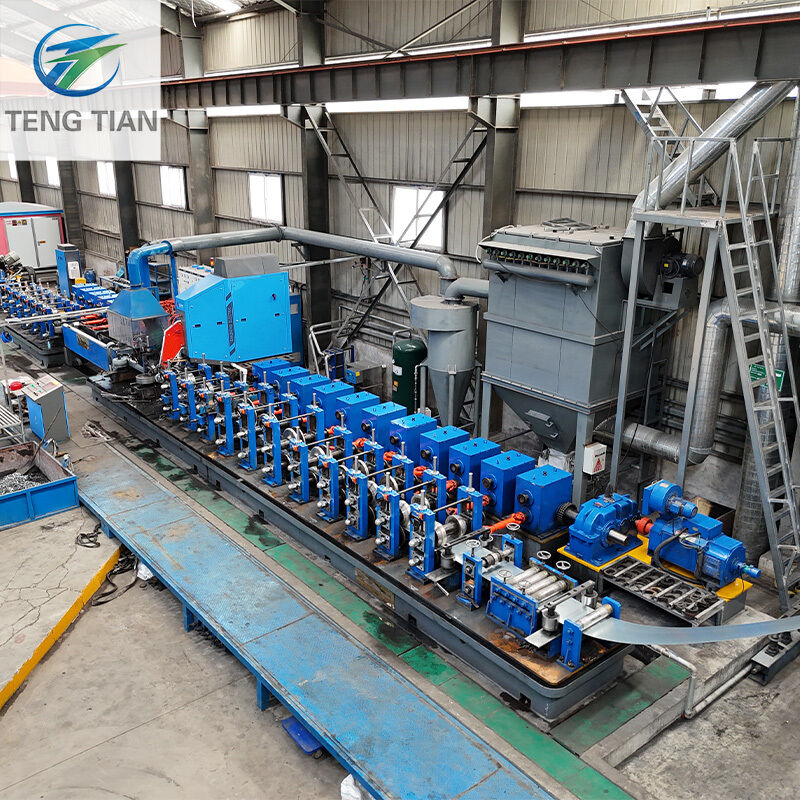

Moulin à tuyaux soudés sur mesure pour tubes en acier au carbone d'une épaisseur de 4 à 10 mm
Principales spécifications
- Vitesse du produit:Maximum de 50 m/min
- Plage de diamètre du tuyau:21 à 63 mm
- Compatibilité du matériau:Acier au carbone, acier inoxydable, acier peu allié
- Système de coupe:Coupe à la scie à friction
- Vitesse d'engrenage du ver:Max. 80 m/min
- Plage d'épaisseur du tuyau:4.0 à 10.0 mm
Vue d'ensemble du produit
Fabrication de tuyaux ERW à haute fréquence pour la production de tuyaux d'approvisionnement en eau en acier au carbone, dotée d'une technologie d'ouverture avancée, système de contrôle automatique PLC,et unité de régulation de vitesse numérique pour un fonctionnement fiable et une maintenance facile.
Description de la ligne de production
Cet équipement spécialisé produit des tuyaux soudés à haute fréquence au carbone avec une ingénierie de précision.de décoiler à scie à longueur fixe, avec une vitesse de roulement réglable en fonction des dimensions du tuyau.
Flux du processus de production
- Matière première (rouleau en acier à bande)
- Nourrissage du matériel
- Coupe des extrémités et soudage à l'arrière (soudage à la main)
- Cage de stockage à bande
- Nourrissage et formage des matières
- Soudage à haute fréquence
- Élimination de l'écorce extérieure
- Vêtement d'eau de refroidissement
- Fixation et redressement du diamètre
- Couper avec une scie volante
- Déchargement du matériau (arrimage et reliure manuels)
- Inspection
- Réservation
Paramètres techniques
| Définition |
WB12 |
WB25 |
WB32 |
WB50 |
| Diamètre des tubes soudés |
Φ7 à 25 mm |
Φ8 à 32 mm |
Φ13 à 50 mm |
Φ20 à 60 mm |
| Épaisseur de paroi des tubes soudés |
0.3-1.0 mm |
0.4 à 1.5 mm |
0.6-1.8 mm |
0.8-2.7 mm |
| Vitesse de soudage des tubes |
90 M/min |
90 M/min |
90 M/min |
70 M/min |
| Puissance du moteur principal |
22 kW |
37 kW |
55 kW |
75 kW |
| Puissance du soudeur à haute fréquence |
60 kW |
60 kW |
100 kW |
100 kW |
Modèles de moulins à tubes à ERW
| Modèle |
Plage de diamètre |
Épaisseur du tuyau |
Vitesse de ligne (m/min) |
| HG20 |
8 à 25,4 MM |
0.3-1.2 mm |
120 |
| HG32 |
10 à 32 mm |
1.4-1,5 mm |
120 |
| HG50 |
16 à 76 mm |
0.7-2.5 mm |
30 à 120 |
| HG76 |
25 à 76 mm |
1 à 4 mm |
30 à 100 |
| HG89 |
32 à 89 mm |
1 à 4,5 mm |
30 à 80 |
| HG114 |
45 à 114 MM |
1.5-5.0MM |
30 à 60. |
| HG165 |
60 à 165 mm |
3 à 7 mm |
30 à 50 |
| HG219 |
114-219MM |
4 à 8 mm |
20 à 40 |
| HG273 |
114-273MM |
4 à 10 mm |
15 à 30 |
| HG325 |
165-325 mm |
4 à 10 mm |
10 à 30 |
| HG426 |
165-426MM |
4 à 12,7 mm |
8 à 25 |
| HG508 |
219 à 508MM |
4 à 16 mm |
8 à 20 |
Nos services complets
- Installation et formation:Assistance technique sur place pour l'installation et la formation des opérateurs
- Couverture de la garantie:Garantie de qualité d'un an avec support de réparation à vie
- Services de prévente:Conception de l'atelier et planification de la production
- Assistance après-vente:Installation, formation et assistance d'ingénieurs qualifiés
- Appui technique étendu:Option de placement d'ingénieur (de plusieurs mois à un an) pour optimiser la production et réduire les déchets
- Conception du projet:Planification complète du projet de production de tubes en acier inoxydable/acier au carbone
- La logistique:Responsabilité totale du chargement et de l'expédition
1Nous enverrons l'ingénieur pour l'installation et la formation de vos ouvriers sur le bon fonctionnement de cette machine.
2L' équipe de garantie
Une garantie de qualité d'un an, une garantie de réparation à vie.Après la période de garantie de la qualité, ne facturent que le coût des pièces de rechange.
3) Nous fournissons le service avant-vente et après-vente.
service de prévente: conception d'atelier et conception de sortie de production
service après-vente: installation et formation, et l'ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur qui travaille pour vous pendant plusieurs mois ou un an. L'ingénieur vous aidera à améliorer la production, à réduire les déchets et à réduire les coûts.
5) Nous fournissons le service de prévente-conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable/fabrication de tuyaux en acier au carbone.
6Nous serons responsables du chargement et de l' expédition.
Q1: Êtes-vous fabricant ou société commerciale?
R1: nous sommes fabricant, plus de 20 ans d'expérience.
Q2: Quelle est la taille maximale du tuyau que vous avez même produire?
A2: Maximum φ630 mm
Q3: Puis-je visiter la ligne de machine de votre client?
R3: Oui, mais je dois d'abord obtenir l'accord de mon client.
Q4: quels sont vos avantages de machine?
A4:Contenir pleinement automatique, carré de formage direct, rouleaux de partage.
Q5:Comment puis-je obtenir le devis?
A5:Veuillez nous envoyer vos besoins de taille de tuyau, épaisseur.
