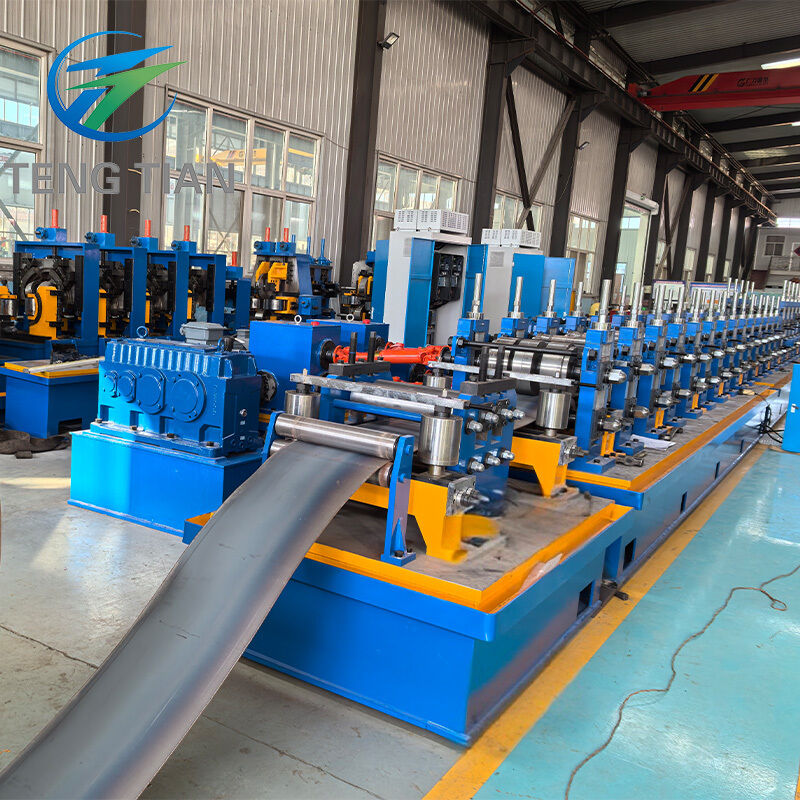

Machine de fabrication de tubes ERW avec soudage à haute fréquence

Cette ligne de production fabrique des tubes en acier soudés de Φ32mm-Φ140mm avec une épaisseur de paroi de 1,0mm-5,0mm, capable de produire des tubes carrés de 25*25mm à 110*110mm. Intégrant une technologie avancée de fabrication de tubes provenant de sources nationales et internationales, notre conception innovante offre des avantages économiques et pratiques.

• Produit des tubes et tuyaux à cordon de soudure longitudinal à partir de bandes d'acier de largeurs spécifiques
• Le processus commence par le déroulage et le aplatissement de bobines d'acier refendues en bandes
• Machine de formage avec outillage à rouleaux façonne les bandes en tubes ronds
• Soudeuse à état solide haute fréquence joint les cordons dans la boîte de soudage
• La machine de calibrage forme les tubes aux dimensions finales avant la coupe et le groupage

• Haute précision : Saut de rouleau de niveau 0,01, jeu cadre/glissière ≤0,02, verticalité du cadre ≤0,05, parallélisme du cadre ≤0,1, erreur de diamètre/rondeur ≤0,08
• La technologie japonaise répond aux exigences de haute précision des clients internationaux
• Le réglage par vis sans fin assure un fonctionnement précis et économe en énergie
• Système de raclage réglable en 3D avec capacité de rotation de ±20°
• Le formage carré par poussée de tête turque réduit le poids du moule tout en maintenant la stabilité et des angles R uniformes
• Les blocs d'amortissement en nylon minimisent l'impact sur les arbres et les roulements

• Faire défiler vers le haut
• Déroulage
• Aplatissement
• Cisaille d'extrémité et soudage bout à bout
• Accumulateur
• Mise en forme
• Soudage par induction haute fréquence
• Ébavurage externe
• Refroidissement
• Calibrage
• Coupe
• Vérification et collecte
• Accès à l'entrepôt

• Support d'ingénieur sur site pour l'installation et la formation des opérateurs
• Garantie de qualité d'un an avec support de réparation à vie
• Service complet avant-vente et après-vente comprenant la conception de l'atelier et la planification de la production
• Option de support d'ingénieur prolongé (plusieurs mois à 1 an) pour optimiser la production et réduire les déchets
• Services complets de conception de projets pour la production de tubes en acier inoxydable et en acier au carbone
• Prise en charge complète des arrangements de chargement et d'expédition
