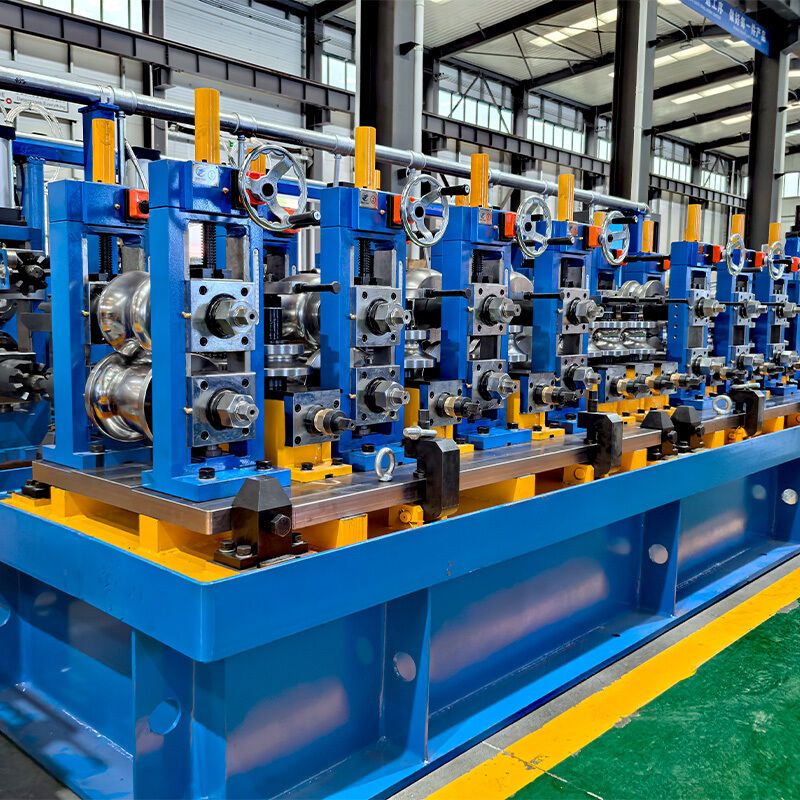

Machine de fabrication de tuyaux 200x200mm 14.0mm
1. Introduction générale de la machine
Il est conçu pour produire des tuyaux en acier soudés, y compris des tuyaux ronds, des tuyaux carrés et des tuyaux déformés.
En adoptant une conception de passes de laminage, la ligne de production peut fabriquer des tuyaux en acier soudés avec un usinage de bonne qualité et un assemblage de haute précision.
2. Paramètres et spécifications principaux :
| (1) Spécifications des matériaux : |
| Standard |
Conforme à la norme YB189-64 |
| Matériau |
Acier de construction à faible teneur en carbone et à faible alliage |
| Propriétés mécaniques |
δs≤345Mpa δb≤610Mpa |
| Largeur de bande |
270-800mm
|
| Épaisseur de bande : |
3.0-14.0mm |
| Diamètre intérieur des bobines |
φ480～φ570mm |
| Diamètre extérieur des bobines |
φ1000～φ1800mm |
| Poids de la bobine |
≤18T |
| (2) Spécification du tuyau |
| Diamètre du tuyau |
Tuyau carré : 100x100-200x200mm
Tuyau de taille identique recommandé
Épaisseur : 3.0-14.0mm
|
| Longueur |
6-12m |
| Précision de coupe du tuyau |
0-6mm |
| Vitesse de formage |
10-50m/min |
| (3) L'acheteur doit auto-fournir |
| Atelier |
120x6m, H＞5m (grue au sol) |
| Puissance |
Environ 1212KW 380V/50Hz/3 phases |
| Eau de refroidissement en circulation (système complet) |
Débit : 20T/h～30 T/h
Volume du réservoir : 30m3
|
|
Air comprimé
(système complet)
|
Débit : 5m3/min
Pression : 5-7kg/cm2
|
| Autres |
Le vendeur fournira une liste |
3. Processus de travail :
bande d'acier en bobine → dérouleur → redresseur d'extrémité → aplatisseur → soudeuse par cisaillement → unité de stockage de matériau → formé, soudé, refroidi, taille de diamètre de tuyau précise → taille de longueur de tuyau précise, coupe → inspection → emballage
4. Garantie de qualité et de service après-vente
À l'arrivée de l'équipement chez l'acheteur, le personnel des services techniques effectuera le débogage sur site, la maintenance, la mise en service de l'équipement, la mise en marche, l'instruction d'exploitation et de maintenance, responsable de la formation technique du personnel d'exploitation et de maintenance de l'équipement de l'acheteur. Utilisé par les utilisateurs dans le respect des règles, dans des conditions d'exploitation normales de l'équipement, à compter de 12 mois à compter de la date d'arrivée de l'équipement, en cas d'impact positif sur la qualité d'utilisation, de dommages aux pièces entraînant l'impossibilité de fonctionnement normal de l'équipement, l'usine procédera à la réparation ou au remplacement gratuit.
1.) Nous enverrons l'ingénieur pour l'installation et la formation de vos travailleurs sur la manière d'utiliser cette machine correctement.
2.) Équipe de garantie
Garantie de qualité d'un an, réparation à vie. Pendant la période de garantie de qualité, à l'exception des défaillances causées par une erreur humaine, les pièces de réparation seront fournies gratuitement. Après la période de garantie de qualité, seuls les coûts des pièces de rechange seront facturés.
3.) Nous fournissons le service avant-vente et après-vente.
Service avant-vente : conception d'atelier et conception du rendement de production
Service après-vente : installation et formation, et ingénieur qualifié pour le travail.
4.) Nous pouvons également envoyer l'ingénieur travailler pour vous pendant plusieurs mois ou 1 an. L'ingénieur vous aidera à améliorer le rendement, à réduire les déchets et à diminuer les coûts.
5.) Nous fournissons le service avant-vente - Conception pour l'ensemble du projet de fabrication de tuyaux en acier inoxydable / fabrication de tuyaux en acier au carbone.
6.) Nous serons responsables du chargement et de l'expédition
Q1 : Êtes-vous un fabricant ou une société commerciale ?
A1 : Nous sommes un fabricant, plus de 20 ans d'expérience.
Q2 : Quelle est la taille maximale de tuyau que vous avez déjà produite ?
A2 : Max φ630mm
Q3 : Puis-je visiter la ligne de machines de votre client ?
A3 : Oui, mais je dois d'abord obtenir l'accord de mon client.
Q4 : Quels sont les avantages de votre machine ?
A4 : Entièrement automatique, formage carré direct, rouleaux partagés. Système de changement rapide
Q5 : Comment puis-je obtenir un devis ?
A5 : Veuillez nous envoyer vos exigences concernant la taille et l'épaisseur du tuyau.
