Fabrication de tubes de précision pour l'acier galvanisé à une vitesse de 30 à 100 m/min

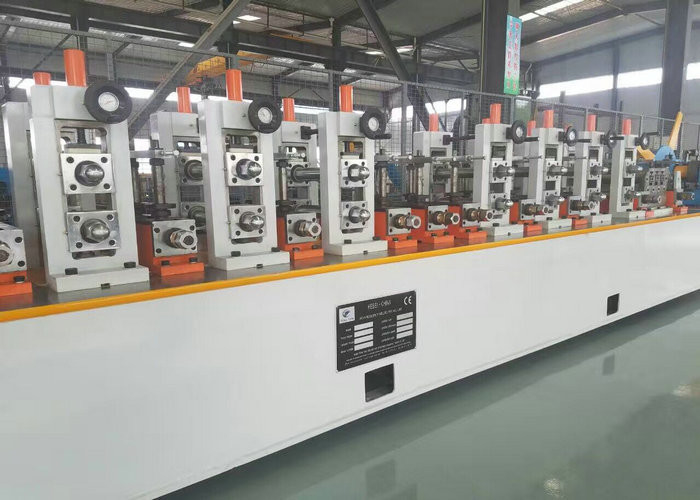

La ligne de fraiseuse de tubes de haute précision HG76 est conçue pour la fabrication de tubes pour matériaux de construction, largement utilisés dans la construction, le drainage, l'alimentation en énergie et diverses applications de profilés. Avec une précision atteignant 0,05 mm (0,08 mm pour les unités HG76+), cet équipement répond aux exigences de précision les plus strictes.

• Haute précision : Sauts de rouleaux (0,01 mm), jeu du cadre (≤0,02 mm), verticalité (≤0,05 mm), parallélisme (≤0,1 mm), erreur de diamètre/rondeur (≤0,08 mm)
• Intègre la technologie japonaise pour une précision supérieure
• Système de réglage par vis sans fin pour un fonctionnement précis et économe en énergie
• Système de raclage réglable en 3D avec une capacité de rotation de ±20°
• Le système de poussée carrée de la tête turque réduit le poids du moule tout en assurant une formation stable et des angles R uniformes
• Les blocs d'amortissement en nylon minimisent l'impact sur les arbres et les roulements

• Faire défiler vers le haut
• Dérouler
• Aplatir
• Cisaillement d'extrémité et soudure bout à bout
• Accumulateur
• Formation
• Soudure par induction haute fréquence
• Enlèvement des bavures externes
• Refroidissement
• Dimensionnement
• Coupe
• Vérification et collecte
• Accès à l'entrepôt

Matière première : HRC, CRC, bobine galvanisée

Gamme de production :

• Tube rond : Diamètre 25-76 mm, épaisseur 1,0-4,0 mm
• Tube carré : 20×20 - 60×60 mm, épaisseur 1,0-4,0 mm
• Rectangulaire : 20×40 - 40×80 mm, épaisseur 1,0-3,5 mm

Soudeur : GGP250Kw à l'état solide

Vitesse de la ligne : Maximum 100 m/min

Longueur du tube : 4-12m

Précision de coupe : ±3mm
