Machine à tubes en acier soudé à haute fréquence, bobine laminée à froid, machine à tubes en acier inoxydable
Spécifications du produit
| Attribut |
Valeur |
| Réglage |
Engrenage à vis sans fin |
| Vitesse de fonctionnement |
Max. 120 m/min |
| Forme du tube |
Rond, carré et rectangulaire |
| Diamètre du tube |
16 - 50,8 mm |
| Épaisseur maximale pour tube carré |
0,6-2,0 mm |
| Type de soudure |
Soudure haute fréquence |
| Scie de coupe |
Coupe à la scie à friction |
| Épaisseur maximale pour tube rond |
0,6-3,0 mm |

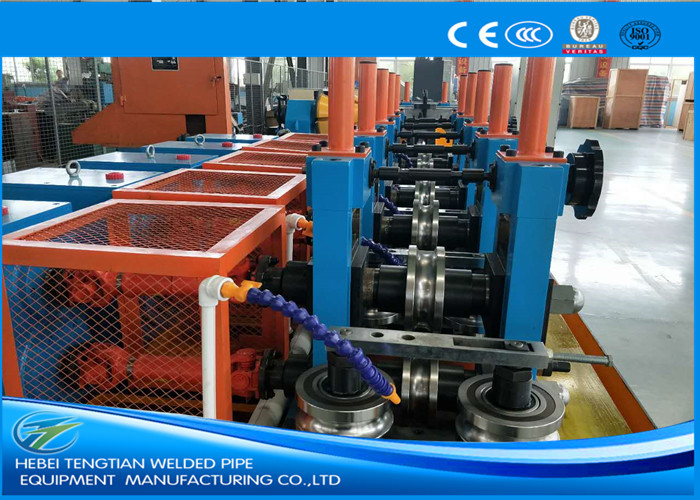

Ligne de fabrication de tubes ERW HG50 haute vitesse et haute précision
Cette ligne de fabrication de tubes ERW à haute vitesse produit des tubes d'un diamètre de 16 à 50,8 mm et d'une épaisseur maximale de 3 mm, largement utilisés pour les matériaux de construction, les systèmes de drainage, les conduites d'alimentation en énergie et divers profilés, y compris les applications de construction, de décoration, d'extrusion et de cintrage à froid.
Principaux avantages
- Haute précision :Sauts de rouleaux de niveau 0,01, jeu cadre/glissière ≤0,02, degré vertical du cadre ≤0,05, degré parallèle du cadre ≤0,1, erreur de diamètre/circularité du tube ≤0,08
- Intègre la technologie japonaise pour des exigences de haute précision
- Réglage de l'engrenage à vis sans fin programmable avec une grande précision et une grande efficacité énergétique
- Grattage 3D réglable avec une capacité de rotation de ±20°
- Le système carré à tête turque réduit le poids du moule tout en assurant une formation stable et des angles R uniformes
- Les blocs d'amortissement en nylon sur les arbres de mise à niveau réduisent l'impact sur les arbres et les roulements
Processus de production
- Dérouler
- Déroulage
- Aplatissement
- Cisaillement des extrémités et soudure bout à bout
- Accumulateur
- Formage
- Soudure par induction haute fréquence
- Enlèvement des bavures externes
- Refroidissement
- Dimensionnement
- Coupe
- Vérification et collecte
- Accès à l'entrepôt
Spécifications techniques
Matière première :HRC, CRC, bobine galvanisée
Gamme de production :Tube rond : 16 - 50,8 mm ; Épaisseur : 0,6-3,0 mm
Tube carré : 12*12 - 40*40 mm ; Épaisseur : 0,6-2,0 mm
Soudeur H.F. :Soudeur haute fréquence à semi-conducteurs GGP200Kw
Vitesse de la ligne :Max. 120 m/min
Longueur du tube :4-12 m
Précision de coupe :±3 mm
Capacité d'installation totale :400Kw
En tant que fabricant et fournisseur de machines à fabriquer des tubes certifié CE et ISO9001:2008 en Chine, nos machines fiables et de haute qualité, avec une longue durée de vie, ont été exportées vers près de 30 pays, dont la Turquie, l'Égypte, le Maroc, le Kazakhstan, l'Ouzbékistan, le Tadjikistan, la Syrie, l'Iran, l'Irak, le Mexique, le Sri Lanka, le Pakistan, la Thaïlande et le Vietnam.
Pour plus d'informations ou de demandes de renseignements, n'hésitez pas à nous contacter. Nous sommes heureux de vous aider.
